维修调整要领书 1- 18 5 ） 卸下可动侧 F C_ SUPPOR T _ Y_ V 2 ，并切除束线带。 6 ） 卸下固定侧 F C_ SUPPOR T _ Y_ V 2 ，并切除束线带。 7 ） 拆下电缆载体的盖，并取出 XY 电缆。 图 1- 4- 1- 7 图 1- 4- 1- 8
维修调整要领书
1-17
2） 卸下可动部分侧 CABLE_CLAMP_X2，并切除束线带。
3） 拆下固定端侧 CABLE_CLAMP_X。
4） 删除 XY 拖链的电缆和光缆 7M 的固定面的 Y 轴电缆托盘连接器。
图 1-4-1-3
图 1-4-1-4
图 1-4-1-5
图 1-4-1-6
维修调整要领书
1-18

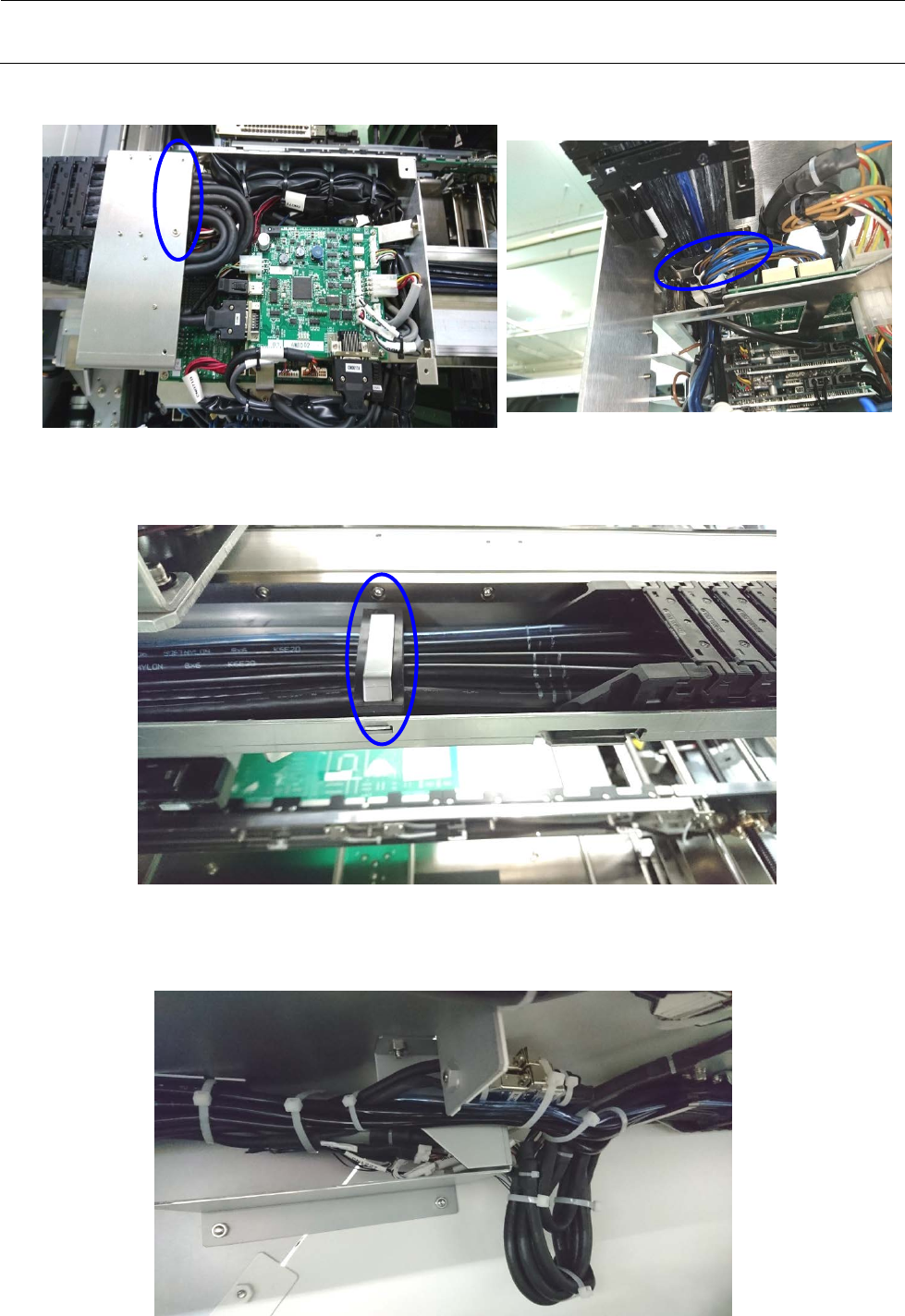

5） 卸下可动侧 FC_SUPPORT_Y_V2，并切除束线带。
6） 卸下固定侧 FC_SUPPORT_Y_V2，并切除束线带。
7） 拆下电缆载体的盖，并取出 XY 电缆。
图 1-4-1-7
图 1-4-1-8
维修调整要领书
1-19
1-4-2 电缆标识（X）的确认
1） 确认 XY 拖链电缆的标识位置。
（检查标记的黑色是在黏结端。）
图 1-4-2-1
2） 确认 OPTICAL FIBER CABLE 7M 的标识位置。
图 1-4-2-2
OPTICAL FIBER CABLE 7M
在
OPTICAL FIBER CABLE 7M
上标白色记号
