维修调整要领书
12-58

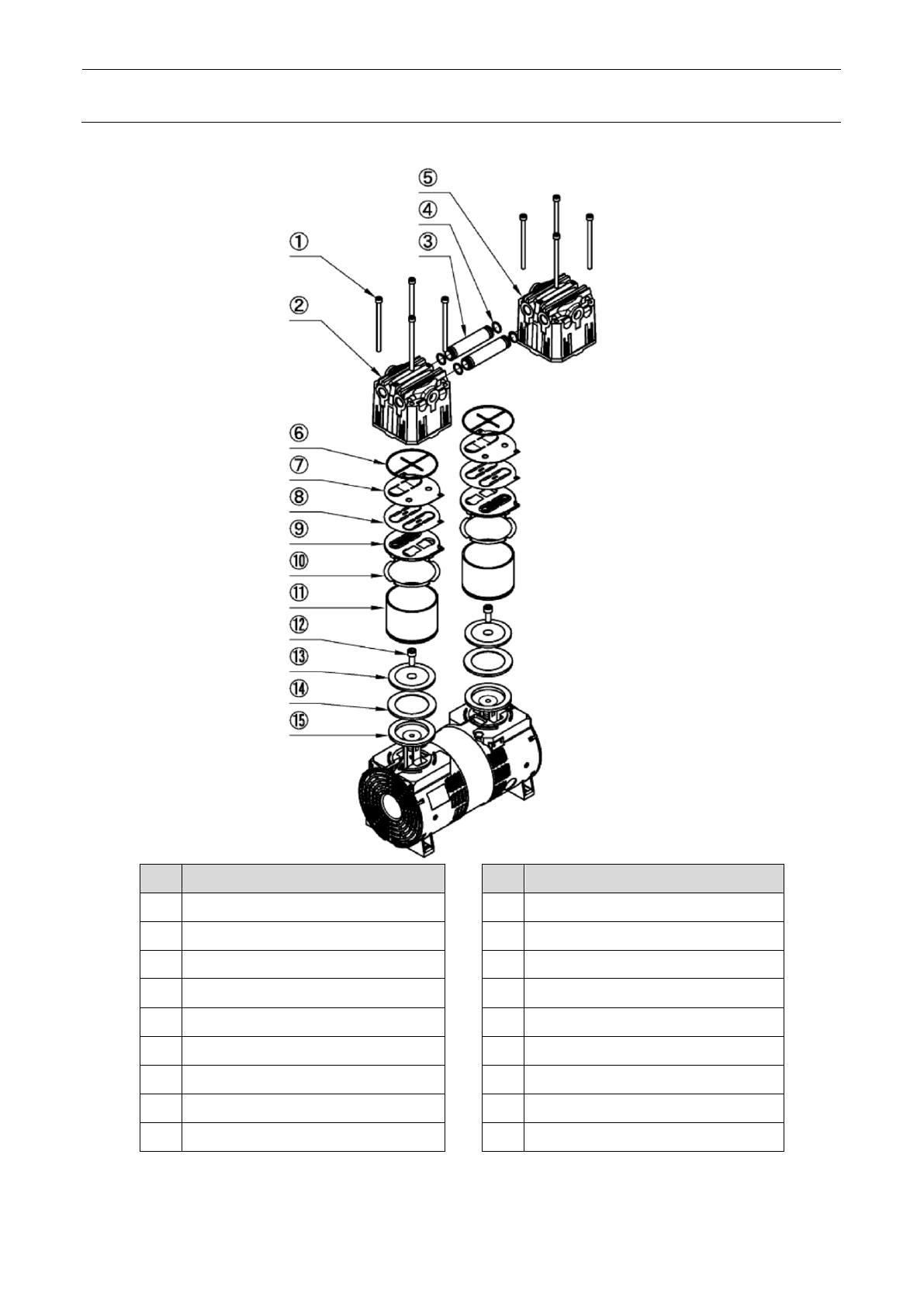

真空泵分解图
No.
名称
No.
名称
1
六角凹头螺栓（M6×95）8 根
10
气缸垫圈
2
泵头盖 1
11
气缸
3
连接管
12
六角凹头螺栓（M8×20）
4
Ｏ环 P-10
13
碗型垫圈挡
5
泵头盖 2
14
碗型垫圈
6
垫圈
15
连杆
7
阀挡
8
吸排气阀
9
气缸板
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13.
其它机器
13-1 LCD
监视器

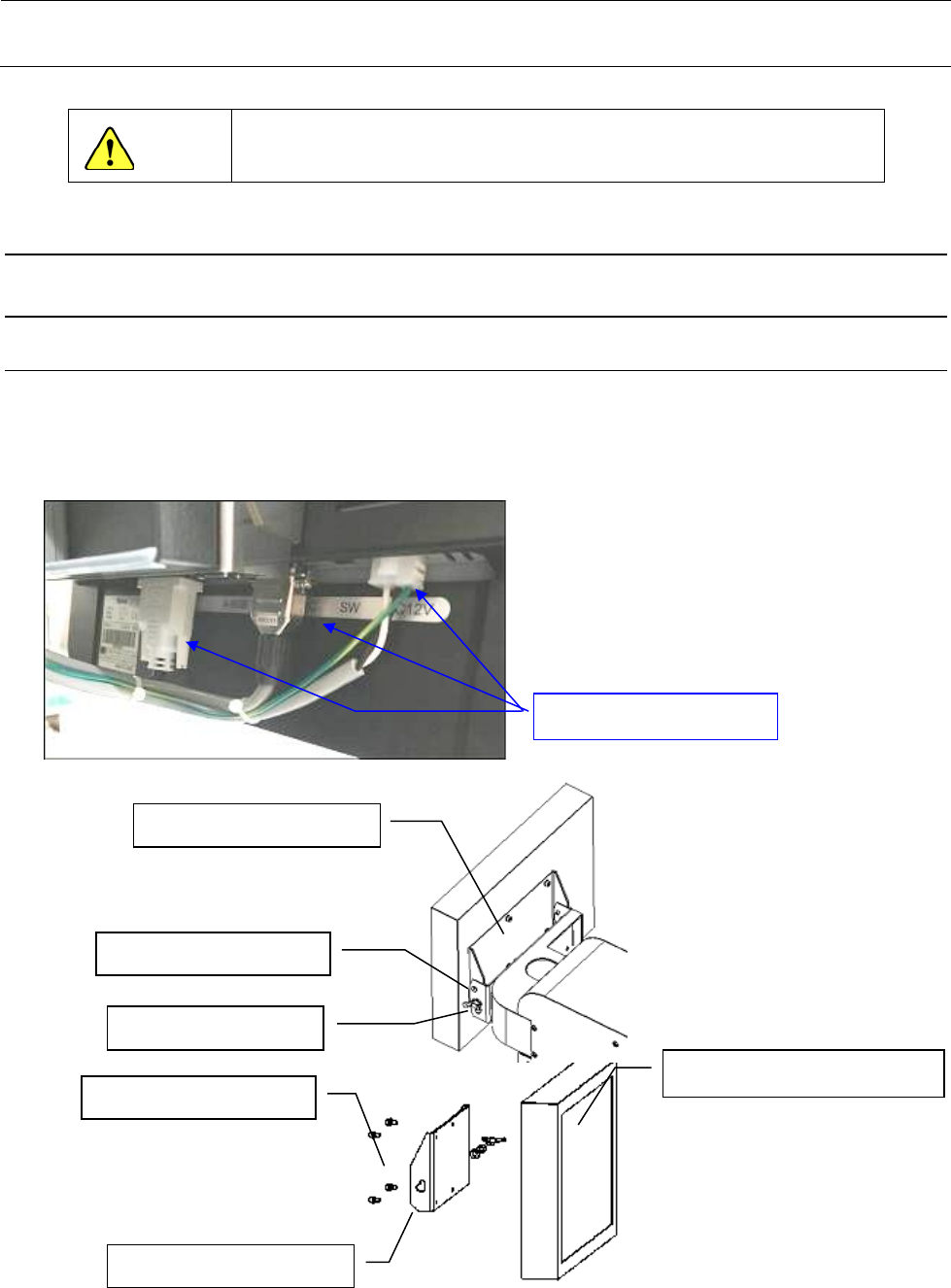

13-1-1 LCD
监视器的更换方法
1) 拆下装在 LCD 监视器上的 3 处连接器。
2) 从 LCD 托架 F 拆下蝶形螺钉和轴位螺丝，从装置中卸下。
3) 拆下 4 个Ｍ4 螺丝，把 LCD 托架Ｆ从 LCD 监视器上拆下。
4) 安装时请按相反操作顺序进行。
卸下
3
个部位的连接器
40183444
：
LCD
托架
F
SD0640246SP
轴位螺
16187007
：蝶形螺钉
SL6041092TN M4
螺
40158158：LCD 监视器
40047170
：
LCD
托架
F
13-1
维修调整要领书

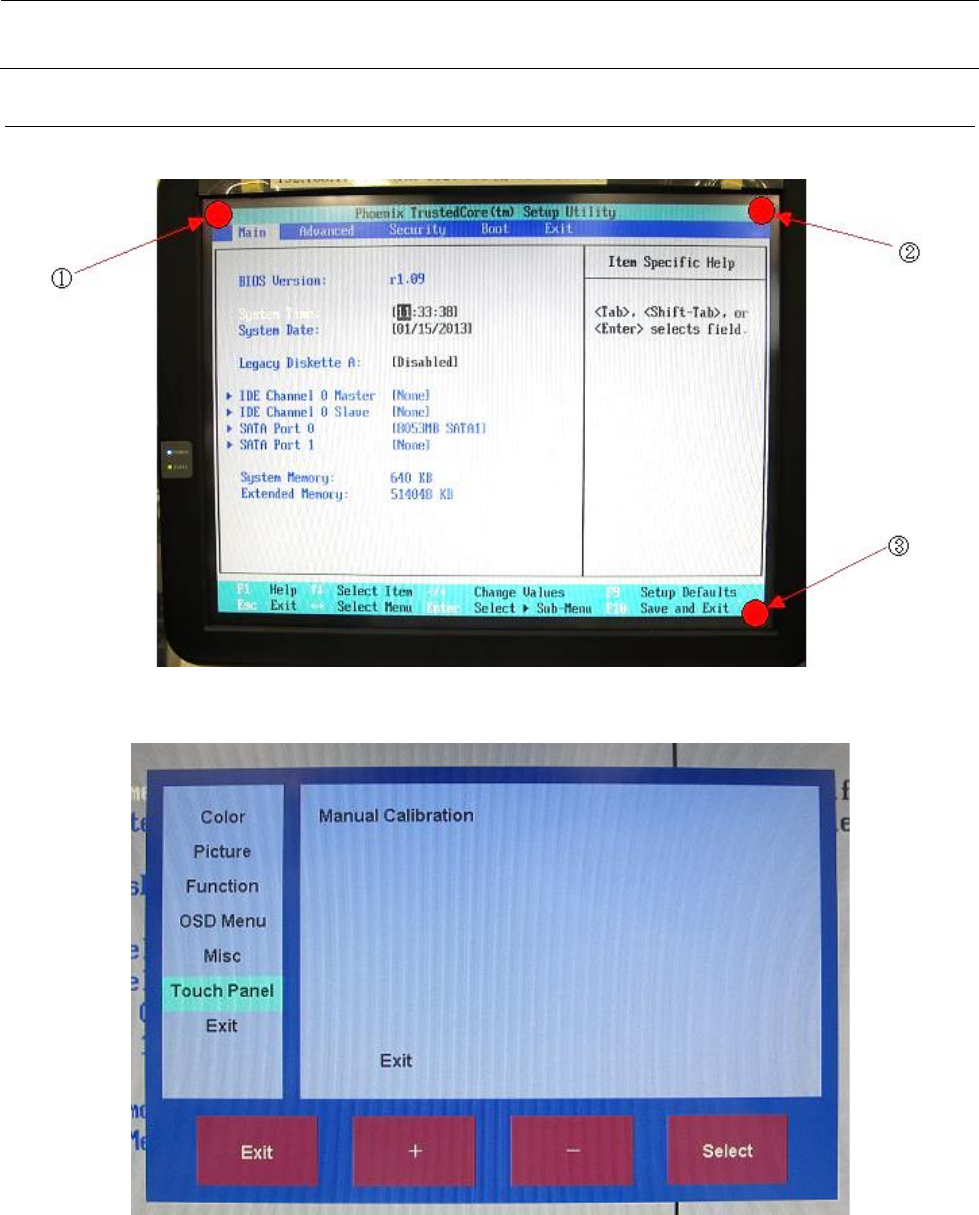

13-1-2
接触式面板的设置
1) 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
2) 操作 OSD 的“＋”，“－”，使光标移动至“Touch Panel”。
13-2
