维修调整要领书
1-20
1-4-3 电缆的装配
1） 给各电缆（XY 拖链电缆、OPTICAL FIBER CABLE 7M）放进电缆拖链的部分涂敷润滑油，
按照 X 轴电缆拖链的 A 向视图配置电缆、空气管。
※ 请注意插座朝向和空气管不要挠曲。
图 1-4-3-1 Head 装置（后侧）
图 1-4-3-2 向视 A 图
2） 将各电缆、空气管穿入后，盖上电缆拖链的盖子。
A
空气管（蓝）
空气管（黑）
OPTICAL FIBER CABLE 7m
(40048070)
XY VEYOR CABLES ASM
前侧 前侧
维修调整要领书
1-21

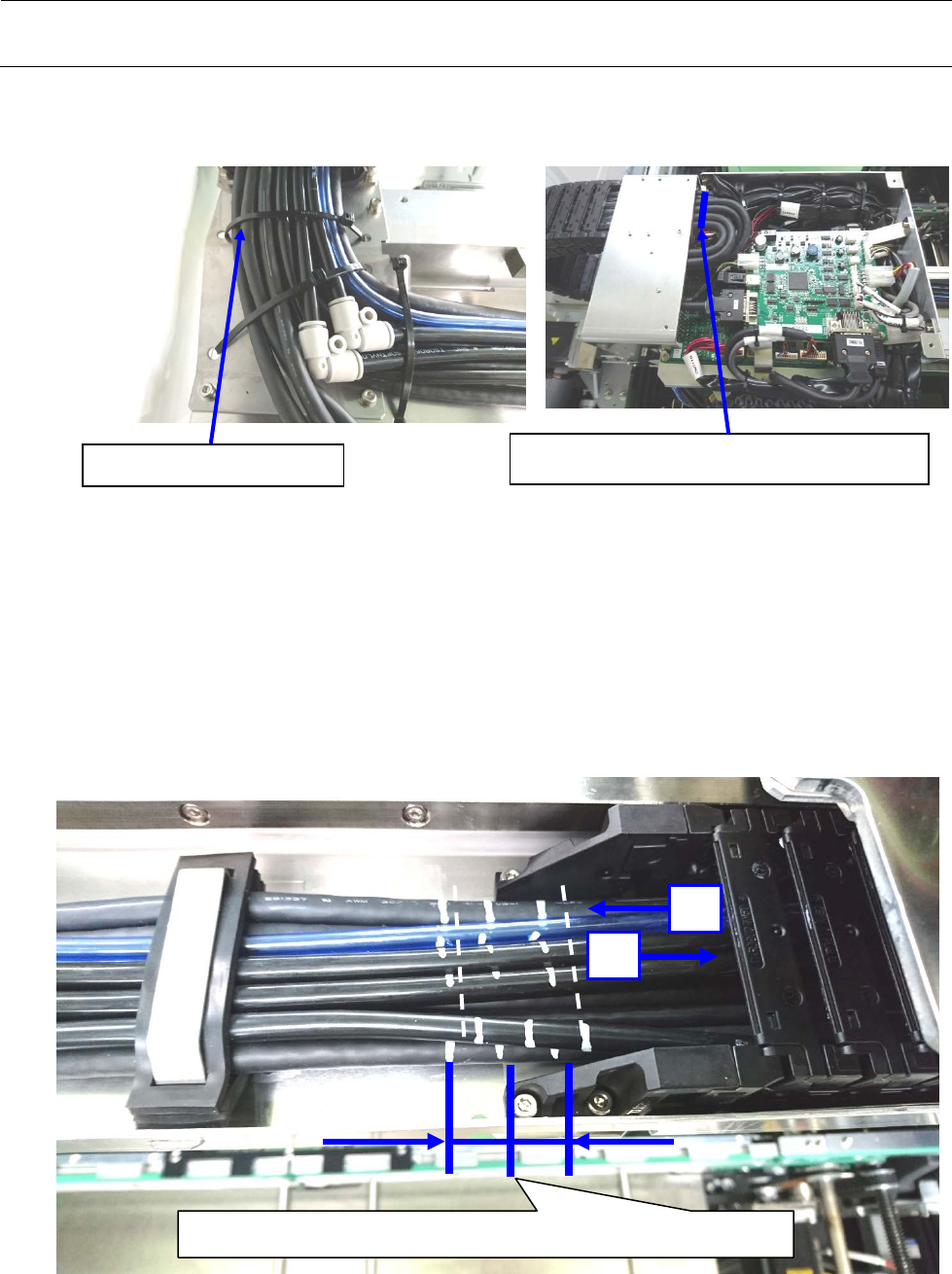

3） 以下位置对准的 XY 线的标记位置。在标记 X 轴电缆载体可动侧 OPTICAL FIBER CABLE 7M 的
XY 线的位置，并确保符合空气管的标记。
图 1-4-3-3 图 1-4-3-4
4） 马苏推 XY 拖链电缆，OPTICAL FIBER CABLE 7M②方向。和白色标记在在 X 线拖链的端部位置
上的导线束的排列方向。拉动电线束到①图的方向，而白色在在 X 线拖链的端部位置上的导线束
的排列方向标志。
5） 调整线束，使 2 条记号的中间位置成为 X 电缆拖链的端部，再予固定。
图 1-4-3-5
对准绑带固定部分标记。
调整纤维和空气管，以该标记（黑）的标记。
请调整到电缆拖链的端部位于
XY
拖链电缆的记号（白线）中央。
①
②
维修调整要领书
1-22

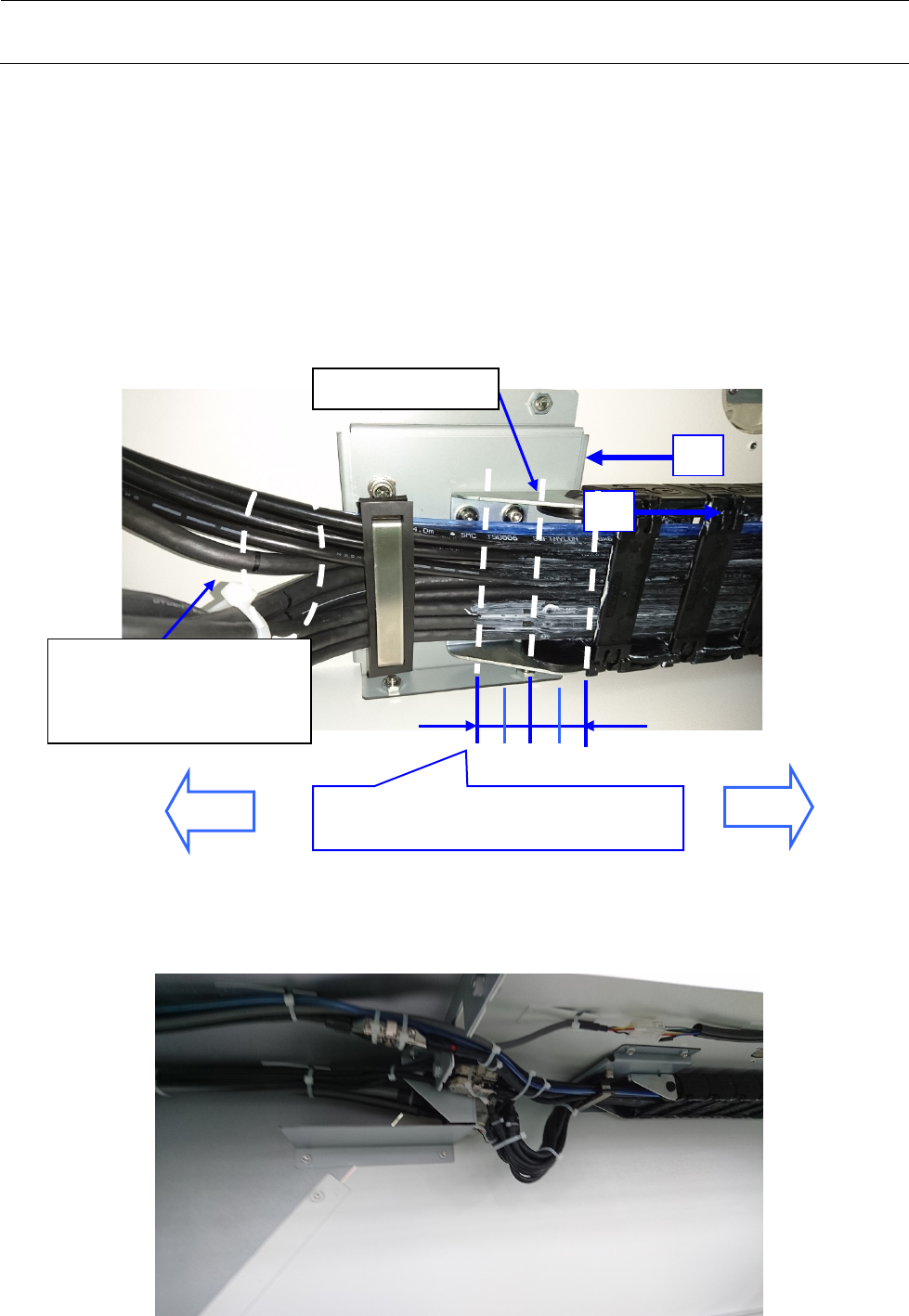

6） 用手推入电缆拖链内部的线束，确认不绷紧。
7） 固定和调整 Y 轴电缆托架部移动端
将 Y 电缆拖链、XY 电缆拖链朝①的方向拉，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并
排方向在线束上标白色记号。
将线束朝②的方向推入，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排方向在线束上标白
色记号。
调整线束，使 2 条记号的中间位置成为 Y 电缆拖链的端部（移动端部），予以固定。
图 1-4-3-6
8） 为了确保 Y 轴连接器继电器和剩余电缆。
图 1-4-3-7
②
①
后侧
前侧
请调整到电缆拖链的端部位于
XY
、
Y
拖链电缆
的记号（白线）中央。
电缆拖链的端部
Y BEYOR CABLE ASM
XY BEYOR CABLE ASM
OPTICAL FIBER CABLE 7M
空气管
