维修调整要领书 13 -3-2 更换后的动作确认 < 操作顺序 > 1) 接入贴片机电源，条 形码读取器动作， 在显示 LE D 为绿色闪亮后，确认 发出「哔哔哔哔」声。 2) 将条形码读取器朝着 贴片机盖罩等的平 面处，确认照 射到了下图所示的对 准标记。 对准标记的光源使用 可视激光。本激光 对应美国 FD A 激光安全规格的「 B 级」。慢性长时间观 察激光会有危险， 请不要 长时 间直视 对 准标记 。 ＜关于 OS…
维修调整要领书
13-3 JaNets (ISM/MES
关联
)
选购项
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13-3-1
更换条形码读取器
<
操作顺序
>
1) 从贴片机的 USB 端口(前部)及 USB 接头支架(后部) 取下 USB 缆线。
2) 从条形码读取器上取下 USB 缆线。取下的方法请参照下图。
※ 在取下时，请不要强行用力。否则可能会造成破损。
3) 更换后安装时请按照相反的步骤实施。
※ 请插入至听到连接器插口处发出「咔嚓」声。

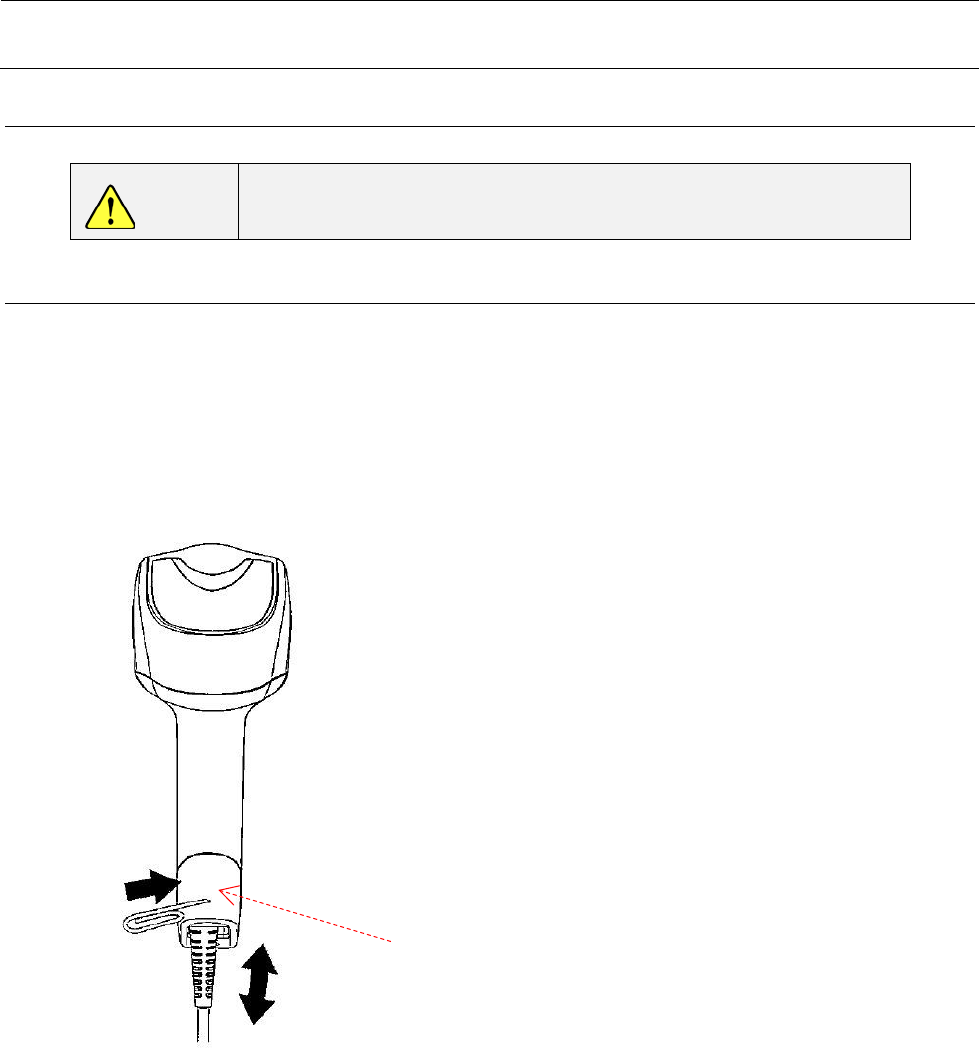

图 条形码读取器 USB 缆线取下步骤
①
②
①
用回形针等尖端插入解除缆线锁定的针插
入口，解除对连接器插口的锁定。
② 在该状态下拔出缆线，并取下。
※ 请不要强行拔出。
解除缆线锁定的针插入口
13-32
维修调整要领书

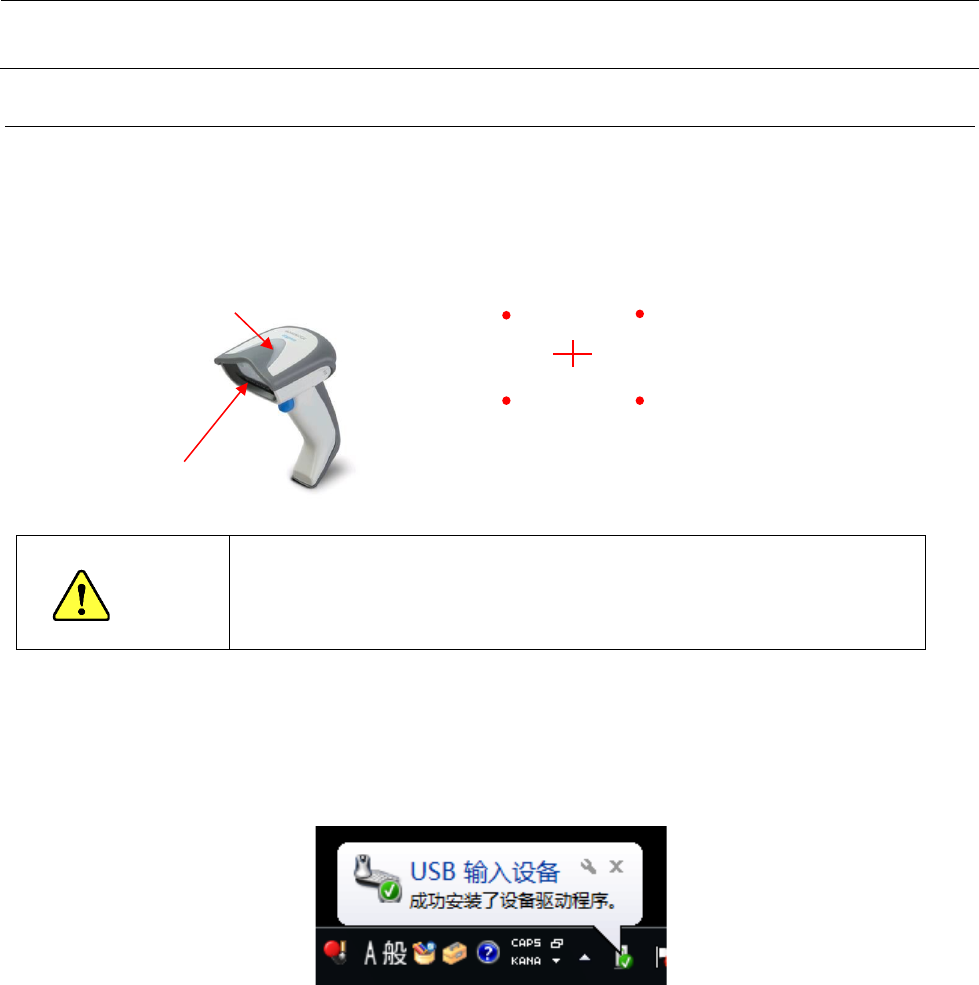

13-3-2
更换后的动作确认
<
操作顺序
>
1) 接入贴片机电源，条形码读取器动作，在显示 LED 为绿色闪亮后，确认发出「哔哔哔哔」声。
2) 将条形码读取器朝着贴片机盖罩等的平面处，确认照射到了下图所示的对准标记。
对准标记的光源使用可视激光。本激光对应美国 FDA 激光安全规格的「B
级」。慢性长时间观察激光会有危险，请不要长时间直视对准标记。
＜关于
OS
的
USB
器件识别处理＞
在连接条形码读取器的状态下启动贴片机，会显示以下信息。
此时，请按照下述步骤实施。
1) 从 Windows 开始菜单打开「命令提示符」。
2) 输入「ewfmgr C: -commit」， 按下 Enter 键。
※ “ewfmgr”和”C”之间，以及”:”和”-commit”之间输入空格。
3) 重新启动装置，确认不再显示上述信息。
对准标记
危险
读取窗口
动作显示 LED
13-33
维修调整要领书
13-3-3
更换后的初始设置（拾取模式）
为了提高条码读取器的读取精度，请进行以下设置（拾取模式）。
＜操作步骤＞
1) 将条码读取器连接到贴片机（前侧）。 条码读取器的动作显示 LED 为绿色闪亮后，蜂鸣器发出「哔
哔哔哔」4 次鸣响。
2) 读取「（１）设置开始/结束」的 2
维代码。蜂鸣器发出
低音
「哔哔哔哔」4 次鸣响后，动作显示
LED
缓慢地
为绿色闪亮。
3) 读取「（ 2）拾取模式有效」的 2 维代码。蜂鸣器发出「哔哔」2 次鸣响。
4) 读取「（１）设置开始/结束」的 2 维代码。蜂鸣器发出 1
次高音与
3
次低音的组合
「哔(↑)哔哔
哔(↓)」4 次鸣响。之后，动作显示 LED 为绿色闪亮，蜂鸣器发出「哔哔哔哔」4 次鸣响。
＜使拾取模式无效时＞
按照上述 3)的步骤读取「（ 3）拾取模式无效」的 2 维代码。
＜将设置初始化时＞
将设置初始化，从开始重新执行时，读取「（ 4）设置初始化」的 2 维代码。蜂鸣器发出「哔哔」2 次
鸣响。之后，动作显示 LED 为绿色闪亮，蜂鸣器发出「哔哔哔哔」4 次鸣响。
（1）设置开始/结束 （3）拾取模式无效
（2）拾取模式有效 （4）设置初始化
13-34
