维修调整要领书 4 ） 高分辨率摄像头的组装位置是以下三种模式 注意摄像头组件的位置。 ① 左侧： 54mm 摄像头 + 右側： 27mm 高分辨率摄像头 ② 左侧： 54mm 摄像头 + 右側： 10mm 高分辨率摄像头 ③ 左侧： 27mm 高分辨率摄像头 + 右側： 10mm 高分辨率摄像头 左侧（ ATC 侧） 右侧 14 - 11
维修调整要领书
2） 安装新的摄像机组件(40186783)，将螺丝临时定位，接通电源进行摄像机的水平调整。请参照 QA
表。
3） 进行 VCS 的像素换算和补偿。请参照 QA 表。
注 请勿松开镜头架的夹抱螺丝(SL6042592TN)和镜头的焦点螺丝。
否则不属于 JUKI 的保修对象。

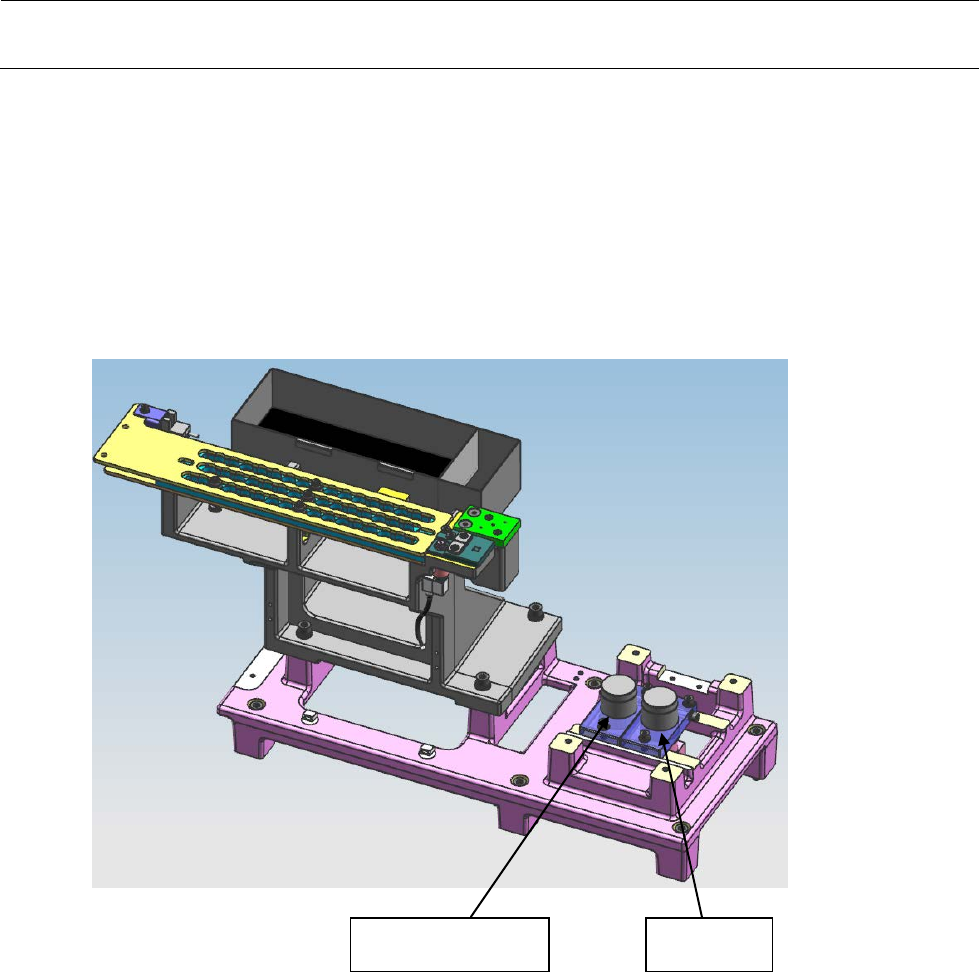

图 14-5-2 VCS 摄像机
请勿松开
14-10
维修调整要领书
4） 高分辨率摄像头的组装位置是以下三种模式
注意摄像头组件的位置。
① 左侧：54mm 摄像头 + 右側：27mm 高分辨率摄像头
② 左侧：54mm 摄像头 + 右側：10mm 高分辨率摄像头
③ 左侧：27mm 高分辨率摄像头 + 右側：10mm 高分辨率摄像头
左侧（ATC 侧） 右侧
14-11
维修调整要领书
15-1
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。
15
镀锡识别贴片位置修正
15-1
镀锡识别照明基板的更换
1) 请取下埋头小螺钉，拆下基板间隔垫片、LIGHT DIFFUSER、OCC O 基板。
2) 安装时请按相反顺序进行。
3) 更换了镀锡识别照明基板后，请进行镀锡识别照明的调整。
OCC O 基板
角度照明基板组件
同轴照明基板组件
①带垫片螺丝（
×2
）
②带垫片螺丝（
×4
）
