维修调整要领书
15-1
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。
15
镀锡识别贴片位置修正
15-1
镀锡识别照明基板的更换
1) 请取下埋头小螺钉，拆下基板间隔垫片、LIGHT DIFFUSER、OCC O 基板。
2) 安装时请按相反顺序进行。
3) 更换了镀锡识别照明基板后，请进行镀锡识别照明的调整。
OCC O 基板
角度照明基板组件
同轴照明基板组件
①带垫片螺丝（
×2
）
②带垫片螺丝（
×4
）
维修调整要领书
15-2
15-2
镀锡识别照明的光量
1) 请利用手动控制确认镀锡识别照明和 OCC 的照明已点亮。

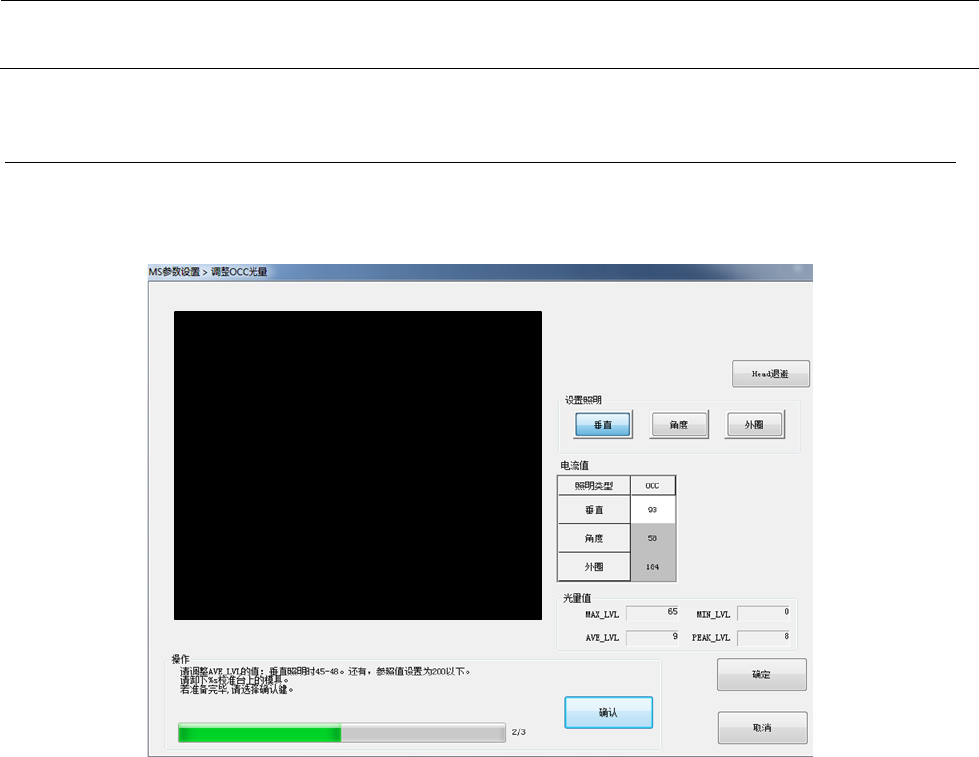

2) 请进行 MS 参数中的“OCC 光量调整”。
① 焊锡识别照明选项时，请调整标准电流值，使（外圈）的 LGET 的输出结果 AVE_LVL=210±2。
② 请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：标准电流值×2＝储存值
※ 调整焊锡识别照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
维修调整要领书
16-1
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。
16
测力传感器
16-1
测力传感器的更换
测力传感器因功能需要，必须是测力传感器与测力传感器放大器的制造号码一致。
为此，更换测力传感器时，测力传感器放大器也要同时更换。
1) 卸下容屑盒。
2) 卸下测力传感器放大器护壳，拆开电缆连接。
3) 卸下测力传感器放大器进行更换。
4) 从 ATC 底座上卸下测力传感器底座。
5) 拆开测力传感器底座，更换测力传感器。
6) 组装时请按相反的操作顺序进行。
※ 请注意不要搞错与测力传感器放大器的连接线。
※ 测力传感器的组装方向是前端侧面的箭头朝下。
7) 组装后请重新取得测力传感器参数及测力传感器的偏差。
8) 取得参数后，进行载荷的检测，确认检出载荷在规格值内。
※ 确认方法请参照 QA 表。
※ 如超出规格值时，请从新取得测力计参数。

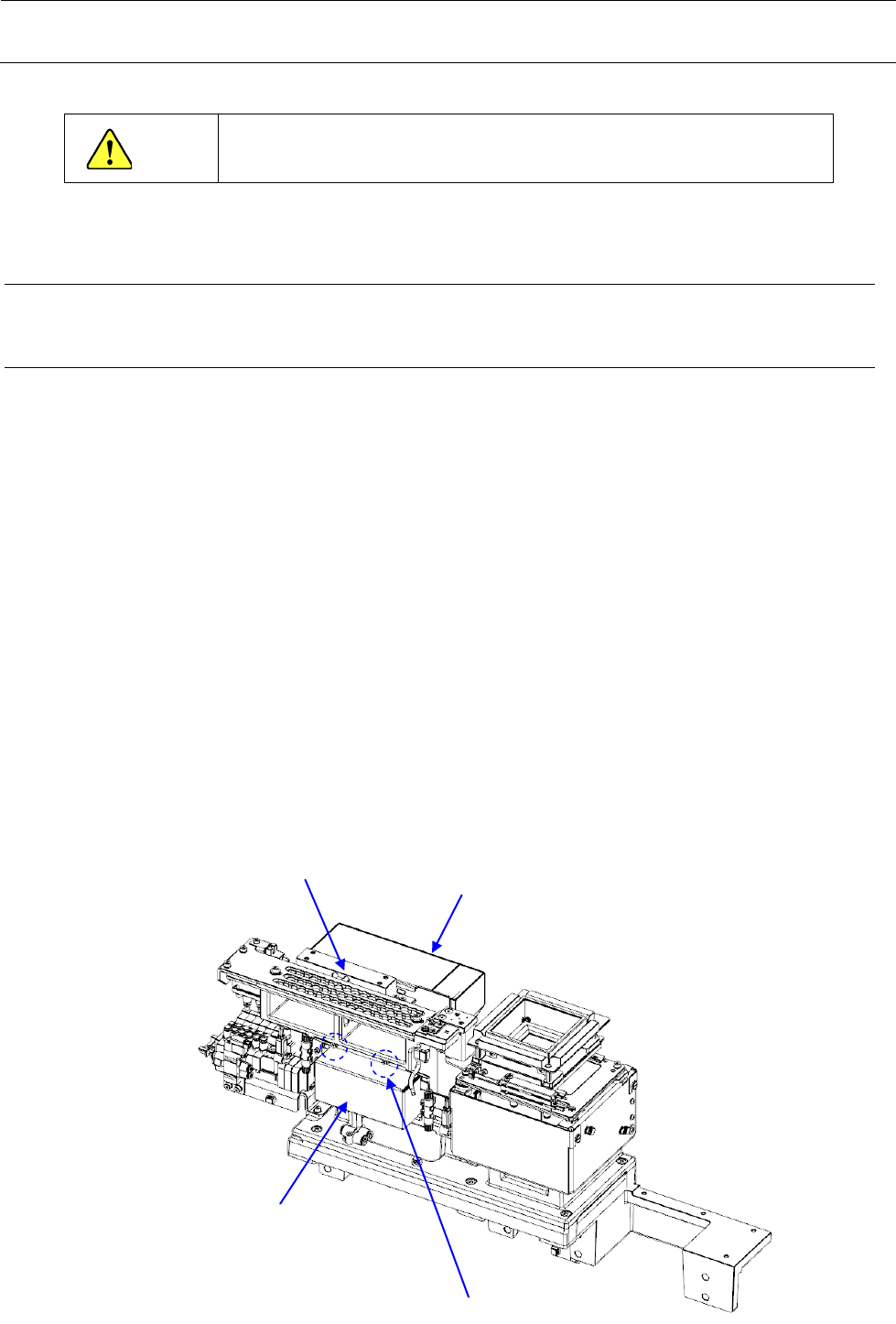

容屑盒
测力传感器
测力传感器放大器护壳
带垫片内六角螺栓
M4 L=8
