维修调整要领书 1- 23 1-4- 4 拆下 Y 拖链电缆 1 ）取下 Y 轴电缆拖链入口的插接器托架的捆束带和中继连接器。 图 1-4-4-1 2 ）取下 Y 轴电缆拖链出口的插接器托架的捆束带和中继连接器。 图 1-4-4- 2 图 1-4-4-2 2 ）卸下 Y 轴电缆拖链的盖，拆下要更换的电缆。
维修调整要领书
1-22
6） 用手推入电缆拖链内部的线束，确认不绷紧。
7） 固定和调整 Y 轴电缆托架部移动端
将 Y 电缆拖链、XY 电缆拖链朝①的方向拉，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并
排方向在线束上标白色记号。
将线束朝②的方向推入，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排方向在线束上标白
色记号。
调整线束，使 2 条记号的中间位置成为 Y 电缆拖链的端部（移动端部），予以固定。
图 1-4-3-6
8） 为了确保 Y 轴连接器继电器和剩余电缆。
图 1-4-3-7
②
①
后侧
前侧
请调整到电缆拖链的端部位于
XY
、
Y
拖链电缆
的记号（白线）中央。
电缆拖链的端部
Y BEYOR CABLE ASM
XY BEYOR CABLE ASM
OPTICAL FIBER CABLE 7M
空气管
维修调整要领书
1-23

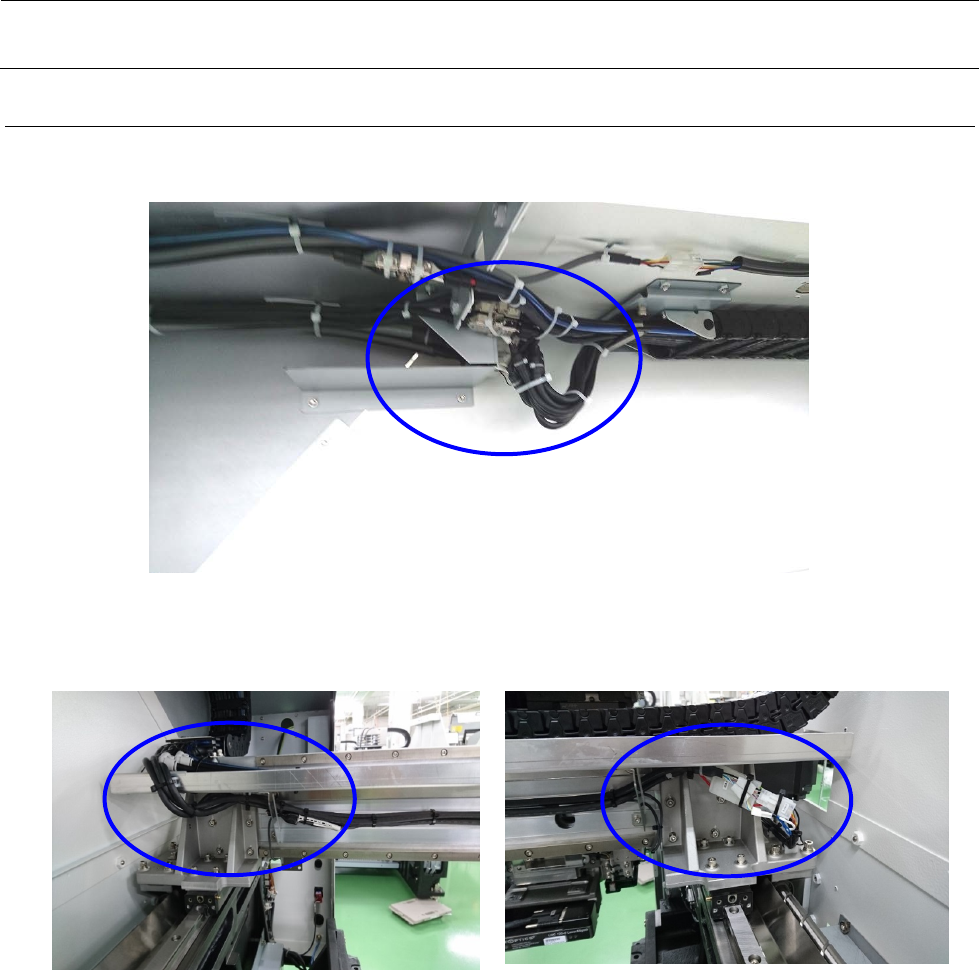

1-4-4 拆下 Y 拖链电缆
1）取下 Y 轴电缆拖链入口的插接器托架的捆束带和中继连接器。
图 1-4-4-1
2）取下 Y 轴电缆拖链出口的插接器托架的捆束带和中继连接器。
图 1-4-4-2 图 1-4-4-2
2）卸下 Y 轴电缆拖链的盖，拆下要更换的电缆。
维修调整要领书
1-24
1-4-5 电缆的装配
1） 给各电缆（Y 拖链电缆、XY 拖链电缆、OPTICAL FIBER CABLE 7M）放进电缆拖链的部分涂敷
润滑剂。
2） 按图 1-4-5-1 所示进行配置，使长度一致。
图 1-4-5-1
3） 连接在 Y 拖链电缆马达和传感器。并固定在电缆张力的状态被拉伸的电缆，以使得未施加的程度。
图 1-4-5-2 图 1-4-5-3
图 1-4-5-4
空气管（蓝） 空气管（黑）
OPTICAL FIBER CABLE 7m
(40048070)
XY VEYOR CABLES ASM
Y VEYOR CABLES ASM
