维修调整要领书
16-2

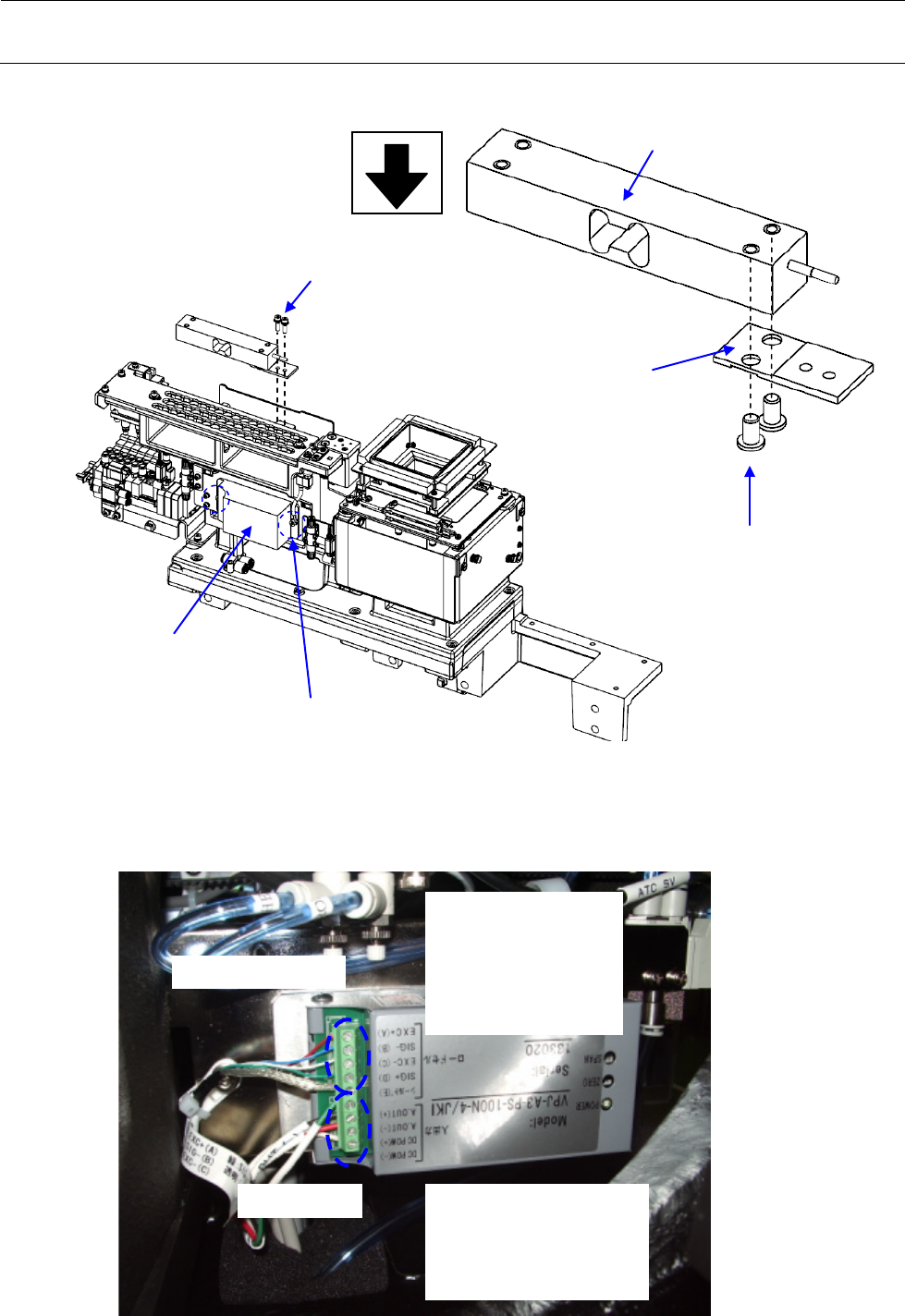

带垫片内六角螺
M4 L=8
测力传感器
六角孔低頭螺栓
M6 L=10
测力传感器底座
组装方向
箭头朝下
带垫片内六角螺
M4 L=16
测力传感器放大
测力传感器电缆
输出电缆 绿 A.OUT+
A.OUT-
DC POW+
DC POW-
EXC+A
SIG-B
EXC-C
绿 SIG+D
密封 密封(E
维修调整要领书
危险
为防止因意外起动导致事故,请切断空气和电源后,再进行操
作。
17
共面性传感

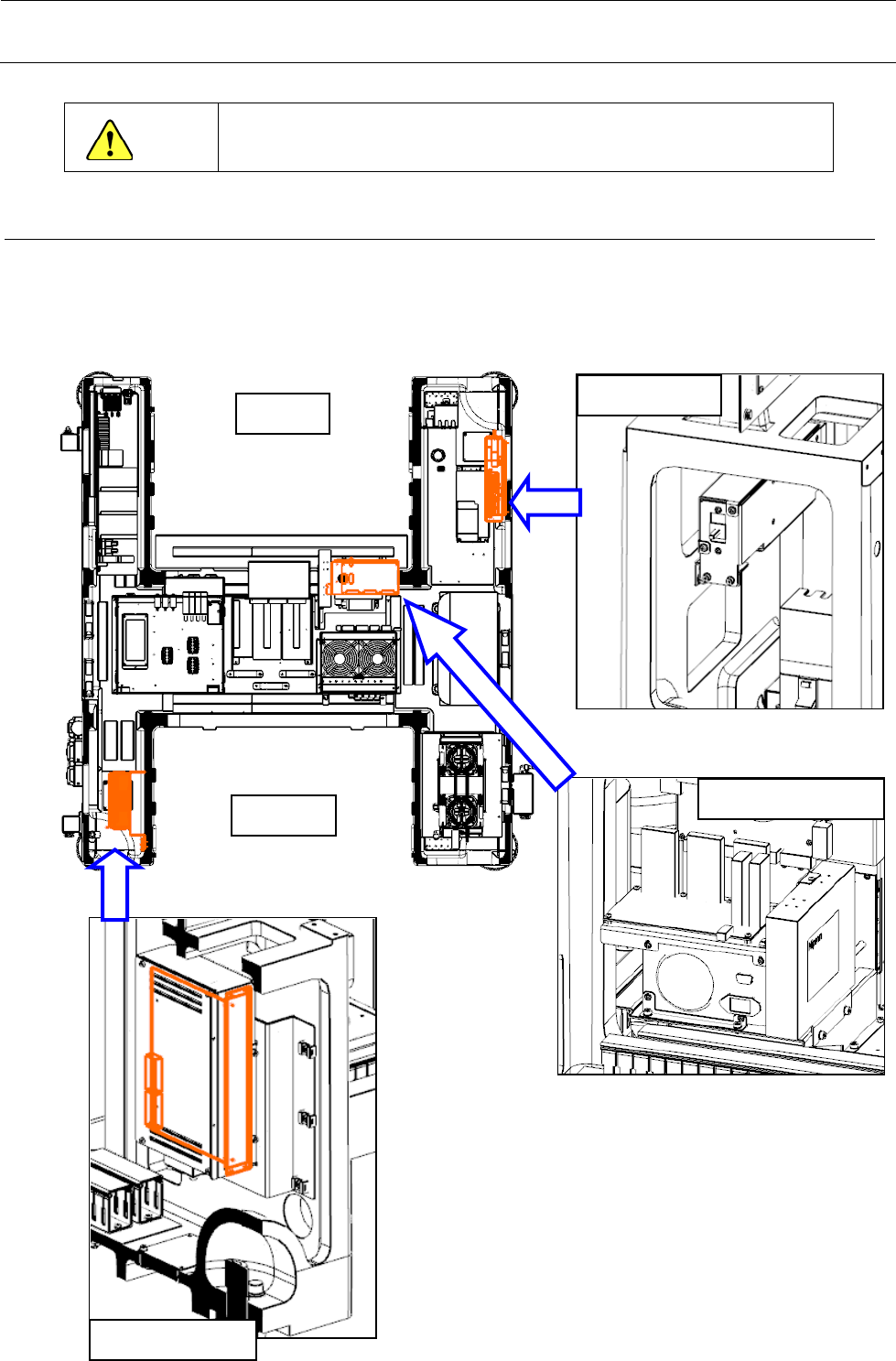

电气设备内的共面性电源、CPU 板、监视器切换板的配置如下图所示。
更换共面性电源时,拆下箱子正面的安装螺丝,更换箱子内部的电源。
CPU 板是拆下前侧面板的安装螺丝,连同面板一起卸下。
监视器切换板安装在 ATX 上部板金的柱状螺栓上
共面性电源
监视器切换板
CPU
前侧
后侧
17-1
维修调整要领书
17-1
传感器的更

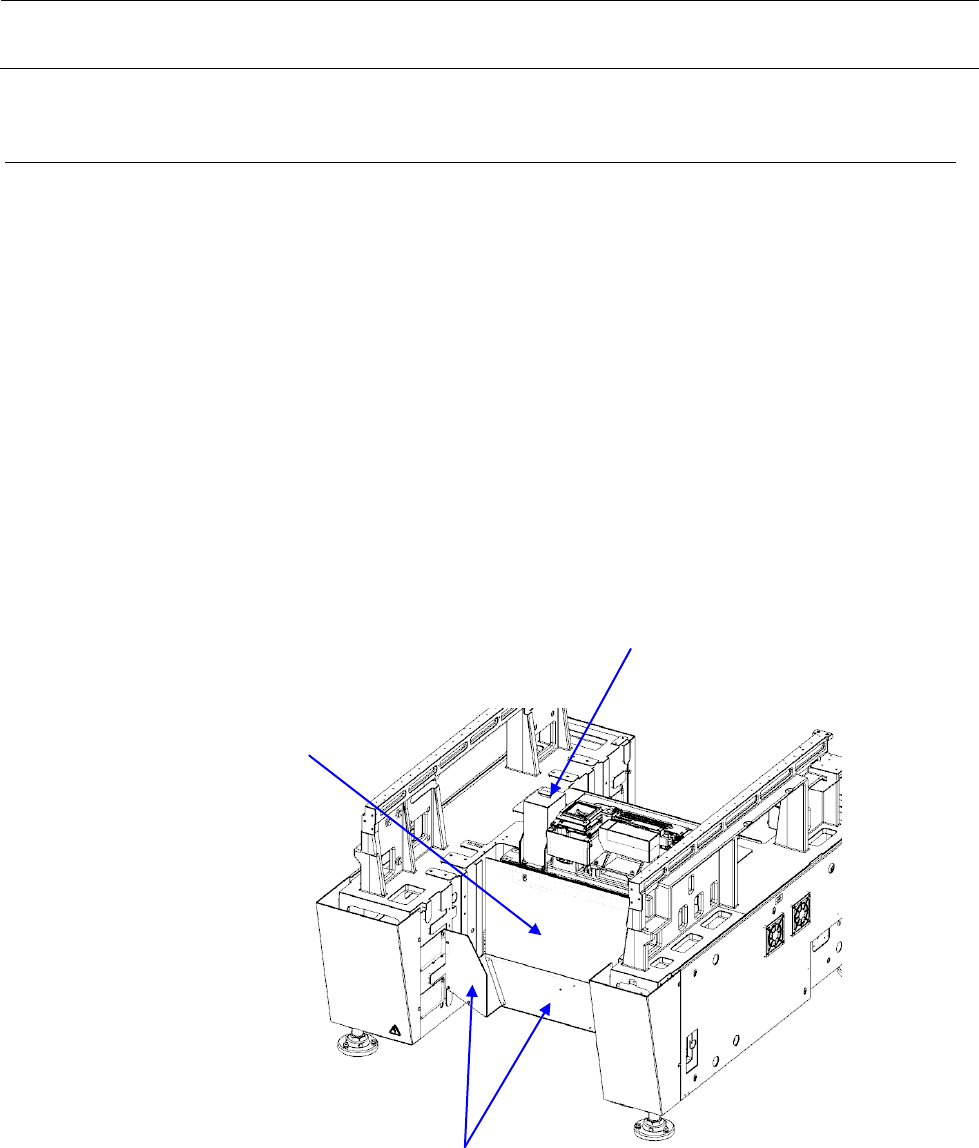

1) 卸下后侧的废料导板及后盖(台架盖罩 C_F)。
2) 从传感器下部拆下各电缆。
从传感器内部出来的电缆不必拆下。
3) 拆下传感器固定螺丝,更换传感器。
4) 组装时请按相反的操作顺序进行。
组装传感器时,把传感器先初步组装在传感器底座上,将基准销(治具)插入基准孔定位。
定好位置后再正式旋紧螺丝,拔出基准销。
拔出基准销时,要用回丝包裹,以无线电钳子等拉出
基准孔请使用下侧孔
5) 组装后请重新取得共面性的偏差。
共面性传感器
台架盖罩 C_F
废料导板
后侧
17-2
