维修调整要领书
1-24

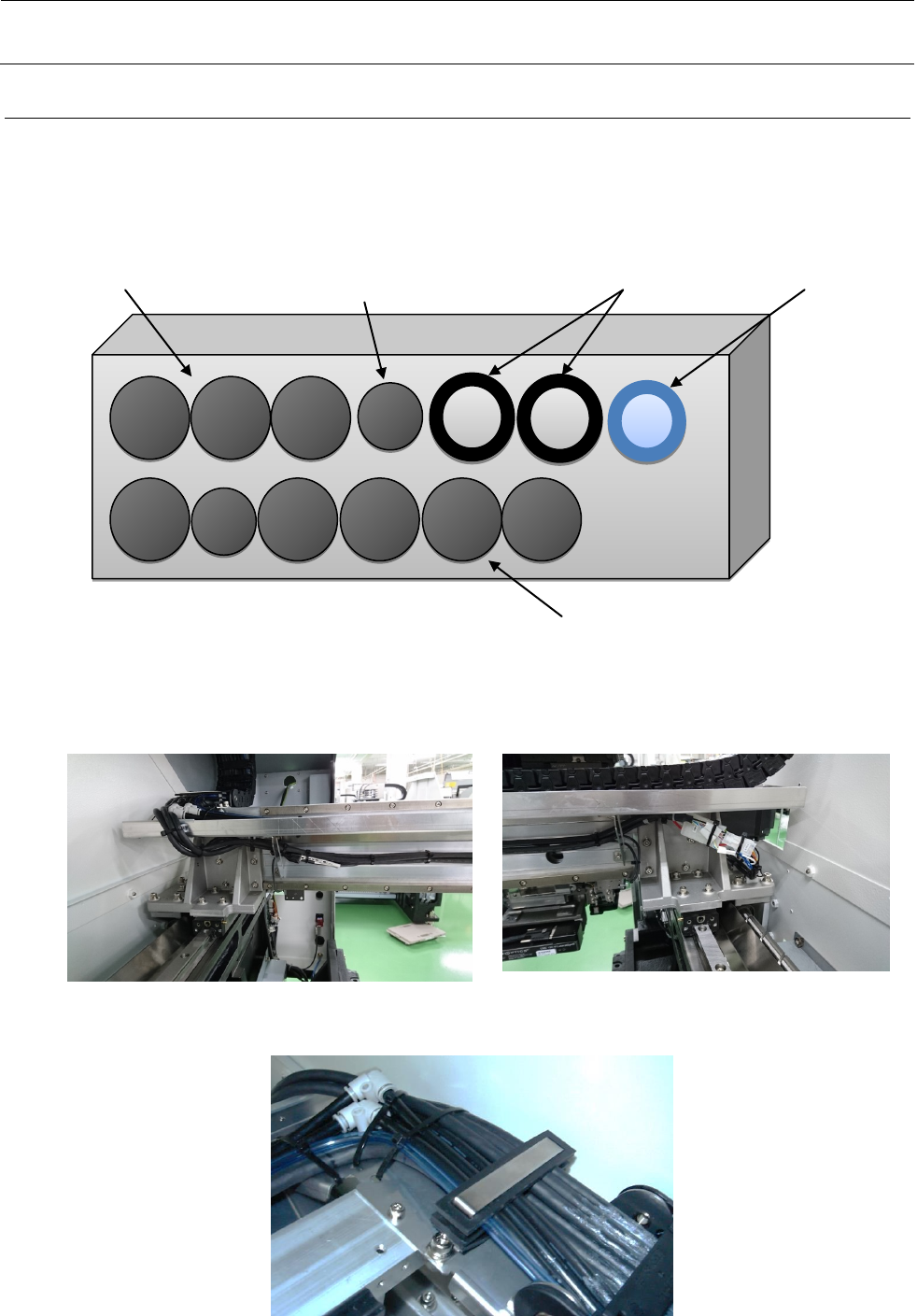

1-4-5 电缆的装配
1） 给各电缆（Y 拖链电缆、XY 拖链电缆、OPTICAL FIBER CABLE 7M）放进电缆拖链的部分涂敷
润滑剂。
2） 按图 1-4-5-1 所示进行配置，使长度一致。
图 1-4-5-1
3） 连接在 Y 拖链电缆马达和传感器。并固定在电缆张力的状态被拉伸的电缆，以使得未施加的程度。
图 1-4-5-2 图 1-4-5-3
图 1-4-5-4
空气管（蓝） 空气管（黑）
OPTICAL FIBER CABLE 7m
(40048070)
XY VEYOR CABLES ASM
Y VEYOR CABLES ASM
维修调整要领书
1-25

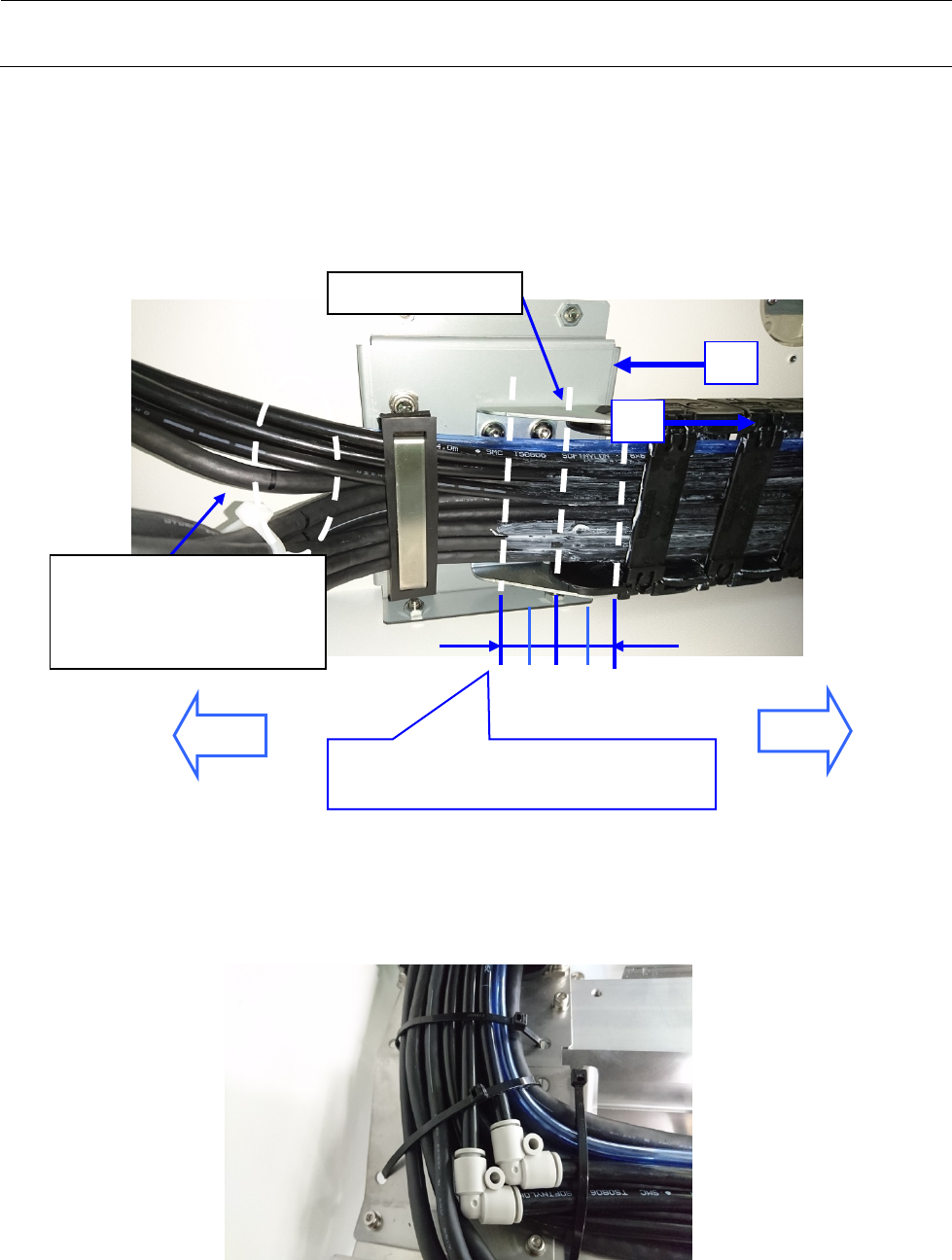

4） 将 Y 电缆拖链、XY 电缆拖链朝①的方向拉，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并
排方向在线束上标白色记号。
5） 将线束朝②的方向推入，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排方向在线束上标白
色记号。
6） 调整线束，使 2 条记号的中间位置成为 Y 电缆拖链的端部（移动端部），予以固定。
图 1-4-5-5
7） 要按图连接各连接器，用捆束带固定。
图 1-4-5-6
①
后侧
前侧
请调整到电缆拖链的端部位于XY、Y拖链电缆
的记号（白线）中央。
电缆拖链的端部
Y VEYOR CABLE ASM
XY VEYOR CABLE ASM
OPTICAL FIBER CABLE 7M
空气管
②
维修调整要领书
1-26

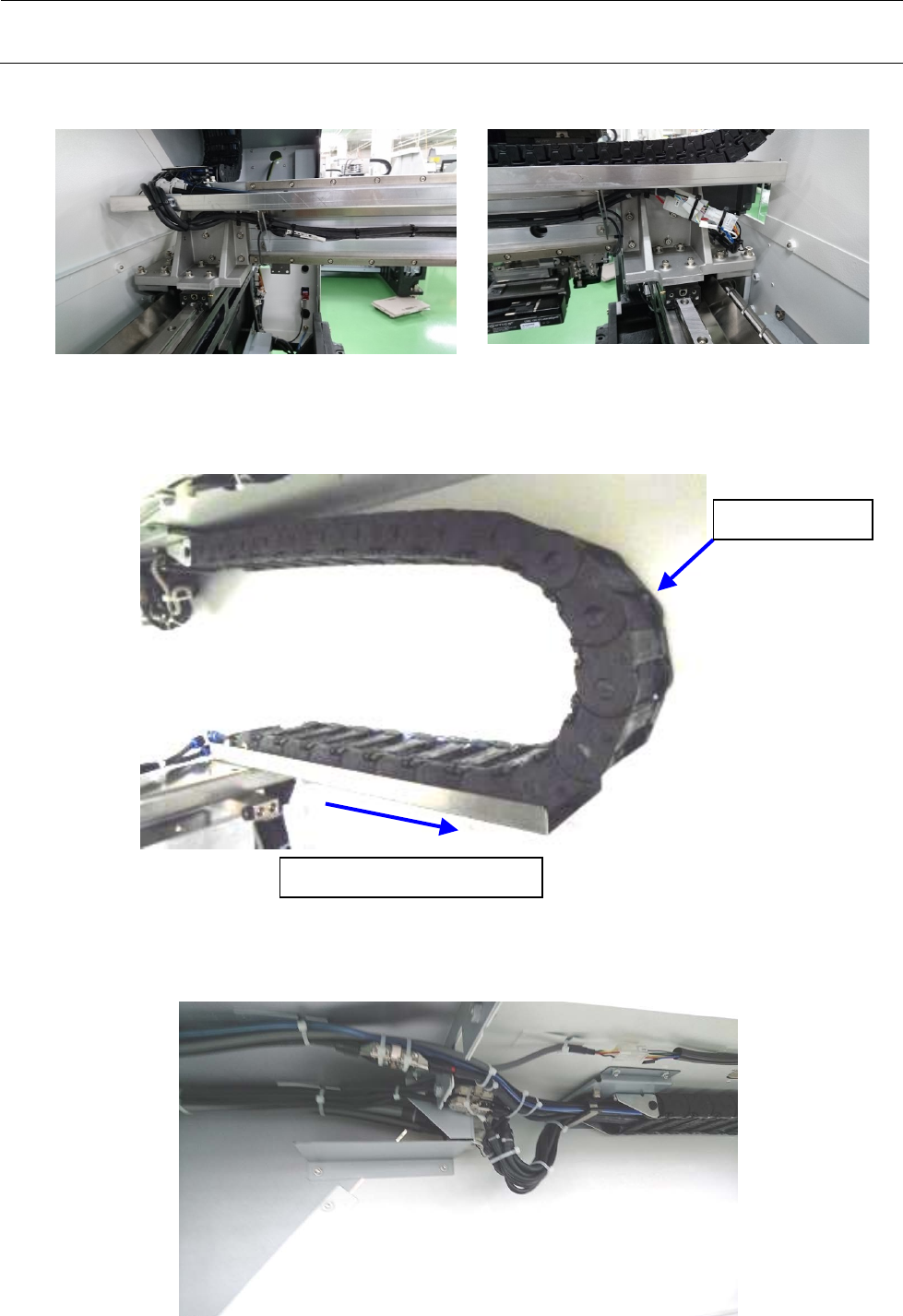

8） 按照下图捆束 X 轴背面。
图 1-4-5-7 图 1-4-5-8
9） 将 Y 轴移动到最靠身前的位置，用手按电缆拖链内的线束确认不绷紧。
图 1-4-5-9
10） 请用束线箍固定图示的位置。
图 1-4-5-10
①
将
Y
轴移动到最靠身前
②
确认不绷紧
