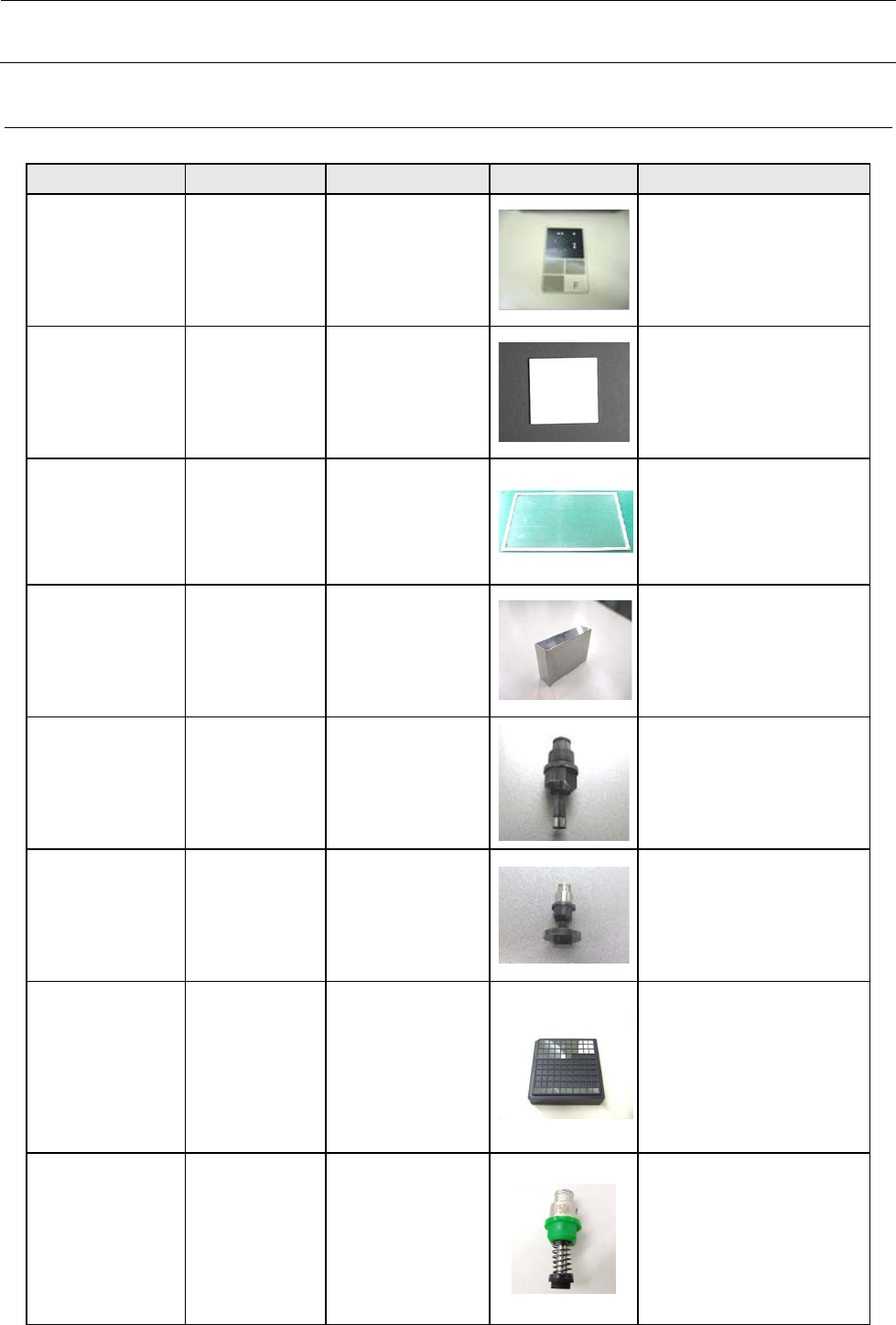

维修调整要领书
A-1
RS-1 附录 夹具表
货号
品名
用途
图
备考
40128108 摄像机调整基
板
调整 OCC 焦点
OCC 摄像机偏差
VCS 摄像机焦点
偏差
RX-6/RX-6B/RX-6R 共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE3020V 共用
40092139
40092140
玻璃板 2XL
玻璃板框架
2XL
直角调整
JX-350 共用
40186735 块规 25mm ZA 轴高度偏差
RS-1 专用
40185343 模具吸嘴 RS1 激光偏差
测力计偏差
共面性偏差
RS-1 专用
40185344 模具吸嘴 LNC 激光偏差
RS-1 专用
40035043 3.7 模型晶片
贴装头偏差
VCS 偏差
VCS 复合识别偏
差
裸车站偏差
测量元件速度
CX-1,RX-6/RX-6B/RX-6R
共用
40183426 7506 吸嘴 贴装头偏差
VCS 偏差
VCS 复合识别偏
差
扩展 T-轴偏差
测量元件速度
RS-1 专用

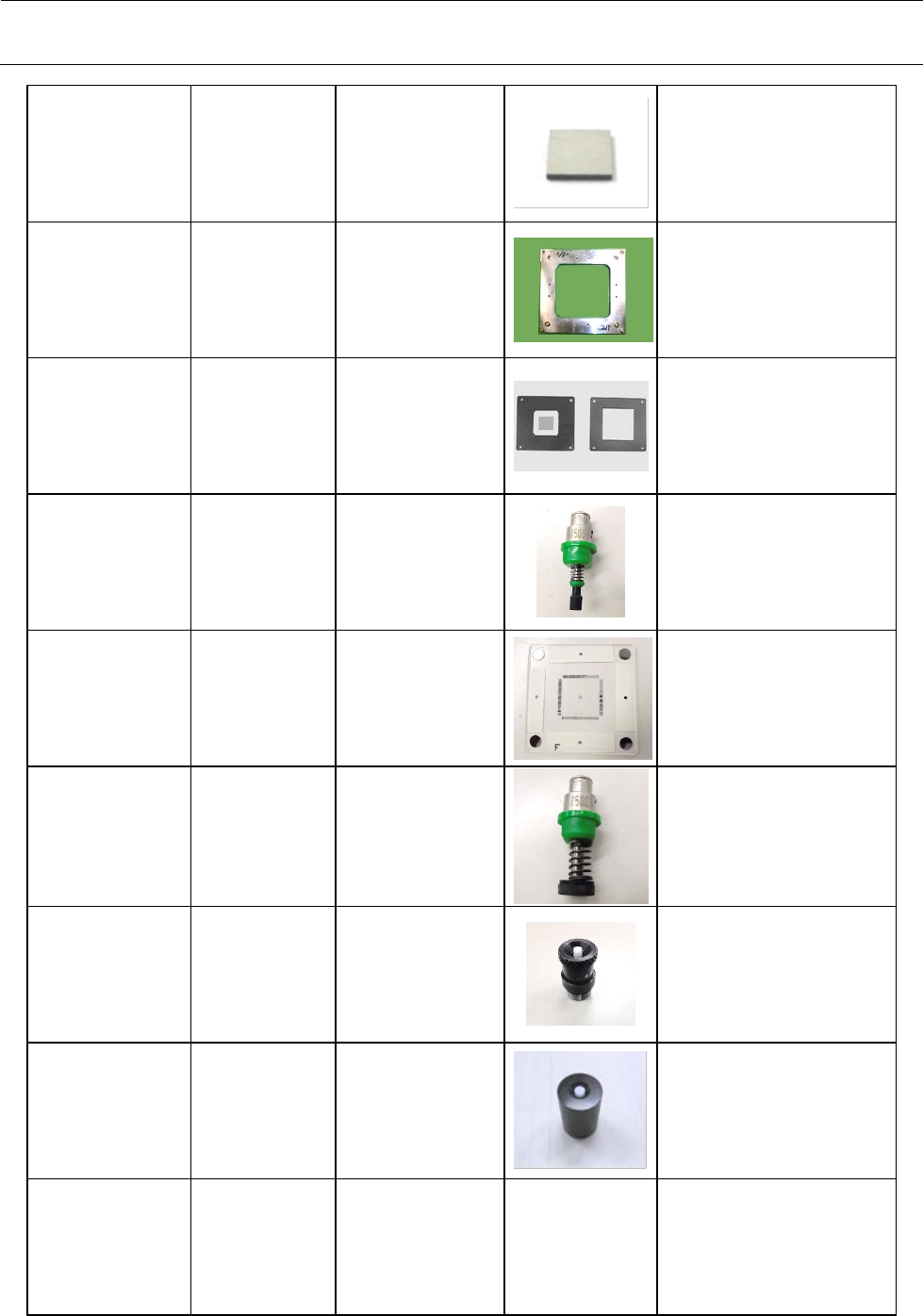

维修调整要领书
A-2
40020304 超钢芯片 扩展 T-轴偏差
RX-6/RX-6B/RX-6R 共用
40097735 VCS HT 夹具 VCS 光量粗调整
KE-3000 系列共用
E21399980A0 VCS 夹具板
D 组件
VCS 光量粗调整
KE-3000 系列共用
40183425 吸嘴装配
7505
VCS 光量粗调整
RS-1 专用
40011453 CAL 片 G VCS 摄像机缩放
RX-6/RX-6B/RX-6R 共用
40183428 吸嘴装配
7508
VCS 摄像机缩放
VCS 焦点偏差
共面性偏差
RS-1 专用
40185508 ATC 偏差 boss
(凸起模
具)RS1 组件
ATC 偏差
（组装位置）
RS-1 专用
40222617 ATC 偏差夹具
RS1R
R-ATC 偏差
（组装位置）
RS-1R 专用
40187508 FCS 组件+吸嘴
组件
XY 直角偏差
贴片综合偏差
EPV 偏差
RS-1 专用

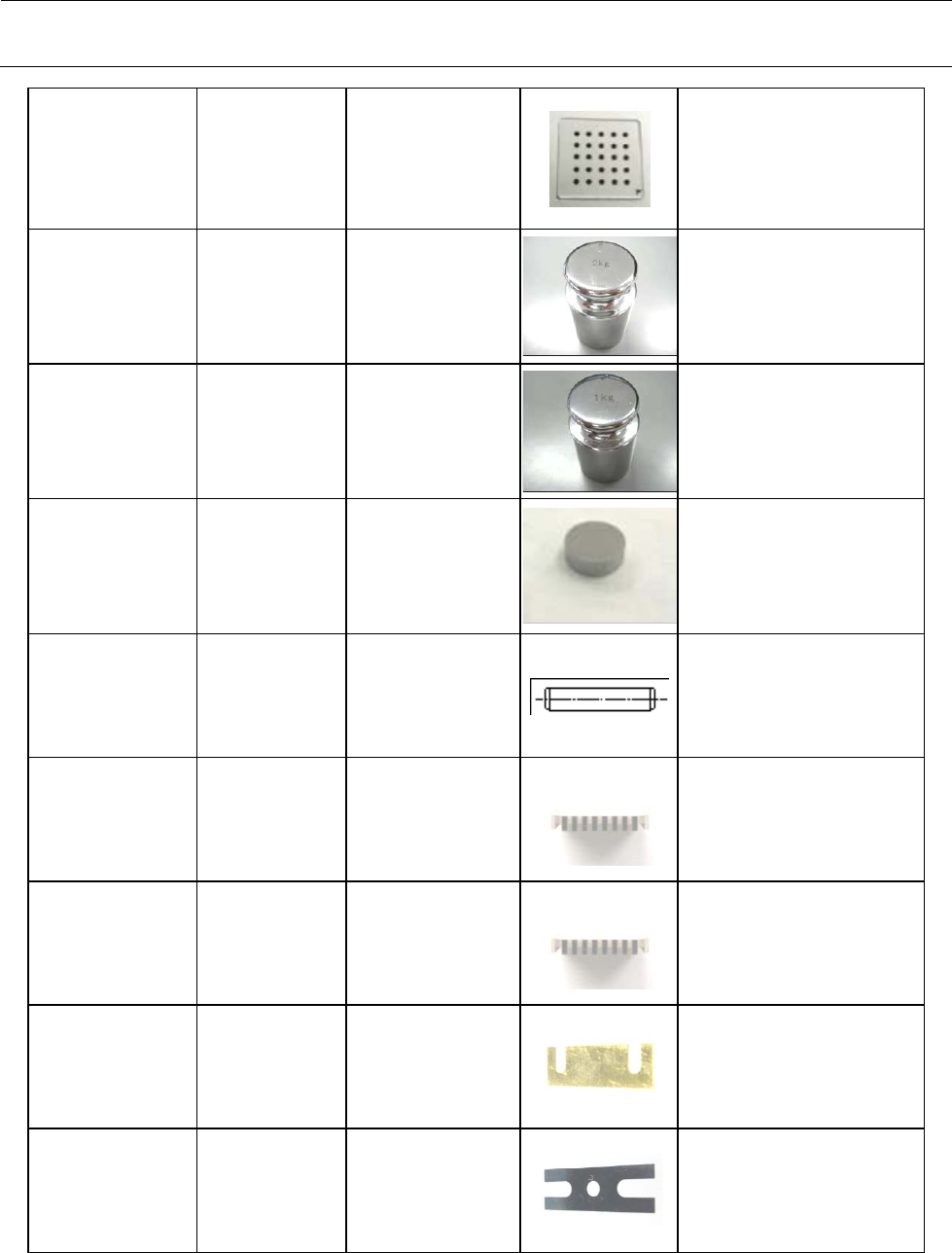

维修调整要领书
A-3
40149057 DFFP VCS 调整
模具
VCS 摄像机缩放
JM-10/JM-20 共用
40132976 基准砝码 2kg 测力计参数
RX-6
RX-6B
通用
40132977 基准砝码 1kg 测力计参数
RX-6
RX-6B
通用
40098180 共面性调节
治具
共面性偏差
KE-3020VA
KE-3020VRA
通用
PH0600282U0 平行销
φ6 L=28
共面性组装
KE-3020VA
KE-3020VRA
通用
E2155998000 QFP 夹具 20
（无高低差）
用于确认共面性
动作
KE-3020VA
KE-3020VRA
通用
E2157998000 QFP 夹具 V1
（有高低差）
用于确认共面性
动作
KE-3020VA
KE-3020VRA
通用
40001312 垫隙片 t0.3 激光偏差
E3021721000 垫隙片 t0.03 激光偏差
