维修调整要领书 1- 28 1- 5 电缆拖链链板键的更换 1-5- 1 X 电缆拖链的构造和名称 1-5- 2 链板 ・ 支撑板的拆卸 按下述操作顺序卸下链板 ・ 支撑板。 ※ 电缆拖链内的电缆有润滑剂（白色的膏状物）附着，所以要戴手套。 1 ）抓住链板。 2 ）以轴为中心旋转地拆下链板。 3 ）拔出链板。 移动端托架 接合键 链板键 链板 接合键 支撑板 固定端托架 货号 ・ 品名： 40110451 X_CABLE _ BEA R
维修调整要领书
1-27
1-4-6 Head 外围的配线
把来自 XY 拖链电缆（40182272）的各线束配置到以下部位。
配线时请勿使电缆强行弯曲或承载负荷。特别对光纤电缆要谨慎操作。
1） LNC-1、CN0601、CN0610、CN0614 插入图 1-4-6-1 的位置。
2） ZTA-CNP1、ZTB-CNP1、ZTC-CNP1 插入图 1-4-6-2 的位置。
3） SENS X 在图 1-4-6-2 的位置上中继。连接器部、电缆部均进行固定。
图 1-4-6-1
图 1-4-6-2
CN0601
CN0610
LNC-1
CN0614
CN1A
CN0719
维修调整要领书
1-28
1-5 电缆拖链链板键的更换

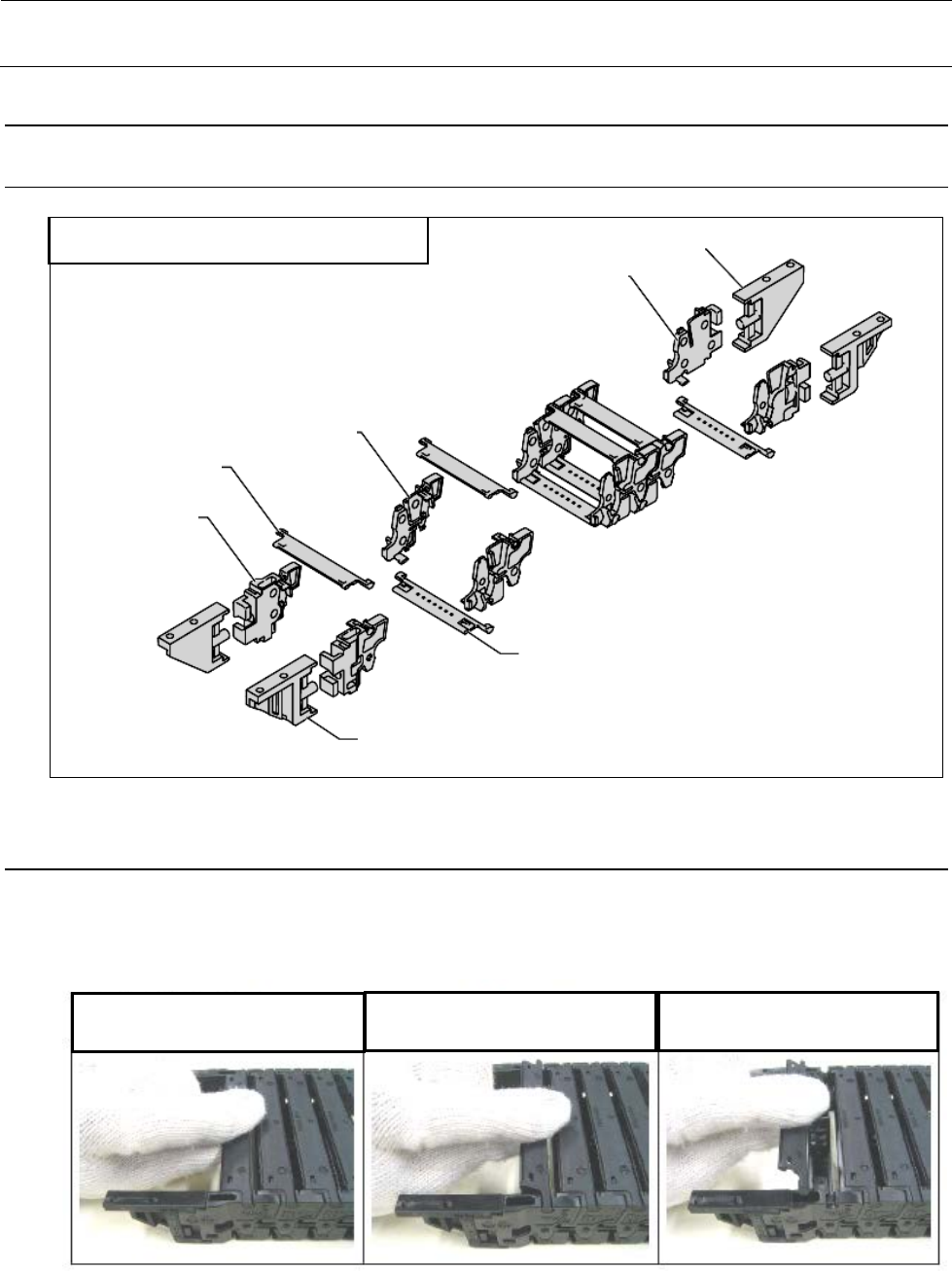

1-5-1 X 电缆拖链的构造和名称
1-5-2 链板・支撑板的拆卸
按下述操作顺序卸下链板・支撑板。
※ 电缆拖链内的电缆有润滑剂（白色的膏状物）附着，所以要戴手套。
1
）抓住链板。
2
）以轴为中心旋转地拆下链板。
3
）拔出链板。
移动端托架
接合键
链板键
链板
接合键
支撑板
固定端托架
货号・品名：
40110451 X_CABLE_BEAR
维修调整要领书
1-29

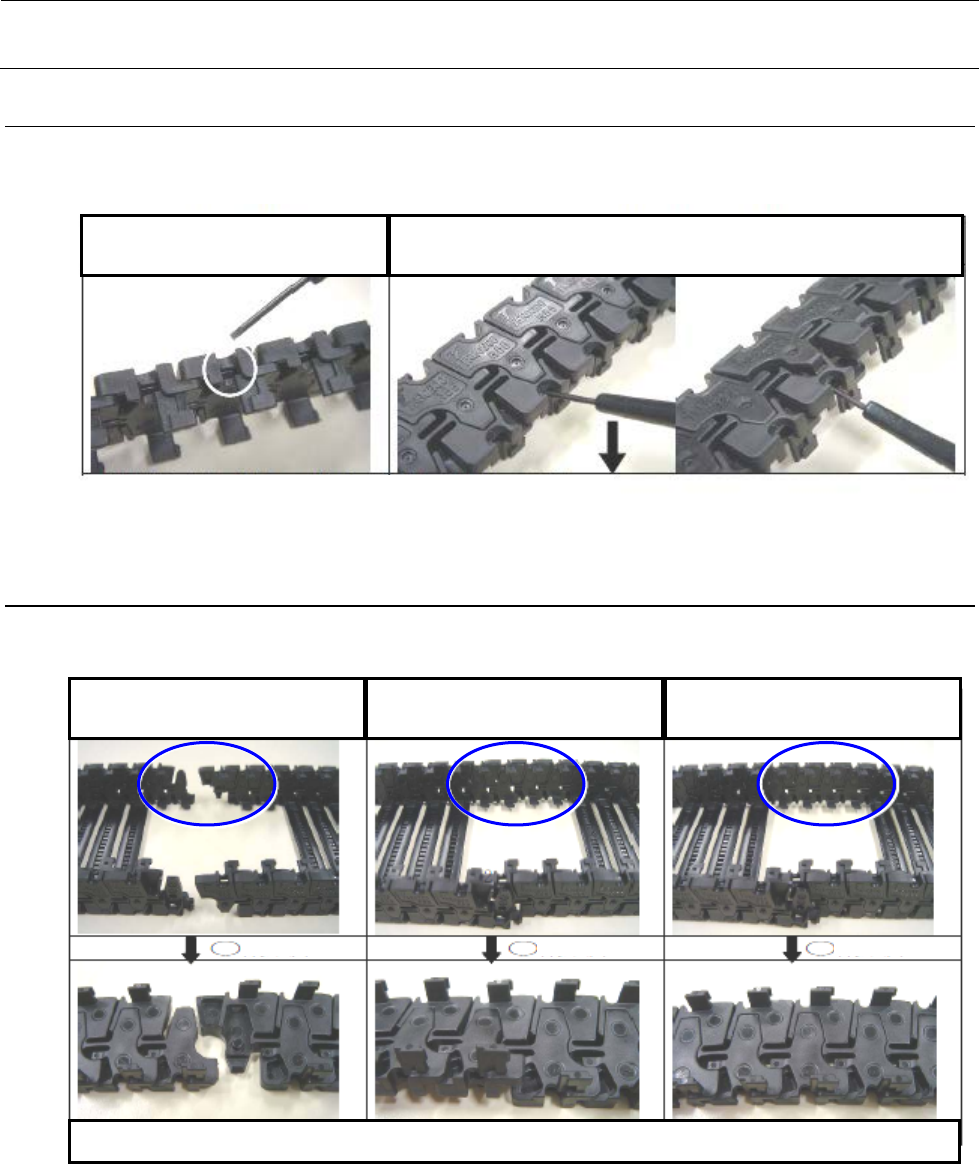

1-5-3 链板键的分离
按下述操作顺序分离链板键将其卸下。
1-5-4 电缆拖链的连接
更换链板键，按下述操作顺序将链板键与链板键连接。
1） 将一字螺丝刀插入链板键的下
面（内周侧）的孔内。
2） 把一字螺丝刀朝箭头方向撬即可使链板键脱开。
注）请使用前端宽度为3.5mm以下的一字螺丝刀。
1） 拆下两端各2个链板键对应的
链板，对齐方向。
2） 将链板键上侧的凸出部嵌入
相隣链板键的凹部。
3） 嵌入链板键的下侧。
4） 反侧也请同样地连接。
部放大图 部放大图 部放大图
