维修调整要领书 1- 31 1- 6 X 滚珠螺杆的更换 1-6- 1 更换 X 滚珠螺杆的准备 （ 1 ） 左侧的 X_FR AME_END _SUPPORT_F 的拆卸。【仅 RS - 1R 实施】 X_FRAME_E ND_SUPPORT _F ① 拆下 SL6042592TN 2 个 。 ② 拆下 SL6054592TN 2 个 。 ③ 拆下 SL6053592TN 2 个 。
维修调整要领书
1-30

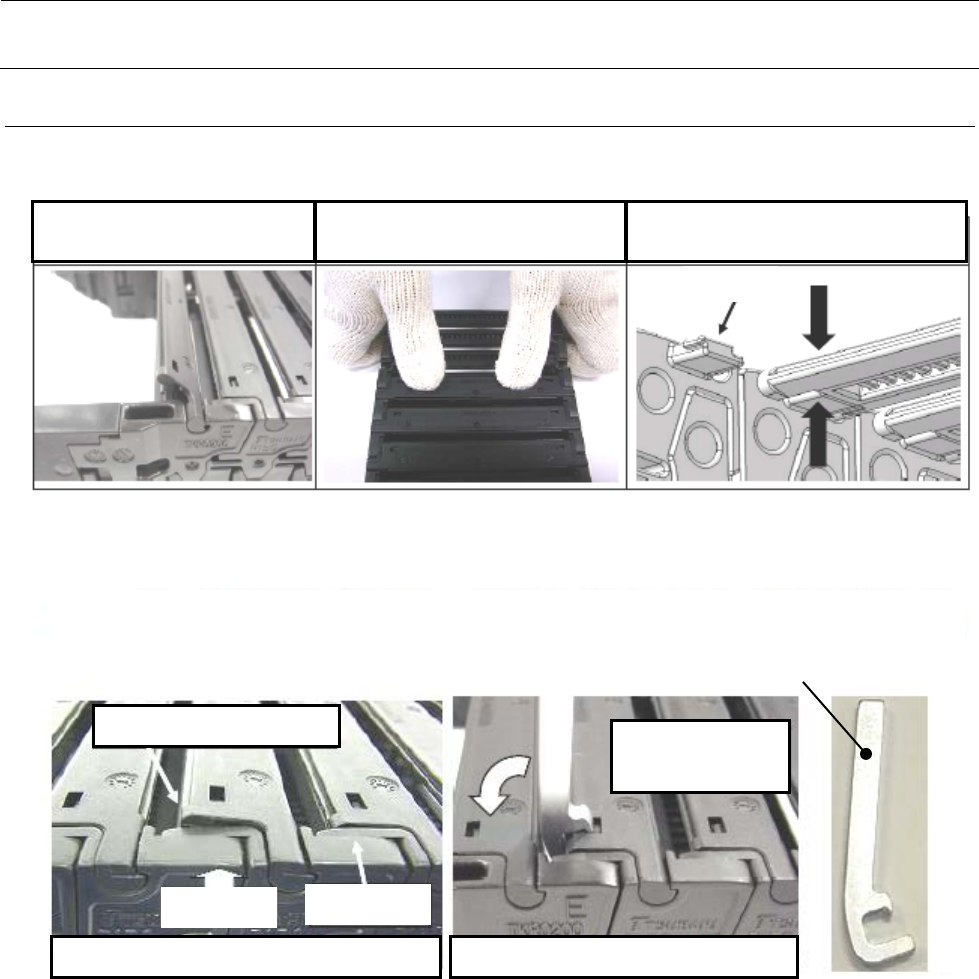

1-5-5 链板・支撑板的安装
按下述操作顺序将链板・支撑板装到链板键上。
1） 将链板的轴插入链板键。
2） 在距链板两端20mm左右处用两
手按入安装。
3） 用手指夹住链板键的键舌部和链
板，使嵌入。
注1） 请务必要确认链板是否已确实嵌入链板键的键舌部。
如安装得不正确，运行中链板可能脱落。
键舌部
从上下夹住
※ 当链板未正确安装时，会像照片①所示那样端部处于浮起状态，故使用前请务必要检查。
※
链板浮起时，请按照片②所示，在链板的左右两端用链板安装工具把链板键的键舌部与链板的连接部牢靠地
嵌入。
未正确安装的状态
浮起
正常状态
照片① 链板浮起的状态（安装不到位）
照片② 利用链板安装工具进行安装
注） 利用杠杆原
理嵌入。
链板安装工具
维修调整要领书
1-31

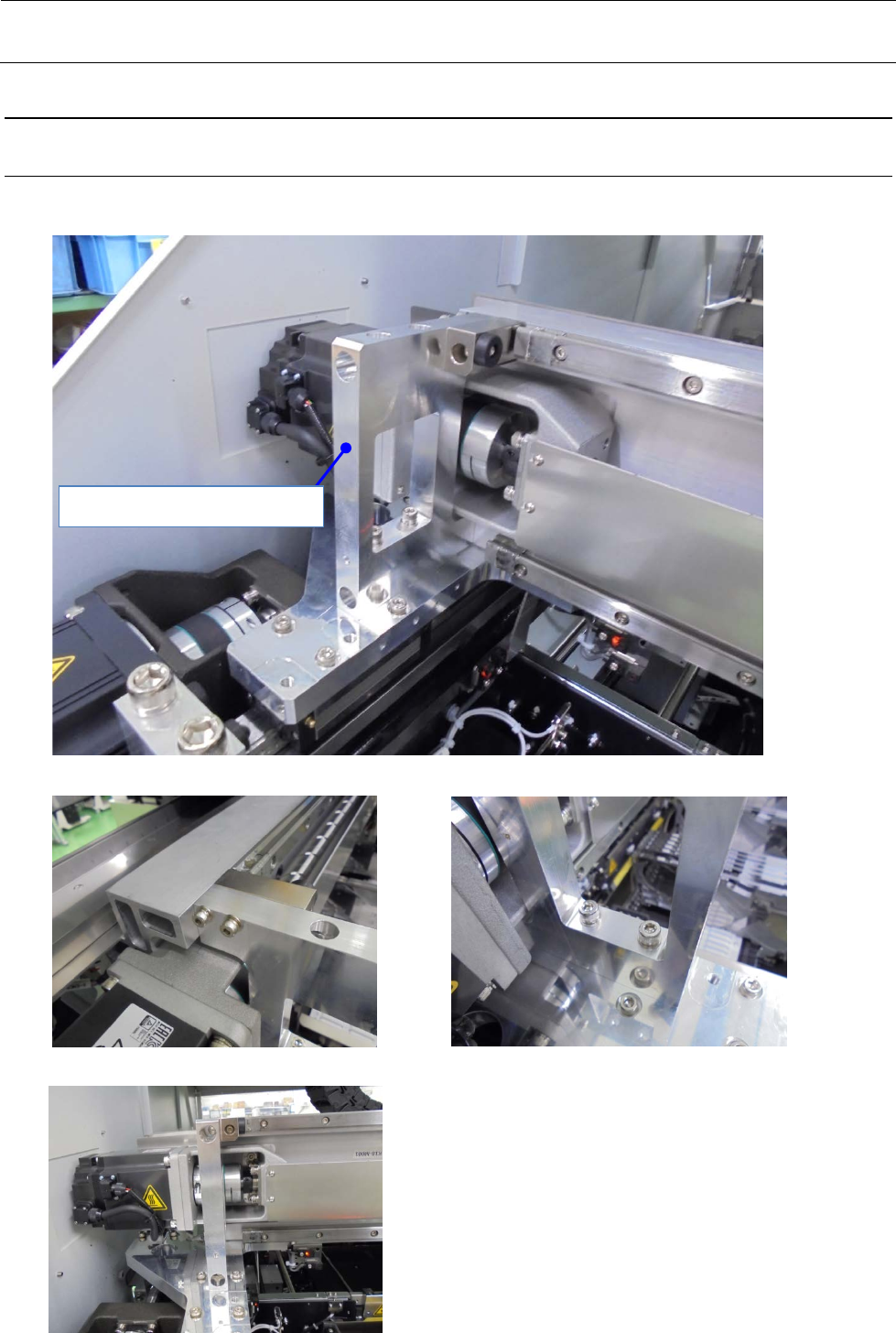

1-6 X 滚珠螺杆的更换
1-6-1 更换 X 滚珠螺杆的准备
（1） 左侧的 X_FRAME_END_SUPPORT_F 的拆卸。【仅 RS-1R 实施】
X_FRAME_END_SUPPORT_F
①拆下
SL6042592TN 2
个。
②拆下
SL6054592TN 2
个。
③拆下
SL6053592TN 2
个。
维修调整要领书
1-32
（2） X_OIL_GUARD_F 的拆卸
将HEAD_PLATE向右侧靠。
拆下
SM3040652TN 2
个。
拆下
SM3040652TN 2
个。
拆下
SM3030552TN 4
个。
将
HEAD_PLATE
向左侧靠，
拆下X_OIL_GUARD_F。
X_OIL_GUARD_F
