维修调整要领书 1- 33 （ 3 ） X_OIL_GU ARD_3010 的拆卸 （ 4 ） 拆下 X_MOTOR 电缆 拆下 SM3030552TN 4 个。 拆下 SM3040652TN 1 个。 拆下 _OIL_GUARD_3010 。 拆下 SM3040652TN 1 个。 拆下连接器。
维修调整要领书
1-32

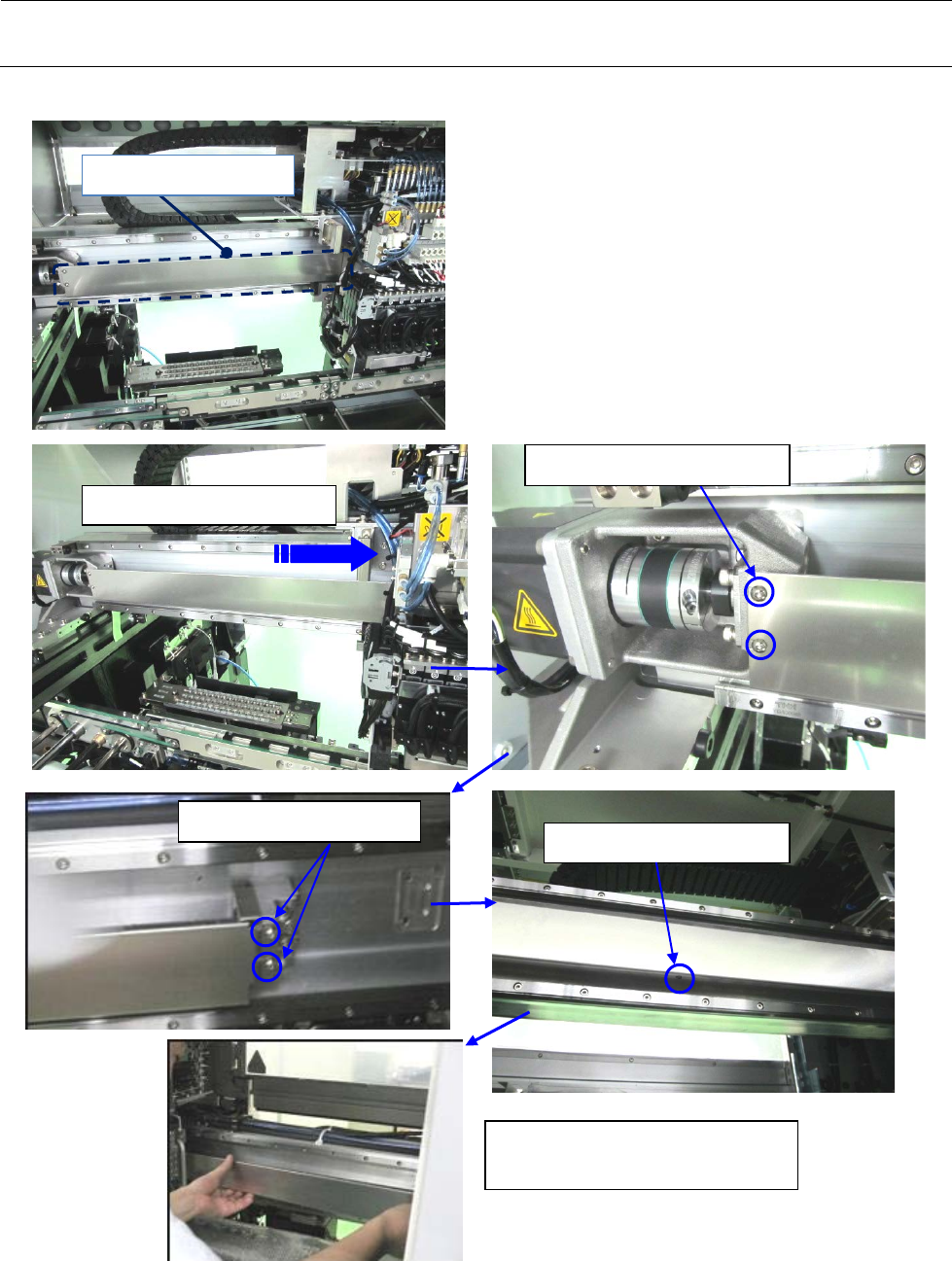

（2） X_OIL_GUARD_F 的拆卸
将HEAD_PLATE向右侧靠。
拆下
SM3040652TN 2
个。
拆下
SM3040652TN 2
个。
拆下
SM3030552TN 4
个。
将
HEAD_PLATE
向左侧靠，
拆下X_OIL_GUARD_F。
X_OIL_GUARD_F
维修调整要领书
1-33

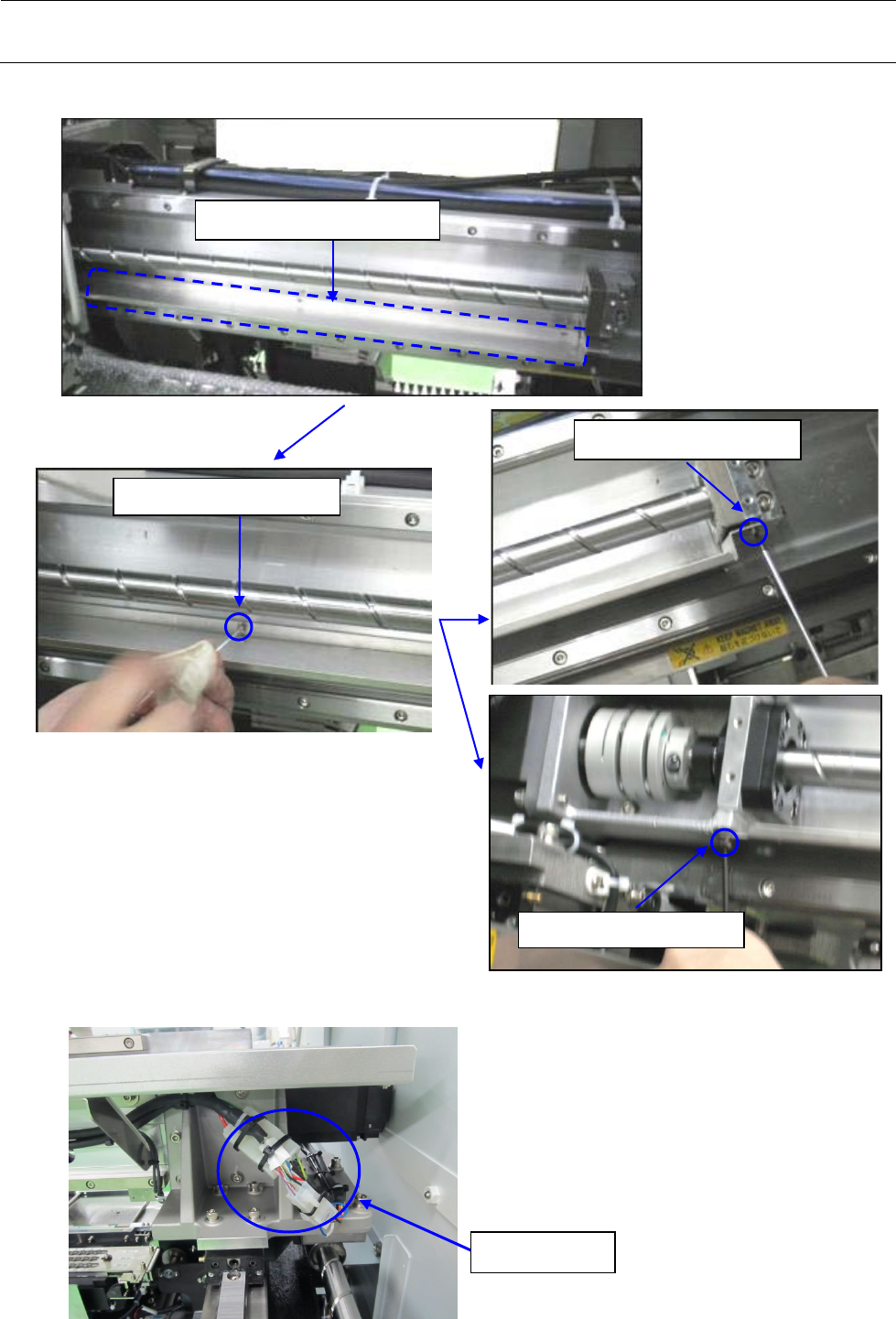

（3） X_OIL_GUARD_3010 的拆卸
（4） 拆下 X_MOTOR 电缆
拆下SM3030552TN 4个。
拆下SM3040652TN 1个。
拆下_OIL_GUARD_3010。
拆下SM3040652TN 1个。
拆下连接器。
维修调整要领书
1-34
1-6-2 X 滚珠螺杆的拆卸
（1）松开 X 电动机的滚珠螺杆侧联轴节。
（2）松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。
※ 拆下止动螺丝后，注意不要丢失调整块。
调整块与锁紧螺母是一套。
【锁紧螺母（货号：40093876）】
（3）卸下 X 滚珠螺杆架组件。
（4）卸下 X 滚珠螺杆架组件的固定螺丝。
调整块
17
一头的扳手
22一头的扳手
卸下SL6044092TN 2个。
卸下SL6042592TN 2个。
卸下SL6053092TN 2个。
X滚珠螺杆架组件
COUPLING_X_螺丝
COUPLING_X
