维修调整要领书 1- 36 （ 8 ）将 HEA D_UNI T 移动到右侧，在此状态下卸下 X 滚珠螺杆。 （ 9 ）从卸下的 X 滚珠螺杆上分别取出 C 型挡圈、轴承。 （ 10 ）拆下 C 型挡圈，从 X 滚珠螺杆中卸下轴承。 X 滚珠螺杆卸下后 MOTOR_FRAME 侧 （ L 侧 ) X_BS_NUT_FRAME 侧 （ R 侧 ) X_BS_NUT_FRAME 卸下状态的 X 滚珠螺杆 C 型挡圈 轴承 拆下 C 型挡圈 …
维修调整要领书
1-35
（5）将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。
（6）卸下 X 滚珠螺杆_螺母部的固定螺丝。
（7）卸下锁紧螺母、轴环。
锁紧螺母
轴环
一面把
X
滚珠螺杆朝右方向拉，一面转动锁紧
螺母卸下。
同样地也卸下轴环。
轴环（货号：
40177466
）
锁紧螺母（货号：40093876）
将 X_滚珠螺杆向左侧
移动。
X滚珠螺杆支承件
维修调整要领书
1-36
（8）将 HEAD_UNIT 移动到右侧，在此状态下卸下 X 滚珠螺杆。
（9）从卸下的 X 滚珠螺杆上分别取出 C 型挡圈、轴承。
（10）拆下 C 型挡圈，从 X 滚珠螺杆中卸下轴承。
X滚珠螺杆卸下后
MOTOR_FRAME 侧 （L 侧)
X_BS_NUT_FRAME 侧 （R 侧)
X_BS_NUT_FRAME
卸下状态的X滚珠螺杆
C
型挡圈
轴承
拆下C型挡圈
卸下轴承
维修调整要领书
1-37

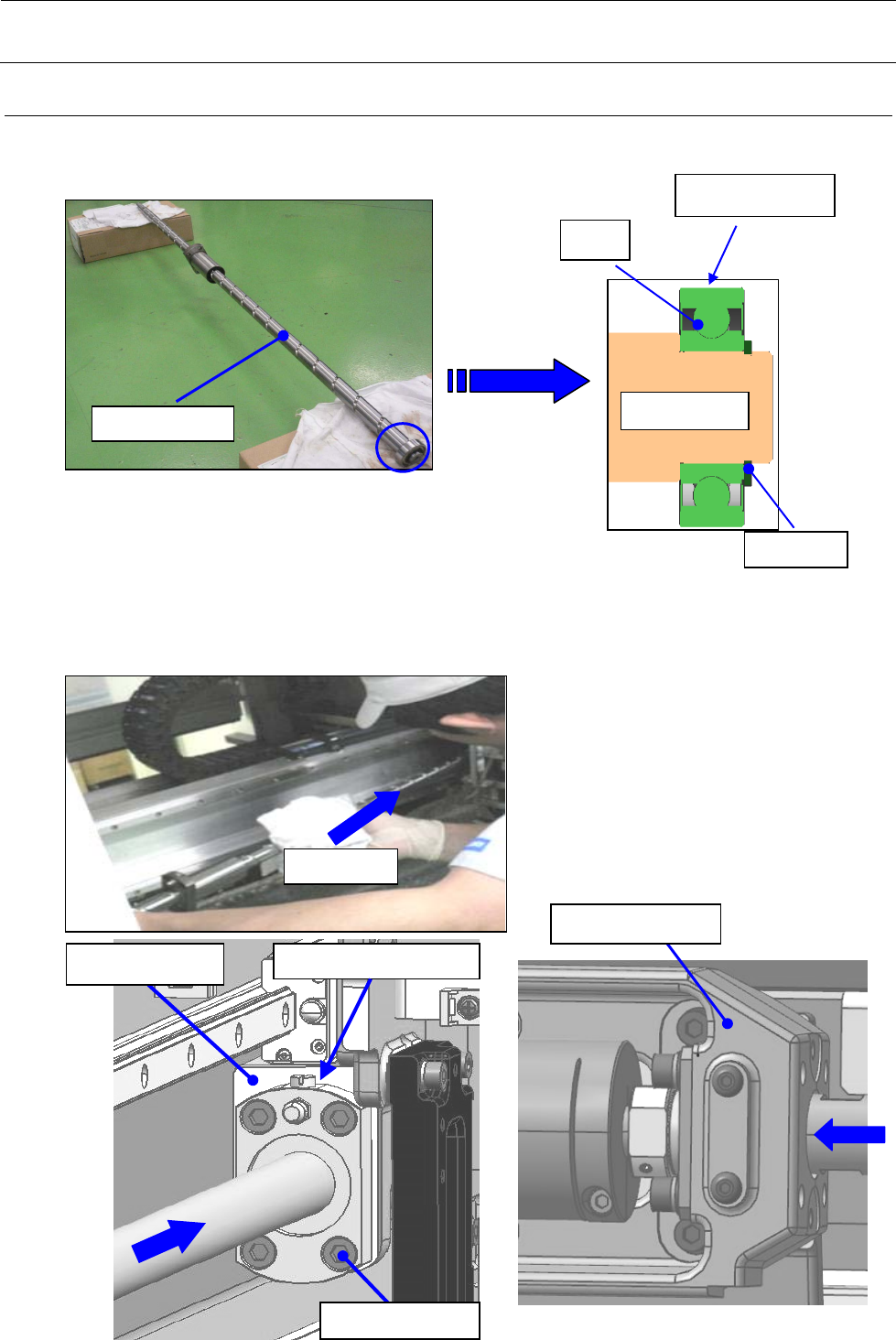

1-6-3 X 滚珠螺杆的安装
（1）将 1-6-2（10）中卸下的 C 型挡圈、轴承分别安装到新的
X 滚珠螺杆（货号：40098047）中。
（2）对 1-6-3（1）中组装好的 X 滚珠螺杆进行安装。
将 HEAD_UNIT 朝右方向移动，
把 X 滚珠螺杆_螺母部插入 HEAD_PLATE 后，
用 SM6061602TN（4 个）临时紧固。
临时紧固后，一面将 HEAD_UNIT 朝左方向移动，
一面把 X 滚珠螺杆插入 X_MOTOR_FRAME_2。
C型挡圈
轴承
X
滚珠螺杆
涂敷NSL润滑脂
新的滚珠螺杆
X 滚珠丝杠 螺母部
SM6061602TN
HEAD_PLATEE
X_MOTOR_FRAME
插入方向
