维修调整要领书 1- 42 （ 5 ） X 轴的滑动负荷测量方法 1 ） 将 HEAD_ UNIT 向左移动。 2 ） 从左按到右，测定 3 次最大值后求平均值。 3 ） 从右按到左，测定 3 次最大值后求平均值。 （ 6 ）确认（ 5 ）之 2 ）的平均值与（ 5 ）之 3 ）的平均值之差为 5[N ] 以下。
维修调整要领书
1-41
（3）来回几次移动 HEAD_UNIT，要移动到触及左右方的 X_STOPPER，检查移动是否阻滞。测量
滑动负荷，确认在 50[N]以下。
不符合规格时，回到 1-6-4（1）从新调整。
（关于 X 轴的滑动负荷测量方法，请确认 1-6-4（5）。）
（4）加注 NSL 润滑脂，把 HEAD_UNIT 向左右移动，要使润滑脂遍及轴的整体。
※ 溢出的润滑脂要用回丝擦去。

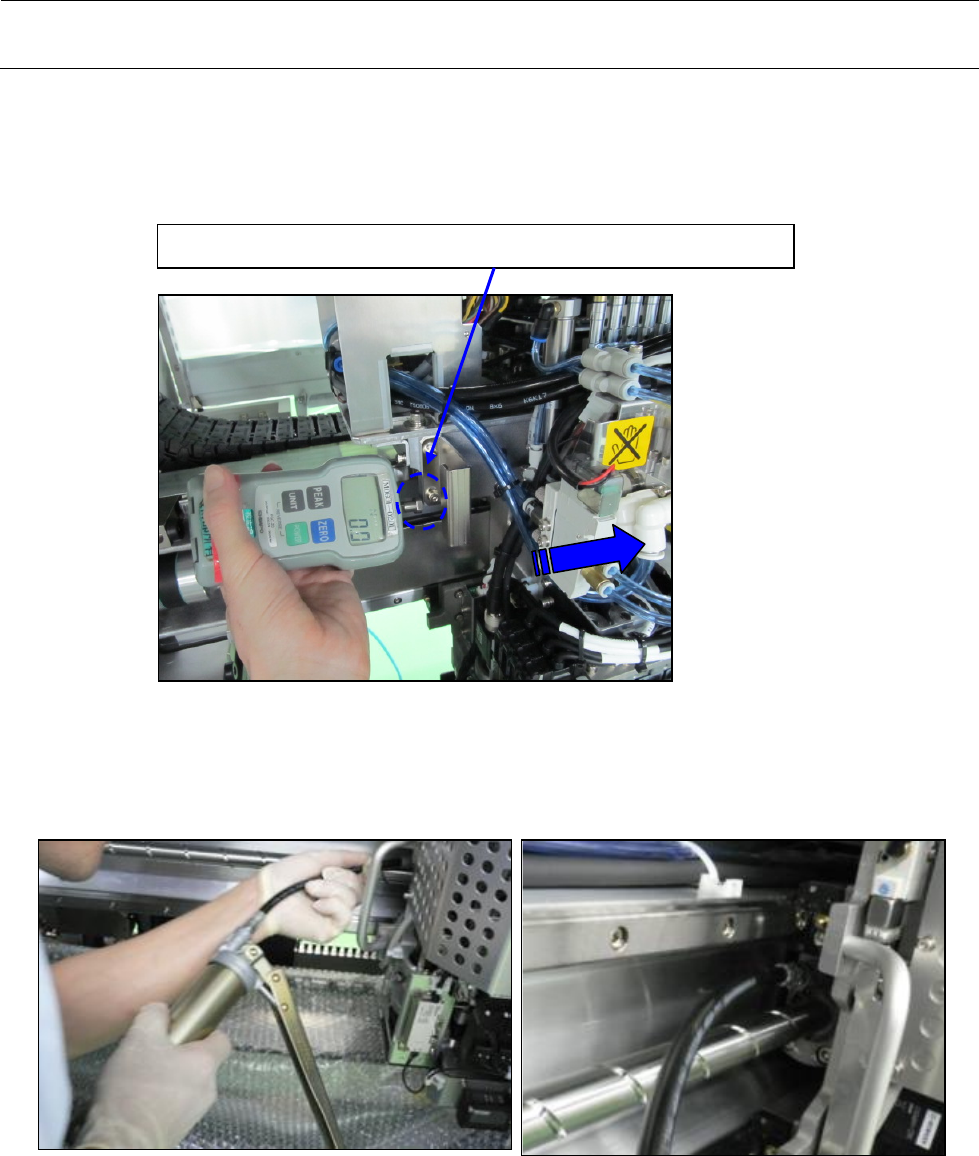

※将推拉测力计的前端抵住
HEAD_PLATE
，将
HEAD
从左向右移动。
维修调整要领书
1-42
（5）X 轴的滑动负荷测量方法
1） 将 HEAD_UNIT 向左移动。
2） 从左按到右，测定 3 次最大值后求平均值。
3） 从右按到左，测定 3 次最大值后求平均值。
（6）确认（5）之 2）的平均值与（5）之 3）的平均值之差为 5[N]以下。
维修调整要领书
1-43
（7）旋紧联轴节_X 的螺丝（螺丝安装扭矩：3.7[N・m]）。
（8）X_OIL_GUARD 的安装
安装 X_MOTOR 电缆、X_OIL_GUARD_F_L、X_OIL_GUARD_U_3010。
（按照与 1-6-1 章相反的顺序进行操作。）
（9）X_FRAME_END_SUPPORT_F 的安装【仅 RS-1R 实施】
安装 X_FRAME_END_SUPPORT_F。
（按照与 1-6-1 章相反的顺序进行操作。）
（10）原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，确认返回原点。
3） 进行跑合运转（预热运转_对角・高速 2）8 小时左右。※以 8 小时作为大致的时间标准。
COUPLING_X_螺丝
COUPLING_X
