维修调整要领书 1- 44 1- 7 Y 滚珠螺杆的更换 1-7- 1 更换 Y 滚珠螺杆的准备 （ 1 ） 卸下装置前部 _F 侧的 COVE R_S UR_F_MOT OR_B R 、 M OT OR _COVER 。 （ 2 ） 卸下装置后部 _R 侧的 MOTOR_COVER_ R 。 B COVER SCREW （ ×4 ） MOTOR C OVER B COVER SCREW （ ×4 ） COVER SUR F MOTOR…
维修调整要领书
1-43

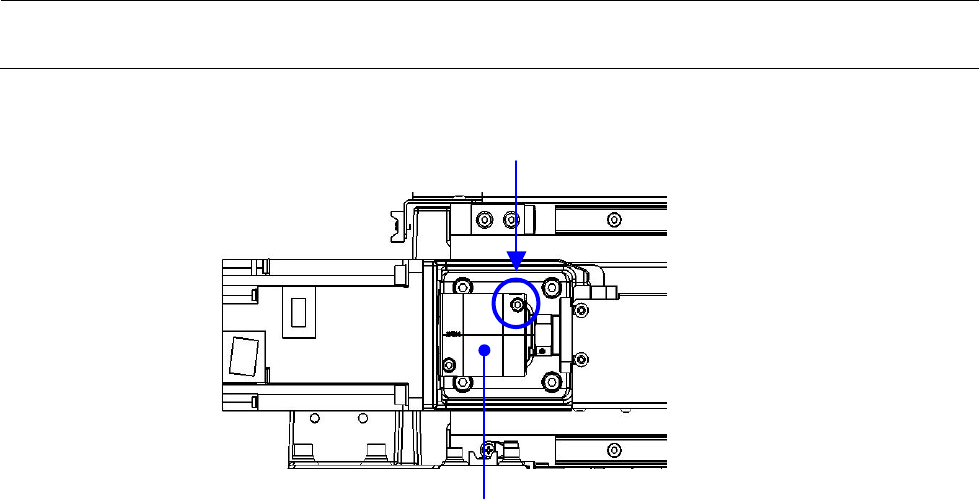

（7）旋紧联轴节_X 的螺丝（螺丝安装扭矩：3.7[N・m]）。
（8）X_OIL_GUARD 的安装
安装 X_MOTOR 电缆、X_OIL_GUARD_F_L、X_OIL_GUARD_U_3010。
（按照与 1-6-1 章相反的顺序进行操作。）
（9）X_FRAME_END_SUPPORT_F 的安装【仅 RS-1R 实施】
安装 X_FRAME_END_SUPPORT_F。
（按照与 1-6-1 章相反的顺序进行操作。）
（10）原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，确认返回原点。
3） 进行跑合运转（预热运转_对角・高速 2）8 小时左右。※以 8 小时作为大致的时间标准。
COUPLING_X_螺丝
COUPLING_X
维修调整要领书
1-44
1-7 Y 滚珠螺杆的更换
1-7-1 更换 Y 滚珠螺杆的准备

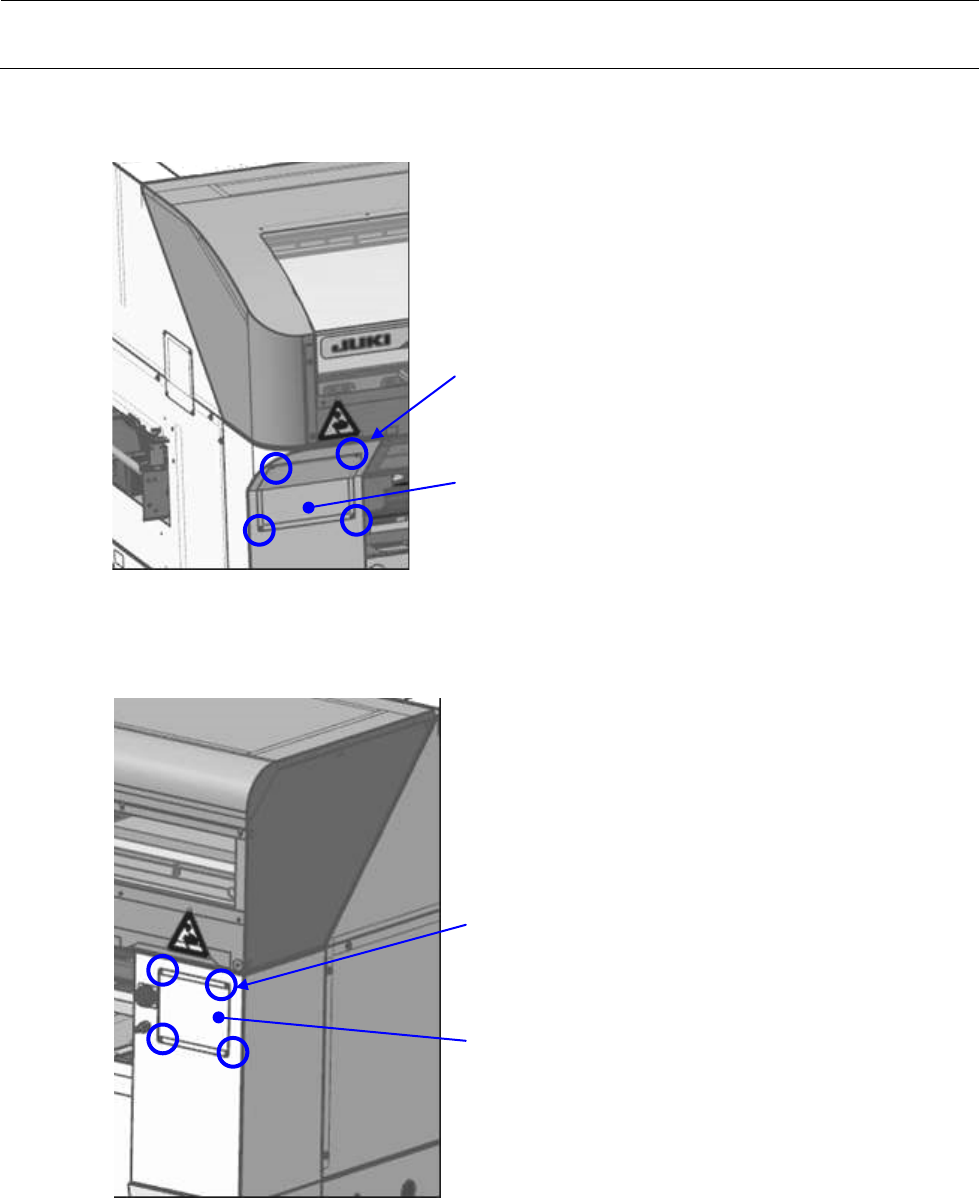

（1） 卸下装置前部_F 侧的 COVER_SUR_F_MOTOR_BR、MOTOR_COVER。
（2） 卸下装置后部_R 侧的 MOTOR_COVER_R。
B COVER SCREW（×4）
MOTOR COVER
B COVER SCREW（×4）
COVER SUR F MOTOR BR
MOTOR_COVER_R
B COVER SCREW（×4）
维修调整要领书
1-45
（3） 卸下装置前部_L 侧的 MOTOR_COVER。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
B_COVER_SCREW
（
×4
）
MOTOR COVER
MOTOR COVER R
B COVER SCREW（×4）
