维修调整要领书 1- 45 （ 3 ） 卸下装置前部 _L 侧的 MOTOR_COVER 。 （ 4 ） 卸下装置后部 _L 侧的 M OT OR _COVER_R 。 B_COV ER_SCREW （ ×4 ） MOTOR C OVER MOTOR C OVER R B COVER SCREW （ ×4 ）
维修调整要领书
1-44
1-7 Y 滚珠螺杆的更换
1-7-1 更换 Y 滚珠螺杆的准备
（1） 卸下装置前部_F 侧的 COVER_SUR_F_MOTOR_BR、MOTOR_COVER。
（2） 卸下装置后部_R 侧的 MOTOR_COVER_R。
B COVER SCREW（×4）
MOTOR COVER
B COVER SCREW（×4）
COVER SUR F MOTOR BR
MOTOR_COVER_R
B COVER SCREW（×4）
维修调整要领书
1-45
（3） 卸下装置前部_L 侧的 MOTOR_COVER。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
B_COVER_SCREW
（
×4
）
MOTOR COVER
MOTOR COVER R
B COVER SCREW（×4）
维修调整要领书
1-46

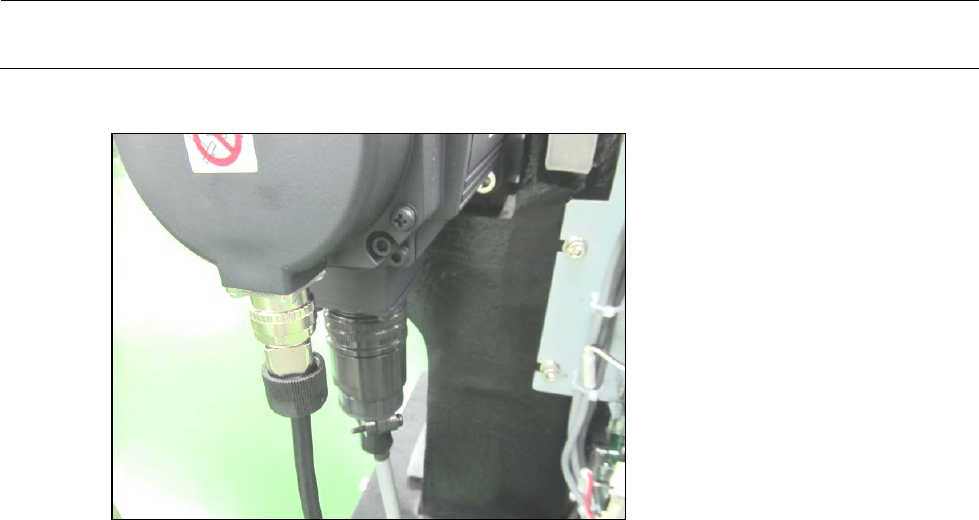

（5） 拆下 Y_MOTOR 电缆。
