维修调整要领书 1- 46 （ 5 ） 拆下 Y_ MOTOR 电缆。
维修调整要领书
1-45
（3） 卸下装置前部_L 侧的 MOTOR_COVER。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
B_COVER_SCREW
（
×4
）
MOTOR COVER
MOTOR COVER R
B COVER SCREW（×4）
维修调整要领书
1-46
（5） 拆下 Y_MOTOR 电缆。
维修调整要领书
1-47

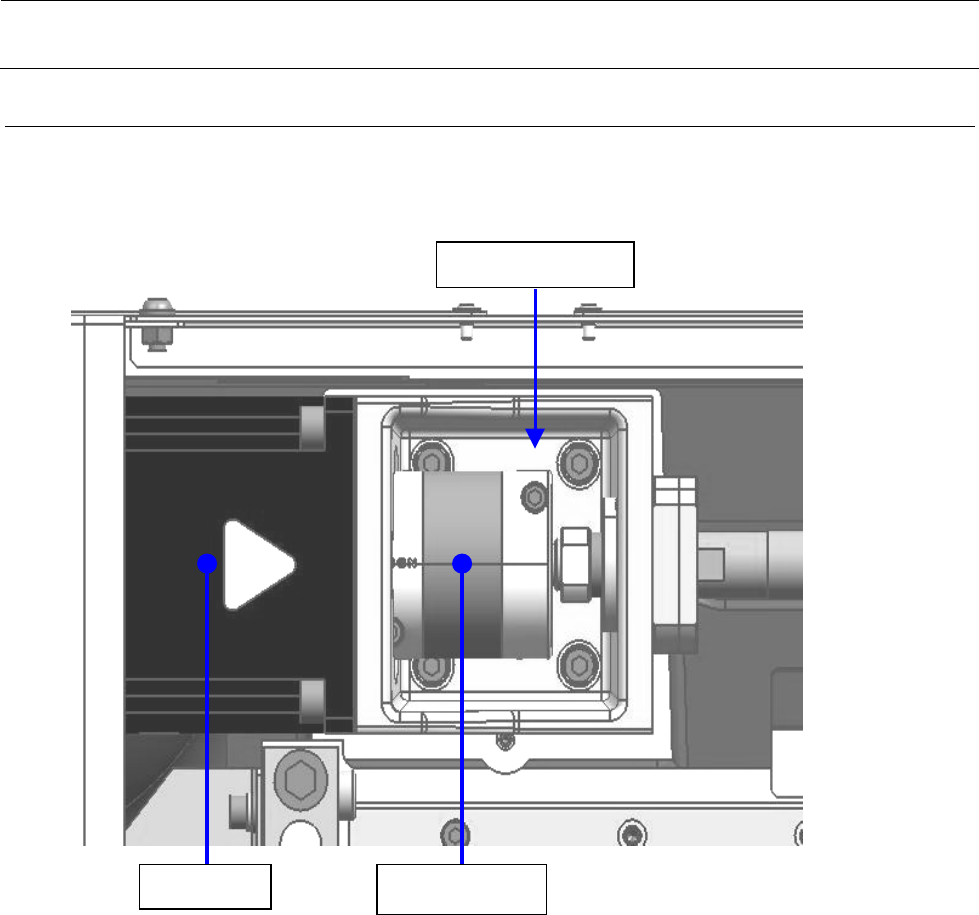

1-7-2 Y 滚珠螺杆的拆卸
（1） 松开联轴节的螺丝。
※ 不要拆下联轴节的螺丝。
●YL
Y_MOTOR 连接
连接螺丝
