维修调整要领书 1- 52 【 RS -1R 】 （ 8 ） 按下图所示拆下 END _BRACKET 的安装螺丝。 （ 9 ） 从 Y 轴的滚珠螺杆取下锁定螺母，拆下轴承。 END_BRACKET 锁定螺母 轴承
维修调整要领书
1-51
【RS-1XL】
（6） 按下图所示拆下 END_BRACKET 的安装螺丝。
（7） 从 Y 轴的滚珠螺杆取下锁定螺母，拆下轴承。
END_BRACKET
锁定螺母
轴承
维修调整要领书
1-52

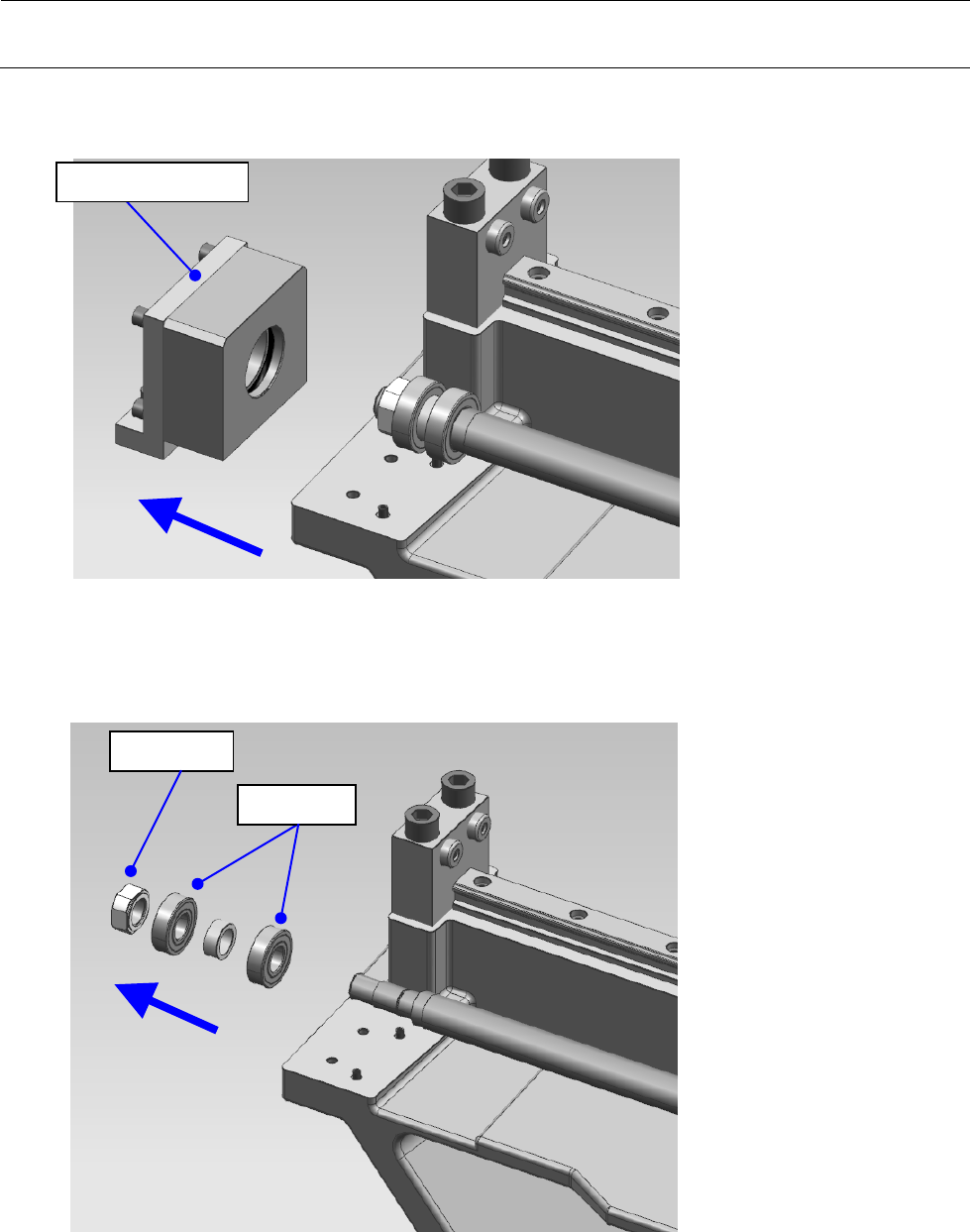

【RS-1R】
（8） 按下图所示拆下 END_BRACKET 的安装螺丝。
（9） 从 Y 轴的滚珠螺杆取下锁定螺母，拆下轴承。
END_BRACKET
锁定螺母
轴承
维修调整要领书
1-53

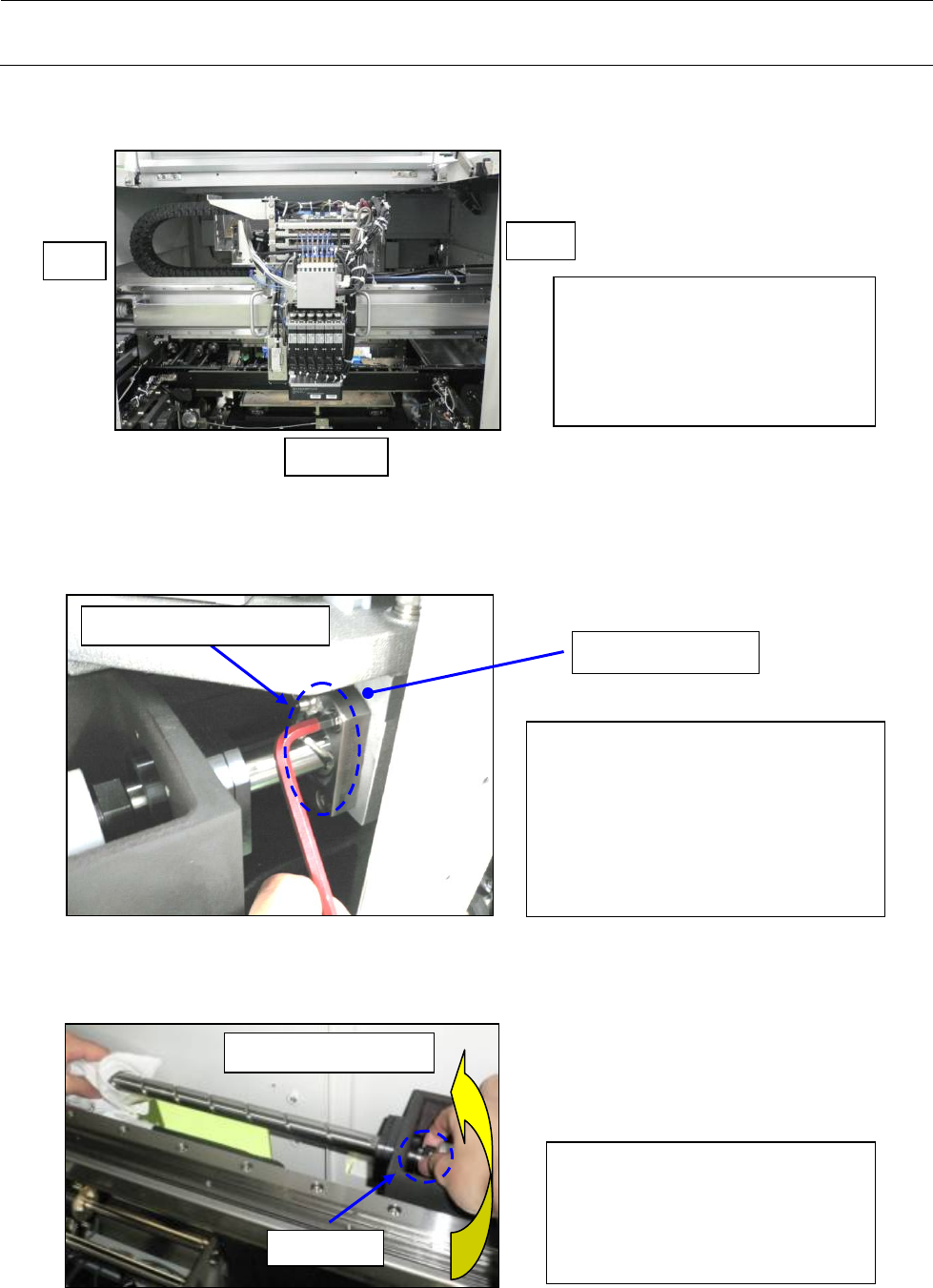

（10） 卸下 Y 滚珠螺杆螺母的固定螺丝
（11） 卸下前侧的锁紧螺母和间隔圈
拆下SM6062002TN 4个。
操作前应把
HEAD_UNIT
移到前侧。
要更换R侧的滚珠螺杆时，
应将HEAD_UNIT向L侧靠。
要更换L侧的滚珠螺杆时，
应将HEAD_UNIT向R侧靠。
拆下
SM60602002TN 4
个。
拆下SM60602002TN后，
应使HEAD_UNIT向后侧靠。
更换反侧的滚珠螺杆时，
也要同样进行。
※要向后侧靠，以免滚珠螺杆螺母从
Y_BS_CONNECTOR脱出。
Y_BS_CONNECTOR
将
HEAD_UNIT
向后侧靠之后，要用
左手拿住滚珠螺杆的轴，一面把滚珠
螺杆向后侧按，一面用右手转动锁紧
螺母使之松开。
此时间隔圈也要拆下。
锁紧螺母
转动锁紧螺母的方向
前侧
L侧
R
侧
