维修调整要领书 2- 14 2-1-8 贴装头提升气缸的 更换 1 ） 关闭主机的空气源。 2 ） 拆下螺母的气缸尖， 除去释放闩。 3 ） 拆下气缸上连接的φ 4 空 气管子。 4 ） 拆下气缸。 5 ） 弯管，速度控制器， 气缸托架，并取出自动开关 。 6 ） 组装请按相反的步骤 进行。 7 ） 如果连控制器也更换 了，则 在装 释放闩之前需要 调 整。 请参照＜ 速度控制器的调整 步骤＞。 ※ 释放闩组件位置为离 气缸杆端 6m …
维修调整要领书
2-13
2-1-7 Z 滑动轴的更换
当更换了 Z 滑动轴时，需要重新输入 Z 轴高度有关、激光有关的 MS 参数。（输入项目请参照第 2-2
项【更换贴装头后的从新调整】。）
1） 如果有必要，拆下 Z 轴电机。请参照第 2-1-2 项【Z 电动机的更换】。
2） 拆下联轴节下侧的止动螺丝。
3） 在 Z 轴滑动马苏拉出在向下的方向。
4） 组装请按相反的步骤进行。
※ 对齐的平坦部和固定 Z 滑动轴在轴的固定螺钉的位置。请组装推到在杯环 O 形环被轻轻粉碎的程
度。如果推薄弱，原因漏气。
※ 检查戏是不是在 Z 滑动轴。
止动螺钉（两个下） M3 L=3
Z 滑动轴
联轴节
维修调整要领书
2-14
2-1-8 贴装头提升气缸的更换
1） 关闭主机的空气源。
2） 拆下螺母的气缸尖，除去释放闩。
3） 拆下气缸上连接的φ4 空气管子。
4） 拆下气缸。
5） 弯管，速度控制器，气缸托架，并取出自动开关。
6） 组装请按相反的步骤进行。
7） 如果连控制器也更换了，则在装释放闩之前需要调整。请参照＜速度控制器的调整步骤＞。
※ 释放闩组件位置为离气缸杆端 6mm。
※ 自动开关的安装位置为离气缸下端 3.5mm。
※ 请以手动方式开动电磁阀，确认释放闩上下活动顺畅。
＜速度控制器的调整步骤＞
① 从顶部菜单进入 MS 参数，选择功能条中的[简易控制] →［MSP］选项卡，在此状态下按紧急停
止按钮。
② 选择[喷嘴提升气缸]，使气缸启停（ON/OFF），使显示时间（msec）符合规格值。
（2 旋转从全闭半开放是一个标准的）
③ 气缸下降时间 120±5 msec（左右之差在 5 msec 以内）
气缸杆
释放闩
附属螺母
平垫片
6mm
维修调整要领书
2-15

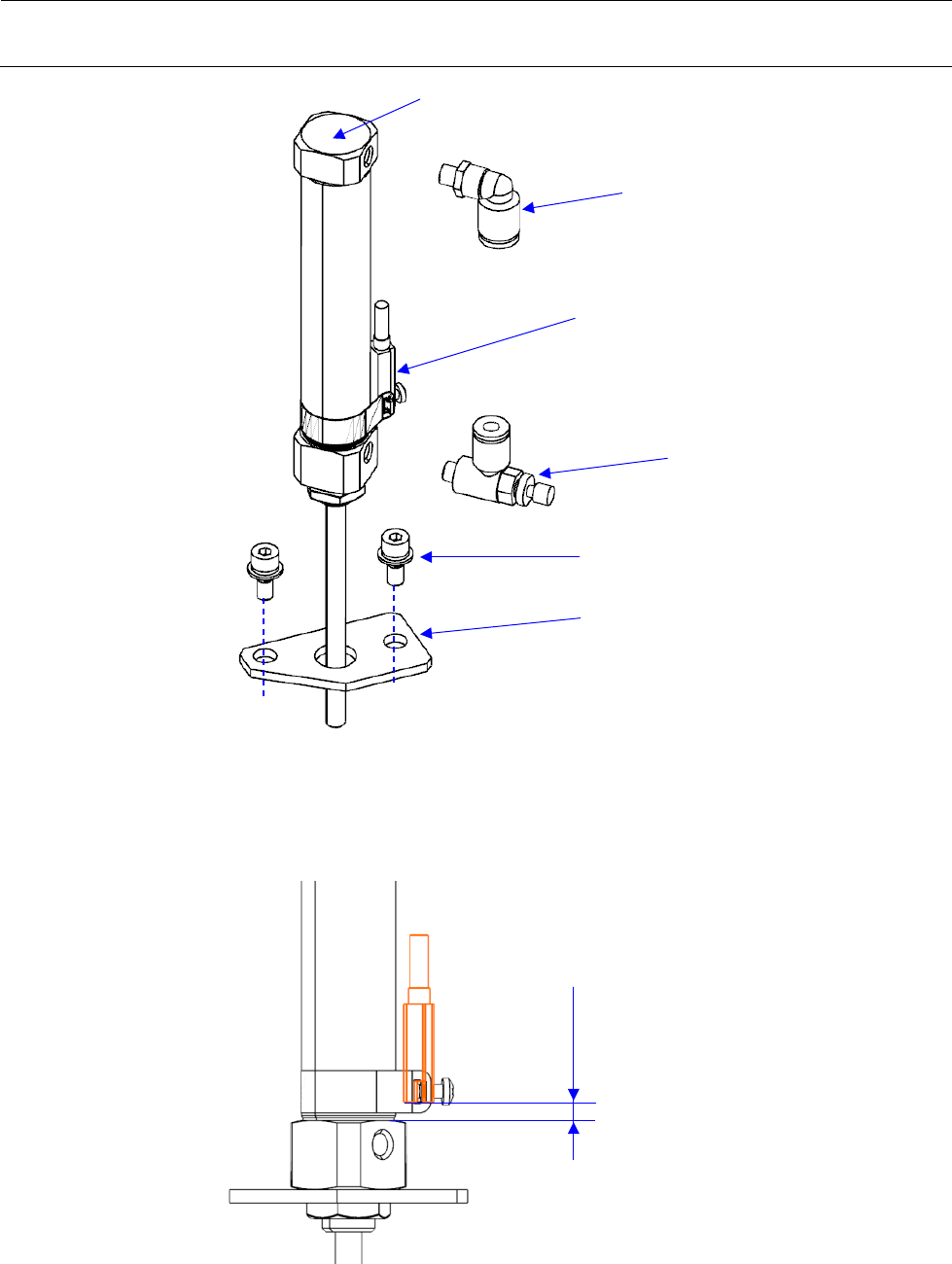

弯管
速度控制器
自动开关
气缸托架
气缸
带垫片内六角螺栓
M4 L=10
3.5mm
