维修调整要领书
2-16
2-1-9 θ原点传感器的更换
2-1-9-1 光纤传感器的更换
1） 拆下 T 传感器托架。请参照第 2-1-3 项【θ 电动机的更换】。
2） 将光纤传感器从 T 传感器托架上拆下。
3） 组装请按相反的步骤进行。
4） 安装后，请旋转 Z 轴，确认已检知皮带原点（印刷字）。
※组装光纤传感器的位置，从 T 传感器托架表面，两大内线：外 6.3±0.5mm 时，2 件：8.1 调整到±0.5mm。
组装方向，与白色标记在电缆和装配在上侧。
※ 光纤传感器请插入到传感器放大器深处。
※ 光纤请用附属的刀具切断前端，调节长度。
光纤传感器
T 传感器托架
附件及配件螺母平垫圈
用白色标记电缆的上侧标记
6.3±0.5mm
（两个中）
8.1±0.5mm（两个外）
维修调整要领书
2-17
2-1-9-2 传感器放大器的更换
1） 抬起传感器放大器保护盖，竖起位于光纤插入部附近的手柄，将光纤连接器从放大器中拔出。
2） 拆下传感器放大器两侧的固定连接器。
3） 将传感器放大器向下按入，在此状态下将光纤插入侧抬起拆下。
4） 组装请按相反的步骤进行。
5） 更换后，请进行传感器阈值的设置。
※ 光纤传感器请插入到传感器放大器深处。
锁定状态
解除锁定状态
保护盖
光纤
传感器放大器
固定连接器（双方）
维修调整要领书
2-18

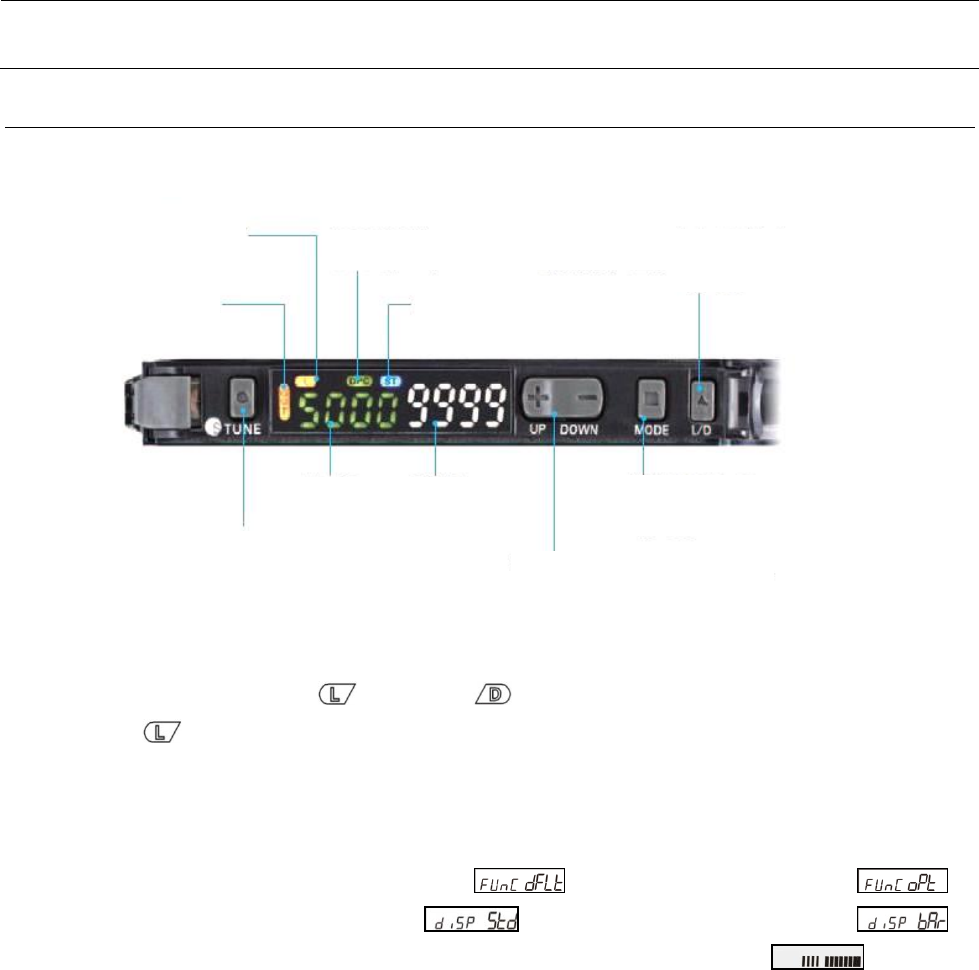

2-1-9-3 传感器阈值的设置
1) 确认[ L／D 显示灯 ] 为 。 如果是 ，按下[ △L／D 按钮 ] ，将 [ L／D 显示灯 ] 变
更为 。
2) 将皮带的白色标记对准传感器检测位置，使受光量大体达到最大，按下[ S.TUNE 按钮 ] 。
3) 将轴旋转 180 度，将皮带的黑色部分对准传感器的检测位置，按下[ S.TUNE 按钮 ] 。 确认[ ST
显示灯 ] 亮灯。
4) 按下[ □MODE 按钮 ] 3 秒钟以上，设置为 ，按 下 [ DOWN 按钮 ]，变更为 。
5) 按下几次[□MODE 按钮 ] ，设置为 ，按下几次[ DOWN 按钮 ] ，变更为 。
6) 按下[ □MODE 按钮 ] 3 秒钟以上，将绿色、白色数显部分的显示设置为 。
7) 用手旋转θ轴，确认在皮带的标记位置上 [ OUT 显示灯
] 亮灯，在其他位置上熄灯。
[L/D
显示灯
]
显示入光时 ON(L)／
遮光时 ON(D)的
设置状态
[OUT
显示灯
]
输出 ON 时亮灯
[DPC
显示灯
]
动态功率控制功能有效时亮灯
[ST
显示灯
]
执行智能调谐时亮灯
[
△
L/D
按钮
]
入光时 ON(L) ／遮光时
ON(D)的切换
[S.TUNE
按钮
]
执行智能调谐
阈值
绿色数显
受光量
白色数显
[
＋－
UP/DOWN
按钮
]
实施阈值的微调或设置参数的变更
[
□
MODE
按钮
]
检测模式／设置模式的切换
