KKH-1008
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1
KG2-M9105-00 PULLEY 1,SPLINE
1 /
Í
39
KKH-M9136-00 PLATE,EDGE 3
8 /
2
KG2-M9108-11 COLLAR,CONVEYOR
2
/
Í
40
3
KGA-M9113-00 GUIDE 1,END
2 /
41
4
KGA-M9114-00 GUIDE 2,END
2 /
42
5
KGK-M9170-00 DC MOTOR ASSY.
1 B
43
6
KGT-M9193-00 NUT PLATE
4 /
44
7
KGY-M9140-A0 PULLEY,CONV. ASSY
4 /
45
8
KH2-M9105-11 PULLEY,MOTOR:P30-3GT
2 /
46
9
KHY-M9113-00 PULLEY 1,MOTOR
1
/
47
10
KHY-M9117-00 SPLINE 1
1 /
Í
48
11
KHY-M9118-00 BRACKET F,COLLAR
1 /
Í
49
12
KHY-M9135-00 PLATE,EDGE 2
8 /
50
13
KHY-M9157-00 SHAFT,MOTOR
1 /
Í
51
14
KKH-M912A-01 BRKT.,SENSOR 1
1 /
Í
52
15
KKH-M912B-01 BRKT.,SENSOR 2
1 /
Í
53
16
KV1-M9140-A0 PULLEY CONV.ASSY.
4 /
54
17
KV7-M9140-A0 PULLEY CONV.ASSY.
2 /
55
18
90990-28J076 WASHER
1
56
19
90990-41J006 COLLAR
1
57
20
91312-03010 BOLT HEX.SOCKET HEAD
4
M3X10
58
21
91312-04010 BOLT HEX.SOCKET HEAD
4
M4X10
59
22
91312-04012 BOLT,HEX.SOCKET HEAD
10
M4X12
60
23
91312-05020 BOLT HEX.SOCKET HEAD
2
M5X20
61
24
91317-04055 BOLT HEX.SOCKET HEAD
4 62
25
92902-04200 WASHER PLAIN
4 63
26
92902-05200 WASHER PLAIN
8 64
27
92902-05600 WASHER PLAIN
4 65
28
92A08-04303 SET SCREW
4 66
29
98702-03005 SCREW FLAT HEAD
32 67
30
KHY-M9129-00 BELT 1,CONVEYOR
2 E
68
31
KHW-M9146-00 BELT(249-3GT-9)
1 B
69
32
KH2-M9121-00 BEARING
2 /
Í
70
33
KHY-M9110-00 BRKT.,CONV.MOTOR
1 /
71
34
KHY-M9111-00 BRKT.1,SPLINE
1 /
Í
72
35
KHY-M9119-00 BRKT.2,SPLINE
1 /
Í
73
36
91312-04006 BOLT HEX.SOCKET HEAD
6
M4X6
74
37
91312-05014 BOLT HEX.SOCKET HEAD
4
M5X14
75
38
92902-05200 WASHER PLAIN
2 76
5
2

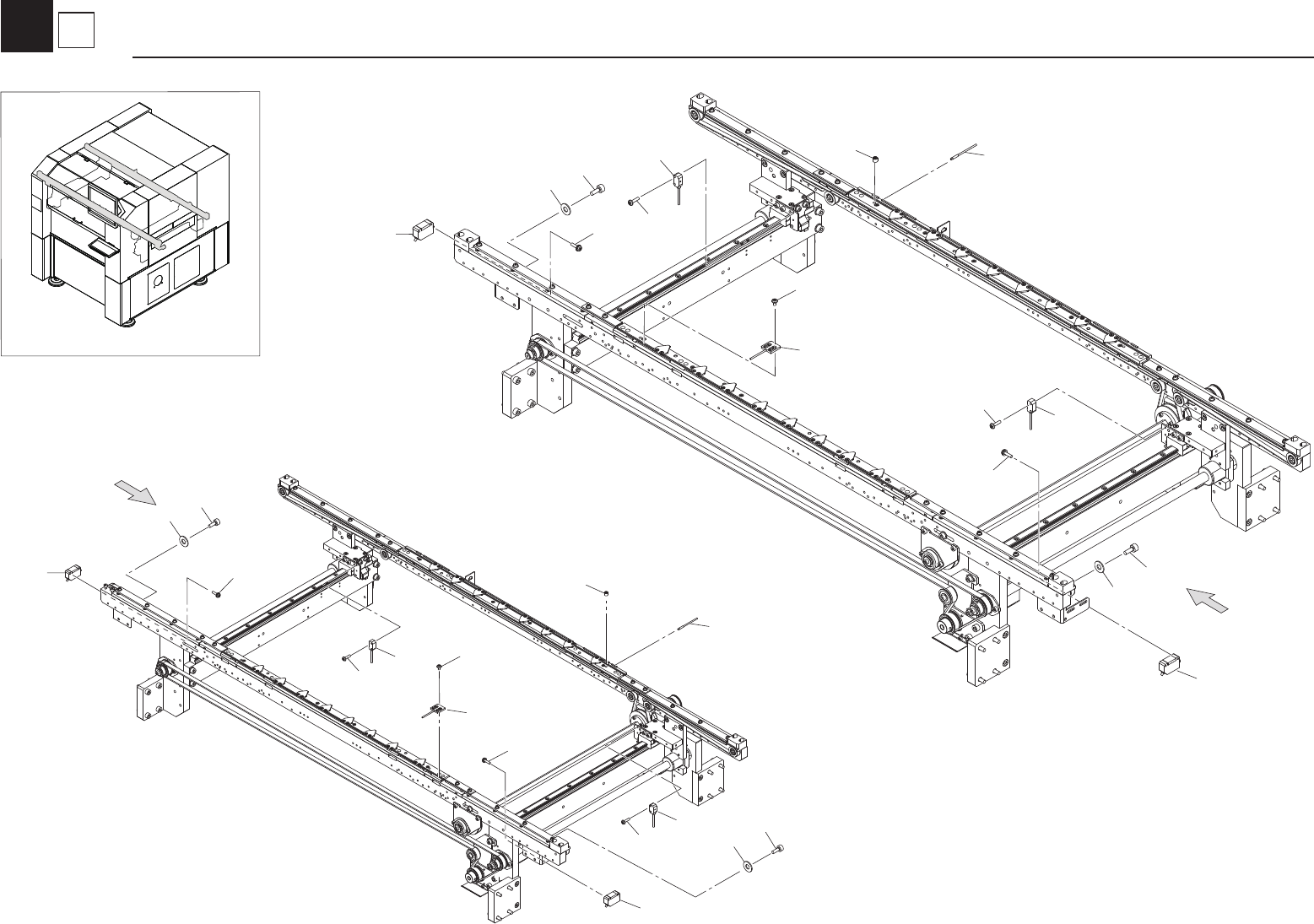

Main Conveyor
