Montageanleitung SOKO mod. PPW und mod. Gu rtleitkanal für Concentrix Solar (00166572-01) Ausgabe 07/2008 11 : Lösen Sie die beiden innen liegenden Inbussch rauben, um die Gurt leitkanal auszubauen. 1 1 1 1 1 1 1 1 1 1 1…
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
10
: Lösen Sie die beiden Schrauben und entfernen Sie die Leiste für die BE- Wagenzentrierung.
1
1
1
1
1
1
1
1
1
1
1
1
1

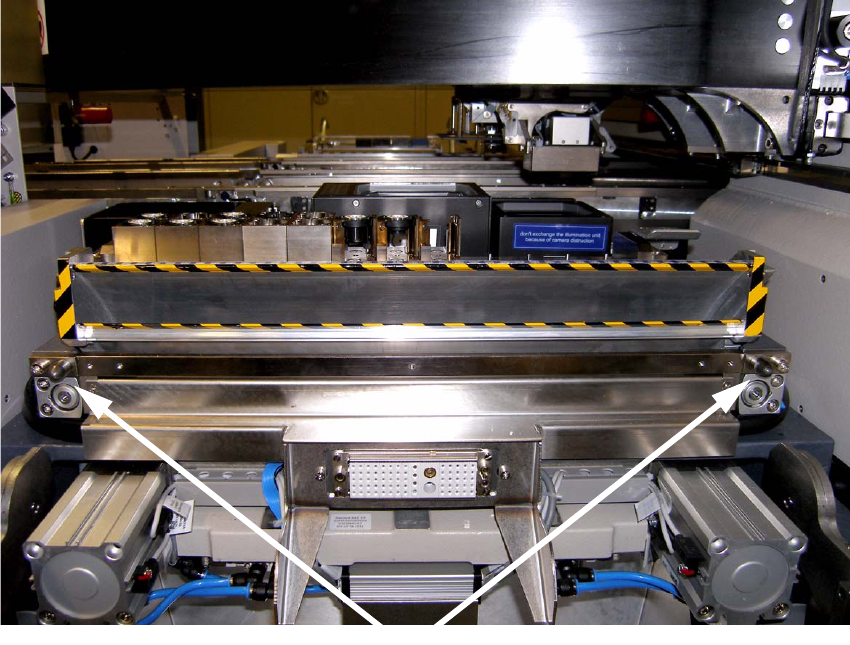

Befestigungspunkte für die Zentrierleiste
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
11
: Lösen Sie die beiden innen liegenden Inbusschrauben, um die Gurtleitkanal auszubauen.
1
1
1
1
1
1
1
1
1
1
1
1

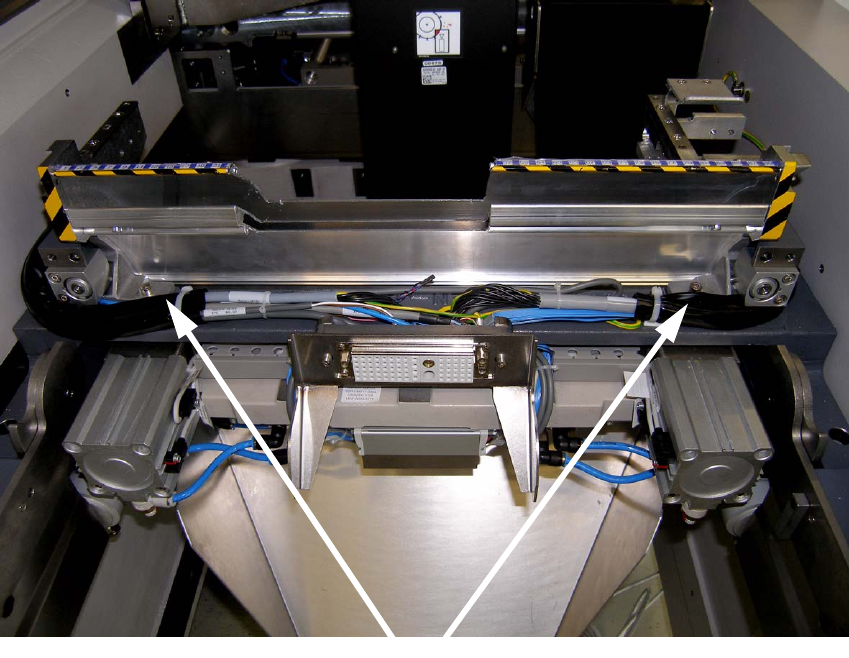

Befestigungspunkte für den Gurtleitkanal
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
12

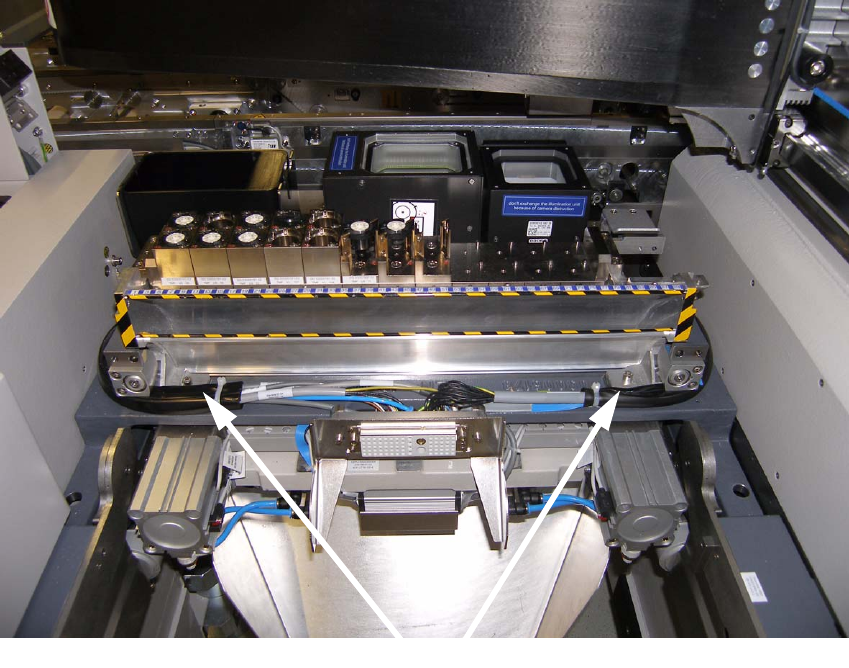

: Nehmen Sie den alten Gurtleitkanal heraus und setzen den Neuen ein.
: Befestigen Sie den neuen Gurtleitkanal mit den vorher gelösten Schrauben.
1
1
1
1
1
1
1
1
1
1
1
Befestigungspunkte für den Gurtleitkanal
