Montageanleitung SOKO mod. PPW und mod. Gu rtleitkanal für Concentrix Solar (00166572-01) Ausgabe 07/2008 13 : Befestigen Sie die Zentrierleiste für den BE- W agen mit den vorher gelösten Schrauben. 1 1 1 1 1 1 1 1 1 1 1…
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
12
: Nehmen Sie den alten Gurtleitkanal heraus und setzen den Neuen ein.
: Befestigen Sie den neuen Gurtleitkanal mit den vorher gelösten Schrauben.
1
1
1
1
1
1
1
1
1
1
1
Befestigungspunkte für den Gurtleitkanal
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
13
: Befestigen Sie die Zentrierleiste für den BE- Wagen mit den vorher gelösten Schrauben.
1
1
1
1
1
1
1
1
1
1
1
1

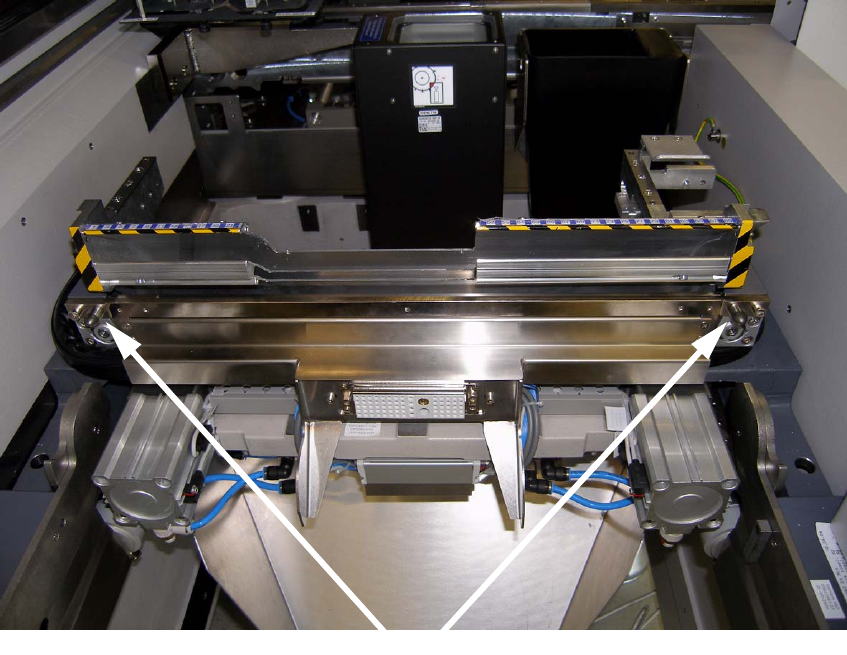

Befestigungspunkte für die Zentrierleiste
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
14
: Montieren Sie mit den beiliegenden Inbusschrauben und Muttern die Abdeckung für den Gurt-
schneider.
1
1
1.7.2 Montage des modifizierten Pipettenwechslers
: Demontieren Sie den Pipettenwechsler von dem alten Gurtleitkanal und montieren ihn auf den
modifizierten Gurtleitkanal.
: Demontieren Sie alle Pipettengaragen durch Entfernen der beiden Kreuzschlitzschrauben der
entsprechenden Magazine. Entnehmen Sie hierfür evtl. vorhandene Pipetten.
1
Bei den nächsten Arbeitschritten ist darauf zu achten, dass bei der Demontage und bei der spä-
teren Montage die Position des Pipettenwechsleranschraubwinkels nicht verändert wird, da sich
sonst später der Pipettenwechsler nicht mehr kalibrieren lässt. 1
1
1
1
1
1
1
Befestigungspunkte für die Abdeckung des Gurtschneiders
