Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
20
1.8.1.2 Ersetzen der Adapterplatten vom Adapter
1
Für die beiden Stellplätze 1 und 3 muss die Adapterplatte für den Traystak Förderer umgebaut
werden, da der Förderer weiter in die Maschine hinein ragen muss, damit alle Bauteile von dem
JEDEC Tray abgeholt werden können. 1
Die Adapterplatten für die Stellplätze 2 und 4 können unverändert bleiben. 1
1

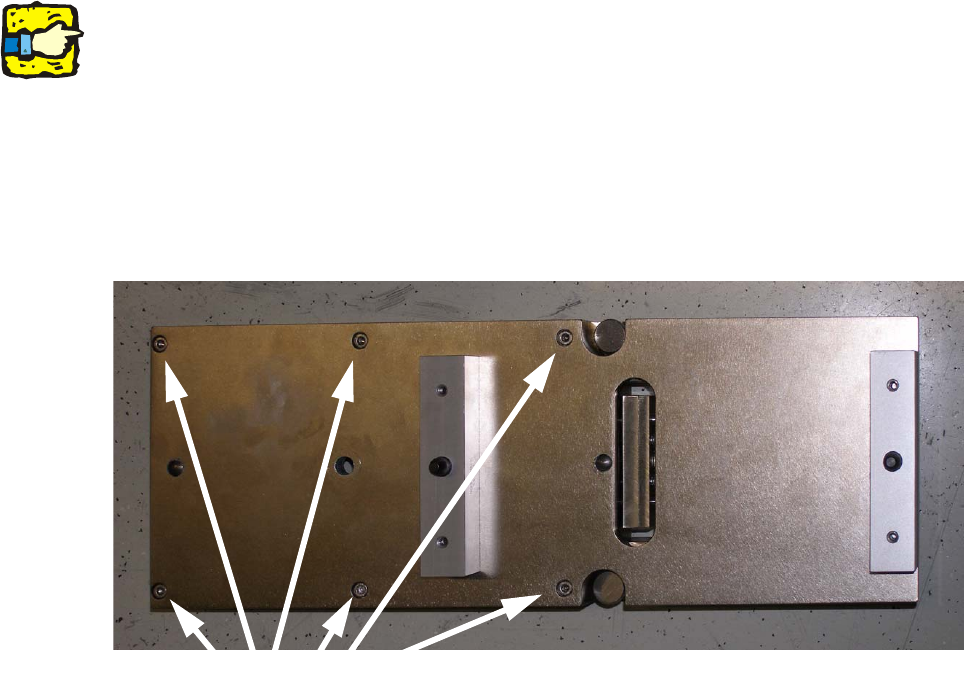

: Demontieren Sie die Adapterplatte, indem Sie wie im nachfolgenden Bild beschrieben, die 6
Schrauben lösen.
1
1
1
1
1
1
1
1
1
1
1
1
1
6 Schrauben lösen
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
21
: Drehen Sie die demontierte Adapterplatte um und entfernen Sie die beiden Zentrierblöcke
durch lösen der jeweils beiden Schrauben.
: Montieren Sie diese beiden Zentrierblöcke auf die neue Adapterplatte wie im nachfolgenden
Bild zu sehen ist.
1
1
: Montieren Sie die neue Adapterplatte auf mit den 6 Schrauben auf den Träger.
1
1
1
1
1
1
1
Zentrierblöcke
Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)
Ausgabe 07/2008
22
1.8.1.3 Bohrung des Befestigungsloches
: Die Bohrschablone entspricht der Breite des Adapters.
: Der Tisch muss sich außerhalb der Maschine befinden und abgesteckt sein.

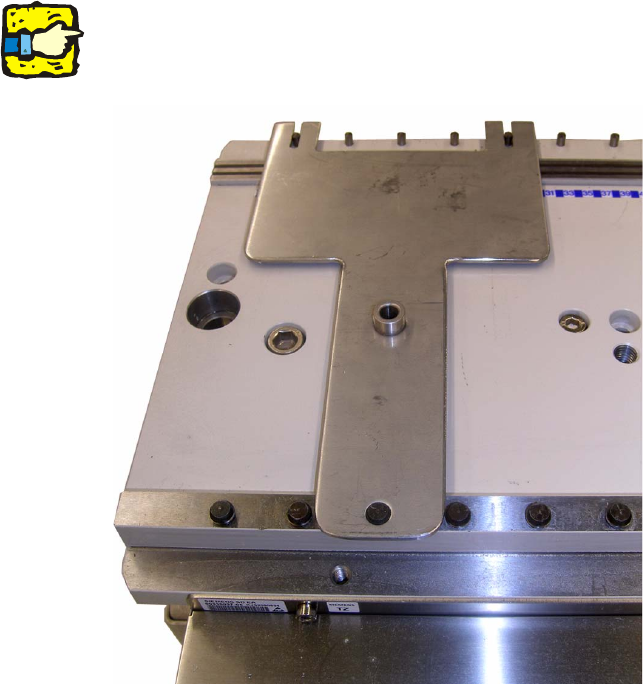

: Legen Sie zur Vorbereitung der Bohrung die Bohrschablone auf die gewünschte Position (die
Position muss mit SIPLACE SOKO Gurtleitkanal übereinstimmen).
1
Das nachfolgende Bild entspricht nicht der Originalposition. 1
1
1
1
: Bohren Sie mit den 8,4mm Bohrer durch die Bohrbuchse eine kleine Senkung, die für den
4mm Bohrer als Markierung dient.
: Durchbohren Sie den Tisch mit den 4 mm Bohrer.
: Bohren Sie das Loch mit den 8,4 mm Bohrer auf.
: Entfernen Sie den Grat mit dem Senker.
: Schneiden Sie mit dem Gewindeschneider und dem Schneidöl ein M10 Gewinde in das Loch.
: Wiederholen Sie die Vorgänge entsprechend der zu montierenden Traystak- Feeder.
: Säubern Sie den Tisch.
