Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)

Ausgabe 07/2008

: Drehen Sie die demontierte Adapterplatte um und entfernen Sie die beiden Zentrierblöcke

durch lösen der jeweils beiden Schrauben.

: Montieren Sie diese beiden Zentrierblöcke auf die neue Adapterplatte wie im nachfolgenden

Bild zu sehen ist.

: Montieren Sie die neue Adapterplatte auf mit den 6 Schrauben auf den Träger.

Zentrierblöcke

Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)

Ausgabe 07/2008

1.8.1.3 Bohrung des Befestigungsloches

: Die Bohrschablone entspricht der Breite des Adapters.

: Der Tisch muss sich außerhalb der Maschine befinden und abgesteckt sein.

: Legen Sie zur Vorbereitung der Bohrung die Bohrschablone auf die gewünschte Position (die

Position muss mit SIPLACE SOKO Gurtleitkanal übereinstimmen).

Das nachfolgende Bild entspricht nicht der Originalposition. 1

: Bohren Sie mit den 8,4mm Bohrer durch die Bohrbuchse eine kleine Senkung, die für den

4mm Bohrer als Markierung dient.

: Durchbohren Sie den Tisch mit den 4 mm Bohrer.

: Bohren Sie das Loch mit den 8,4 mm Bohrer auf.

: Entfernen Sie den Grat mit dem Senker.

: Schneiden Sie mit dem Gewindeschneider und dem Schneidöl ein M10 Gewinde in das Loch.

: Wiederholen Sie die Vorgänge entsprechend der zu montierenden Traystak- Feeder.

: Säubern Sie den Tisch.

Montageanleitung SOKO mod. PPW und mod. Gurtleitkanal für Concentrix Solar (00166572-01)

Ausgabe 07/2008

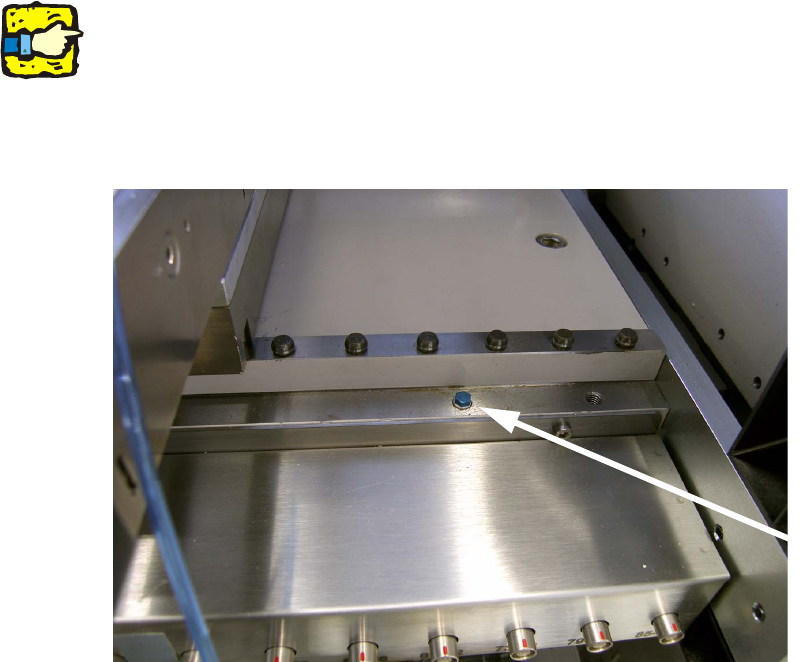

1.8.1.4 Vorbereitung des Druckluftanschlusses für den Traystak Feeder

Der BE- Wagen muss sich außerhalb der Maschine befinden. 1

: Entfernen Sie die Verschraubung an der rechten BE- Wagenseite.

Verschraubung

lösen
