VM-101 2023.0721
- 3 -

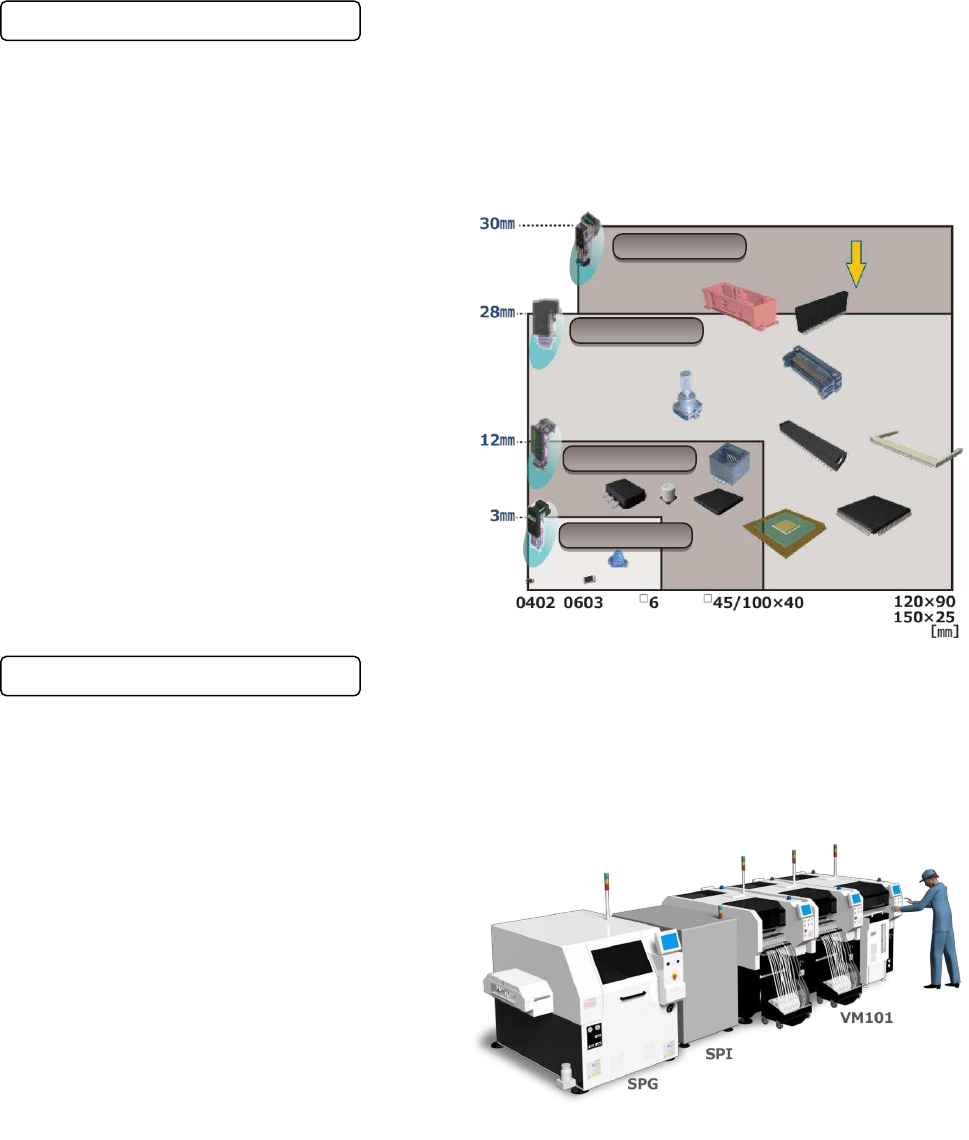

元件对应力
因有 4 种贴装头构成，所以从 0402 元件
※
、到 120×90mm、150×25mm 的大型元件都可贴装。
另外，通过采用 4 吸嘴贴装头，的负载控制可以对应了，
并且贴装难度高的基板的生产也是可能的。
※ 对于 VM102，请选择「0402 贴装对应」
作业效率化・省人化
对于 VM101 和 VM102，现能够选择托盘供料器都配置在前侧，并无后侧供给部。
由此，可以仅在生产线前侧执行所有元件的供给作业。
提高操作员的工作效率，实现省人化。
4 吸嘴
轻量 8 吸嘴
14 吸嘴
轻量 16 吸嘴 V2
元
件
高
度
元件尺寸
50N 负荷
VM-101 2023.0721
- 4 -
体积小型化
对于 VM101 和 VM102，对象基板尺寸设置为Ｍ尺寸(330×250mm)以下，并仅限单轨的构成，通过采用专用架台，
实现了大幅度体积小型化。
与我司的之前的传统机型 HT122+BM221 的连接生产线和 VM101+VM101+VM102 的连接生产线相比较，不仅实
现了生产力提高 11%（最高速度的比较），而且安装面积减少了 65%。
在不会太大改变实装地板的布局的情况下，实现了适合从原有机器进行置换的尺寸。
(单位: mm)
生产线名称
转塔式连接生产线
VM 系列连接生产线
最快速度
※
84 545 cph
93 500 cph
最多元件种类
8 mm Tape 420 品种
托盘元件 80 品种
8 mm Tape 280 品种
托盘元件 20 品种
生产线尺寸
W 9 060 mm x D 2 470 mm x H 1 800 mm
W 3 365 mm x D 2 372 mm x H 1 500 mm
元件尺寸
0402 ～ □55 mm
or 150 x 25 mm
0402 ～ 120 x 90 mm
or 150 x 25 mm
实装精度
±50 μm
VM101：±30μm
VM102：±40μm
转塔式连接生产线
(HT122 + BM221)
VM 系列连接生产线
(VM101 × 2
台 + VM102)
※ 我司最佳条件下
VM-101 2023.0721
- 5 -
高性价比
提高生产力・贴装精度
VM101 的贴装头是采用与 NPM 系列共通的轻量 16 吸嘴贴装头 V2、轻量 8 吸嘴贴装头、4 吸嘴贴装头的
3 种变化形式，性能是入门模式类别的最高级别的、贴装速度 42,000CPH、
贴装精度±0.03mm(Cpk≧1)已实现。
VM102 的贴装头是采用了在 AM100 有实绩的 14 吸嘴贴装头，并对芯片元件的生产力和异型元件的对应力可进行
兼顾。
轻量
16
吸嘴贴装头
V2
轻量
8
吸嘴贴装头
4
吸嘴贴装头
14
吸嘴贴装头
高品质贴装
元件识别相机是搭载了在 NPM 系列有实绩的多功能识别相机。
根据客户的需求，
2D 计量规格(类型 1)、
元件厚度计量规格(类型 2)、
3D 计量规格(类型 3) 的选择是可能的。
■ 元件厚度计量功能 (类型 2 /类型 3)
通过此两项功能，实现高品质贴装。
可对应各吸嘴贴装头。
●元件厚度测定功能
测定元件的厚度，并将结果反映于贴装高度，
所以贴装的稳定性进一步提高。
同时也可对微小元件的竖起・倾斜吸着进行检测。
●吸嘴尖端检查功能
定期检查吸嘴的高度，从而可试图提高贴装品质。
■ 3D 计量功能 (类型 3)
QFP/ SOP 等的所有引脚的平坦度、
BGA/ CSP 等的所有焊锡球的有无和脱落可检测出。
搭载与 NPM 同性能的照相机，
提高元件识别性能。
而且，类型 2、类型３可以叠层对应，
实现高品质贴装。
多功能相机（类型 1 )
※标准搭载
类型 2
类型 3
正反翻转
检测
元件厚度
测量
吸嘴尖端
检查
排出检测
引脚浮起
检测
锡球脱落
检测
检测引脚元件的正反翻转
测量元件厚度，
其结果反映在贴装高度
定期检查吸嘴高度，检测出异常
元件排出时，检查吸嘴尖端是否有异物
引脚浮起
(QFP/SOP)
锡球脱落
(BGA/CSP)
QFP/ SOP 等所有引脚的面，
可以检测 BGA/ CSP 等所有
锡球的有无和脱落
