VM- 101 20 23.0 721 - 103 - D-5 希望将供料器维护作业 自动化。 Customer 使用供料器维护单元 (IFMU) 时，请客户准备以下硬件，软件设备。 1. 客户准备 设备 项 目 规 格 数量 电脑 IBM PC/AT 兼容机 （包括显示器、键盘、鼠标） 1 套 连接线 RS232C 连接线（配线为交叉线） ・ 连接器 ： Dsub-9 针 ・ 连接器螺丝 ： #4 -40 英寸螺丝 ・ 连接器针顺序排…
VM-101 2023.0721
- 102 -
D-5
希望将供料器维护作业自动化。
Customer

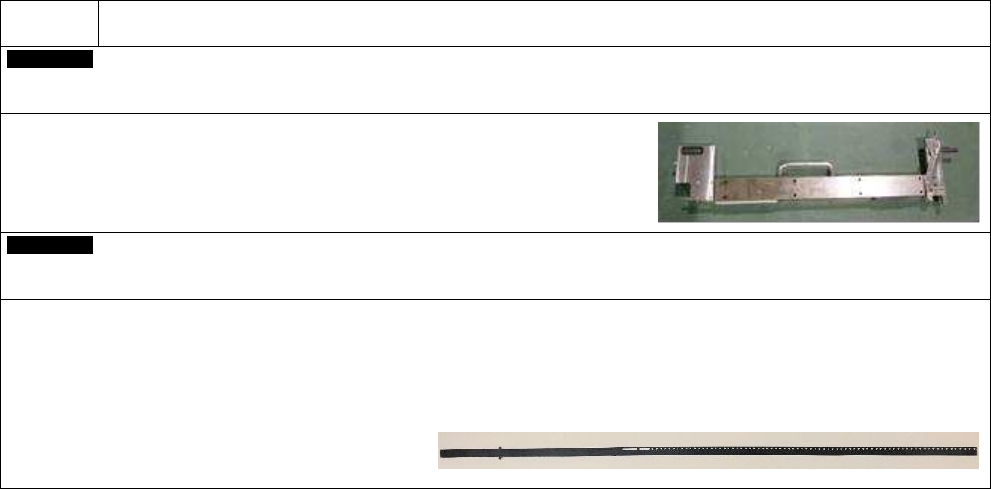

薄型单式供料器用标准治具
校准薄型单式供料器用附件(定期调整原点偏移量) 的治具。
薄型单式编带供料器（
8 mm
薄型、
4 mm
薄型 以及
ALF
）用标准治具(附带盒)
的购买品号为、
MTKA015403AA
。
Customer
自动供料器用治具编带
仅用于自动供料器的开关・
I/O
的检查的治具。
购入产品编号为
MTKP016406AA
，一组两个。
※
进行自动供料器的开关・
I/O
的检查时，
需要「薄型单式供料器用附件」。
VM-101 2023.0721
- 103 -
D-5
希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1. 客户准备设备
项 目
规 格
数量
电脑
IBM PC/AT 兼容机
（包括显示器、键盘、鼠标）
1 套
连接线
RS232C 连接线（配线为交叉线）
・连接器 ：Dsub-9 针
・连接器螺丝 ：#4-40 英寸螺丝
・连接器针顺序排位（参照下图）
针 No.
信号名称
1
未使用
2
RXD
3
TXD
4
未使用
5
GND
6
未使用
7
RTS
8
CTS
9
未使用
1 根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1 根
电源线
输入型
1 根
2.
电脑（硬件/OS）要求规格
项 目
规 格
主机
IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD
80 GB 以上
光驱
DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标
OS 标准支持产品
显示器
SXGA 对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
Jumbo packet
巨型包(
Jumbo frame
巨型帧) 对应
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C 端口
1
个以上
※
RS232C
卡是推荐，但如果没有，、
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
VM-101 2023.0721
- 104 -
10. 涂饰颜色
本公司标准颜色
白色 W-13 (G10)
※关于托盘供料器，为白色 W-13 (G50)。
11.
安全装置

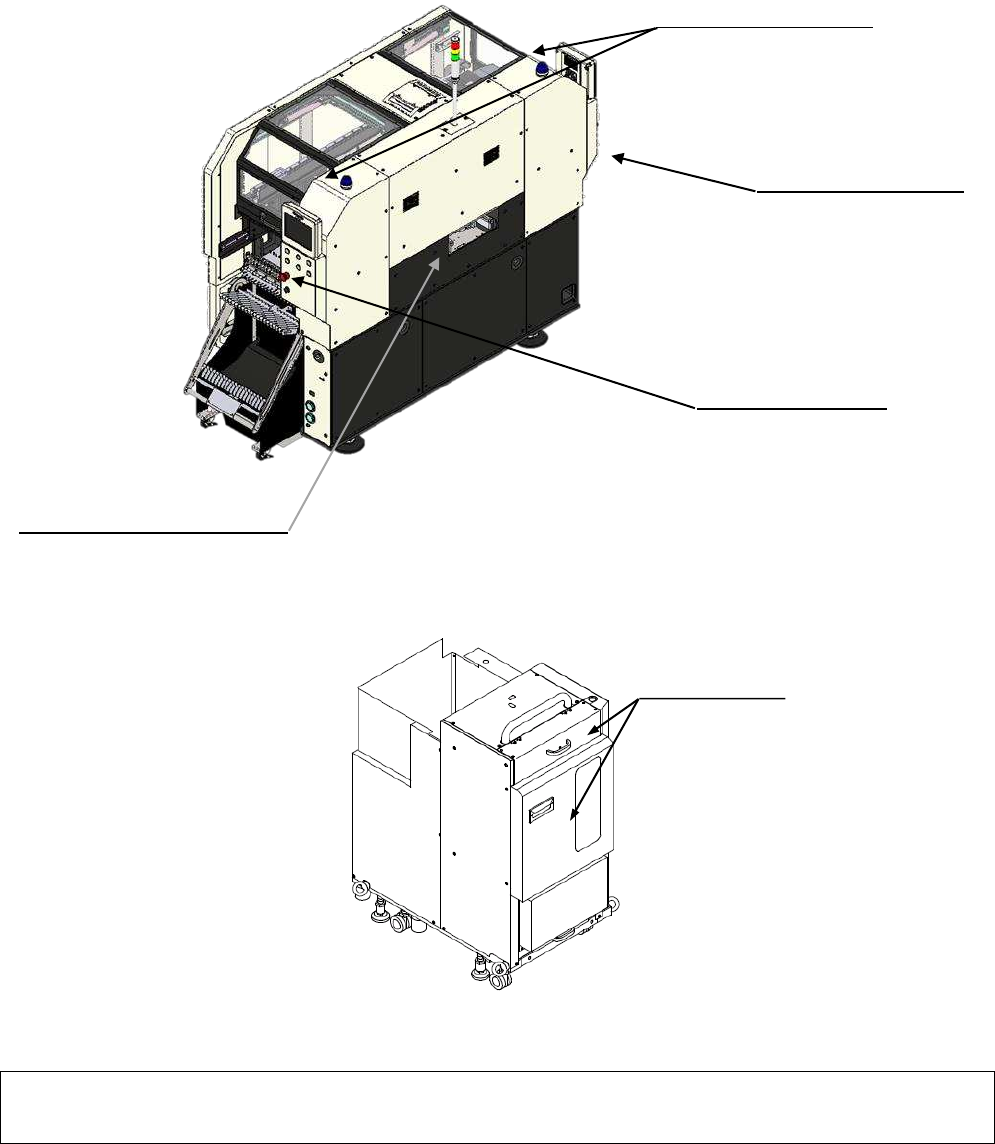

为了安全使用本机器，在 VM101 上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
Remarks
• 为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
2
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送口安全传感器
(
邻接装置用
)
(
上流侧/下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
外罩安全开关
(2
处
)
托盘供料器
