■ 能够吸附的元件尺寸和吸嘴配置
①
4
吸嘴贴装头能够吸附元件尺寸如下。
(
●
:
能够吸附、○
:
不能吸附
)
●能够吸附
4
个元件
对角线长
28.3 mm(□20.0 mm)
以下
※
2
并且
L
和
W
在
20.0 mm
以下
并且厚度在
30 mm
以下的元件（识别１次扫描）
●能够吸附
2
个元件
（１）
NP1+2 or NP3+4
※
2
对角
46.6 mm(□32.9 mm)
以下
并且
L
和
W
在
37.0 mm
以下
并且厚度在
30 mm
以下的元件
对角
55.2 mm(□39.0 mm)
以下
并且
L
和
W
在
39.0 mm
以下
并且厚度在
14.5 mm
以下的元件
（２）
NP1+4
※
2
对角
64.0 mm(□45.2 mm)
以下
并且
L
和
W
在
62.9 mm
以下
并且厚度在
30 mm
以下的元件
●能够吸附
1
个元件
（１）
NP1,2,3,4
※
2
对角
64.0 mm(□45.2 mm)
以下
并且
L
和
W
在
62.9 mm
以下
并且厚度在
30 mm
以下的元件
（２）
NP3
对角
152.1 mm
以下
并且
L
在
150 mm
以下
并且
W
在
90 mm
以下
并且厚度在
30 mm
以下的元件
吸附位置从元件的中心偏移时，元件尺寸会发生限制。
详细情况请联络本公司。
※1 在透过识别时，NP4 的元件尺寸超过□30.0 mm 时，请在 NP2 安装#1006 吸嘴(反射板)。
NP3 的元件尺寸超过□30.0 mm 时，请在 NP1,2 安装#1006 吸嘴(反射板)，超过□66 mm 时请在 NP1,2,4 安装#1006 吸嘴(反射板)。
※2 除去透过识别元件（包含 BGA）。
在透过识别时，L 或者 W 为 18 mm 以下的元件。超过此尺寸的，NP1、NP2 不能吸附。
1
2
3
4
#1006 吸嘴(反射板)
※
1
#1006 吸嘴(反射板)
※1
1
2
4
3
#1006 吸嘴(反射板)
※
1
1
2
3
4
1
3
2
4
1
2
3
4
1
2
3
4
1
2
4
3
1
2
4
3
#1006 吸嘴(反射板)
※
1
#1006 吸嘴(反射板)
※
1
1
3
2
4
VM-101 2023.0721
- 24 -
4.3
供给部的构成
■ 智能编带供料器
根据有无接头传感器(元件的追踪管理等为目的，拼接位置的检测传感器)，可将编带供料器分为 2 种类型，
根据编带宽有下表所示的种类。
进给间距根据生产数据可以自动设定。
供料器种类
类型
安装
间距
编带槽
最大深度
卷盘
直径
※
1
最多安装
数量
进给间距 (1 间距 = 4 mm)
0.25
0.5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4 mm 薄型单式编带供料器
※
2
(无接头检测传感器)
塑料
10.5 mm
0.5 mm
小
80
●
1 mm
8 mm 薄型单式编带供料器
※
2
纸
/
塑料
3 mm
小
80
●
1 mm
●
●
大
40
8 mm 双式编带供料器
※
3
21 mm
小
80
●
1 mm
●
●
大
40
8 mm 双式编带供料器(0402 用)
※
3
小
80
●
●
大
40
12/ 16 mm
编带供料器
※
6
12 mm
塑料
21 mm
15 mm
小
40
●
●
●
●
大
16 mm
大
40
※
4
24/ 32 mm 编带供料器
42 mm
26 mm
※
5
大
20
●
●
●
●
●
●
●
●
44/ 56 mm 编带供料器
63 mm
12
●
●
●
●
●
●
●
●
●
●
●
●
●
72 mm 编带供料器
84 mm
15 mm
10
●
●
●
●
●
●
●
●
●
●
●
●
●
21 mm
88 mm 编带供料器
(有接头检测传感器)
105 mm
21 mm
8
●
●
●
●
●
●
●
●
●
●
●
●
●
104 mm 编带供料器
(有接头检测传感器)
126 mm
6
●
●
●
●
●
●
●
●
●
●
●
●
●
※1 小卷盘: φ178 mm，大卷盘: φ178 mm ~φ382 mm
※2 安装薄型供料器时，每个供料器槽需要「薄型供料器用附件」。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※3 在 8 mm 双式编带供料器上能够设置 2 个小卷盘。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※4 根据卷盘的宽度，最多安装数量有可能减少。
※5 元件的压花深度超过 21 mm 时，需要进行交换台车或者主体固定供给部的改造。(个别规格)
改造后的对应压花深度: Max. 26 mm
※6 作为与 VM101 对应, 12/ 16 mm 供料器标准变更。
因此，根据客户的购入时间，关于 12/ 16 mm 供料器，请按照如下方式交换带压盖。
Remarks
•
使用
8 mm
塑料编带时，可对应的编带槽最大深度为
3 mm
。
使用供料器附带的「纸
/
编带共用区块」时，对应的编带槽深度会限制在
1.2 mm
以下。
•
使用
12 mm/ 16 mm
塑料编带时，可对应的编带槽最大深度为
15 mm
。
使用的编带宽度较窄时，为了防止编带脱落，需要调整供料器槽的宽窄度。
这种情况下，对应的编带槽深度会限制在
13 mm
以下。详细请与本公司联络。
VM-101 2023.0721
- 25 -

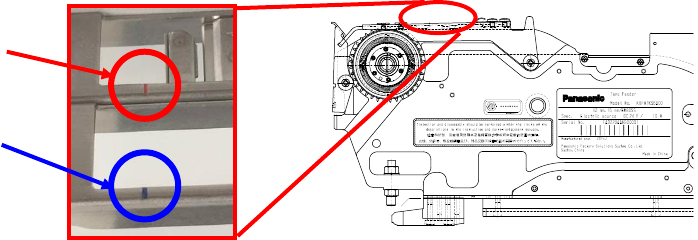

■ 12/ 16 mm编带供料器 带压盖交换的请求器
在
VM101
里被使用时、
12/16mm
编带供料器的带压盖、明示以下的吸附位置的线的颜色应变为蓝色。
在客户您所持有的12/ 16 mm编带供料器里、针对以下的线的颜色显示为红色的机器进行免费带压盖的交换，
因此当订购VM101时，请一并通知我们。
变更前：红
变更后：蓝
