■ 有关基板传送高度
VM101/ 102 的标准基板传送高度是 900 mm ~ 920 mm。

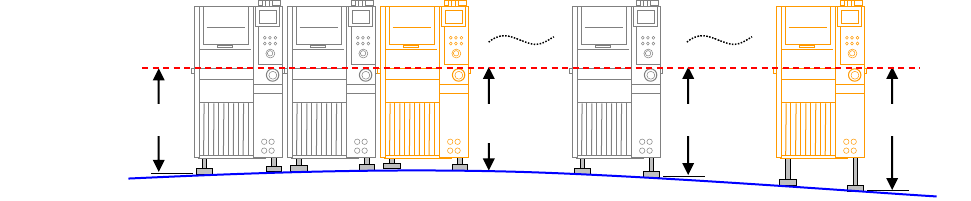

根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化。
下图#3, #15，交换台车会有不能正常连接的可能性。
一条生产线中所有的 VM101/ 102 的基板传送高度如果有不是 900 mm ~ 920 mm 的情况，请事先联络。
900 mm
基板传送高度
#10
#1
#2
#3
#15
885 mm
920 mm
地面
不可连接
940 mm
不可连接
可连接
可连接
VM-101 2023.0721
- 36 -
・品质信息显示系统
把有关品质信息(使用的供料器位置、识别补正值、元件数据等)按基板单位、实装点单位进行表示，可以把握变换点和分析不
良因素。
另外，如果有本公司检查头(NPM 系列)时，有关不良部位和品质的信息可以连带表示。
主要功能:
保持和统计 1 个星期的品质信息
将品质信息显示在 LWS
※ 请客户准备电脑。与 NPM-DGS 不可共有。
VM101/ 102 系统软件 DVD-ROM 包括本软件。
※ 使用品质信息显示系统时，需要 FA 电脑。(AM-LNB 无法使用)
■ 品质信息显示系统的操作环境
・ 硬件规格
项 目
规 格
类别
主体
IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU
与 Intel
®
Core
TM
2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
4 GB 以上
HDD
应有 500 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标
OS 标准支援品
监视器
SXGA 对应
网卡
100/1000BASE-T 用网卡
无停电电源装置 (UPS)
OS 标准支援品
推荐
・ 软件规格
项 目
规 格
类别
OS
Microsoft
®
Windows
®
11 Pro
Microsoft
®
Windows
®
10 Pro (64 bit 版)
必须
Support language
中文、英文、日文
Framework
Microsoft
®
.Net Framework 3.5
病毒检查
Virus Buster™ 程序版本 7.0
推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster 是 Trend Micro 公司的注册商标或者商标。

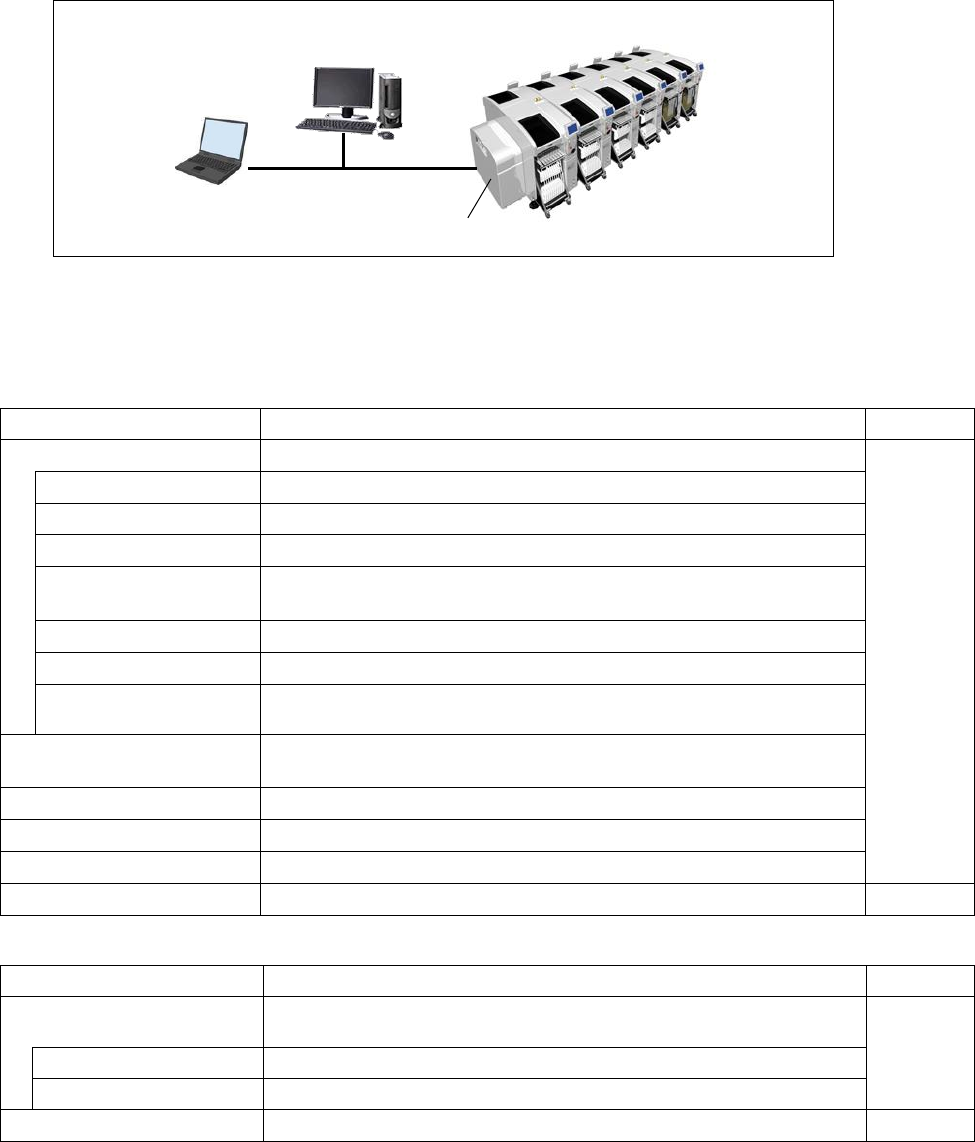

LWS
系统构成例子
品质信息显示系统
※
LNB(FA
电脑
)
显示画面
VM-101 2023.0721
- 37 -

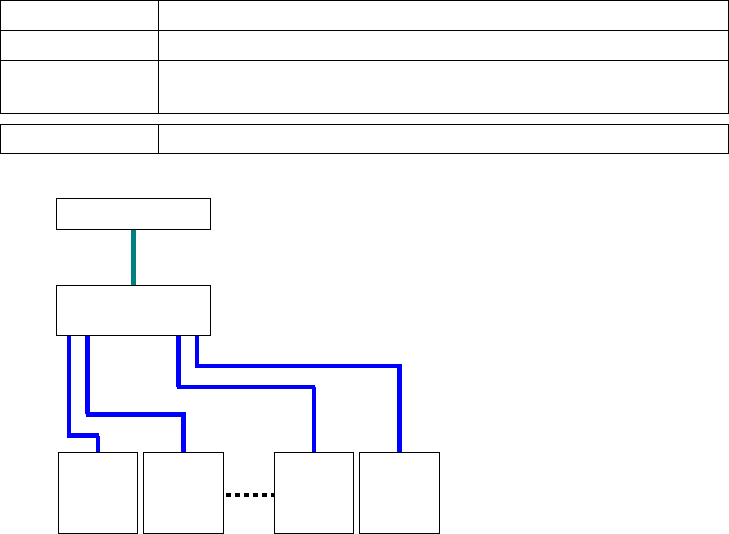

■ VM101/ 102 生产线连接例子
请客户准备 FA 电脑以及 HUB 的情况时，也同时需要准备 LAN 电缆。
请根据 VM101/ 102 的连接数量，进行相应准备。
HUB 和 LAN 电缆基本规格
规格
IEEE802.3 基准
数据传送率
10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)
推荐型号
非托管 HUB: DGS-1016L (D-Link 制)
托管 HUB: DGS-1016L (D-Link 制)
※
。
LAN 电缆
Enhanced category 5 以上的 UTP 电缆
LAN 电缆①: FA 电脑和非托管 HUB 连接用
LAN 电缆②: 非托管 HUB 和 VM101/ 102 连接用
FA 电脑
VM101
/ 102
#1
VM101
/ 102
#2
VM101
/ 102
#14
VM101
/ 102
#15
非托管 HUB
LAN①
LAN②
