■ 基本构成
电源供给类型
项 目
内 容
电源供给单元
※
1
※
2
对交换台车和供料器供给电源的单元。包括以下单元。
・电源单元
额定电源 : 单相, AC 100 V ~ 240 V
频率 : 50/ 60 Hz
额定容量 : 90 VA
・供料器电源供给电缆
・交换台车电源供给电缆
元件校对类型
项 目
内 容
支援站箱
※
1
※
2
对交换台车和供料器供给电源的单元，还可以进行元件校对。
包括以下单元。
・电源单元
额定电源 : 单相, AC 100 V ~ 240 V
频率 : 50/ 60 Hz
额定容量 : 90 VA
・供料器电源供给电缆
・交换台车电源供给电缆
・有线扫描器
扫描器连接电缆
※
通过
PanaCIM-EE
进行离线准备
(
元件校对
)
时，请选择本选购件。
许可证
生产线中对所有设备需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
※ 通过 PanaCIM-EE 进行离线准备(元件校对)时，不需要本许可证。
支援站电脑
※
3
进行元件校对的电脑。
※ 由客户准备。
※
1
电源电缆请客户准备。请使用以下恰当的连接插头。
AC
插头
(IEC 60320 C13: 10 A/ 250 V)
※
2 VM101/ 102
，不可使用
CM
系列的「整体交换台车准备装置」。
※
3
支援站电脑用软件，
VM101/ 102
系统软件
DVD-ROM
包含。
项 目
内 容
供料器安装治具
安装编带供料器的专用治具。
可以安装 8 mm ~ 104 mm 的编带供料器 1 台
(可以安装 8 mm, 12/ 16mm 编带供料器 2 台、薄型编带供料器
※
4 台。)
※ 安装薄型供料器时需要「薄型供料器用附件」。
VM-101 2023.0721
- 56 -
■ 元件校对类型－基本规格
项 目
内 容
能够读取的代码
1D 代码(条形码):
UPC/EAN/JAN, UCC/EAN 128, Code 39, Code 128, 等
2D 代码(2 维代码):
Maxicode, Data Matrix(ECC 200), QR 代码, 等
代码限制
零件名称、批量名称、生产厂家名称等使用的代码有限制。
ASCII 英数字、记号 30 文字以内。 但是，记号只有 - + = , . _ @ 。
显示语言
中文、英文、日文
■ 元件校对类型－支援站电脑
・ 硬件规格(必须)
项 目
规 格
主机
IBM PC/AT 兼容机
处理器
1 GHz 以上 2 核以上的 64bit 兼容处理器
或者 SoC (System-on-a-chip)
主基板
IBM 完全兼容机
图解板
WXGA 以上
桌面领域: 1 280 × 768 点以上
内存
4 GB 以上
存储器
80 GB 以上
光学驱动器
DVD 驱动器
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标
OS 标准支援品
监控器
WXGA 对应
LAN 端口
1 000/100BASE-TX × 2 个
・ 软件规格(必须)
项 目
规 格
OS
Microsoft
®
Windows
®
11 Pro
Microsoft
®
Windows
®
10 Professional (64 bit 版)
Support language
中文、英文、日文
Microsoft、Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel 是美国 Intel Corporation 的商标或者注册商标。
VM-101 2023.0721
- 57 -
5.7 APC
系统
有关元件尺寸的微小化和超高密度实装，由于基板尺寸和锡膏印刷位置的偏差，造成锡膏印刷位置和贴装机的元件贴装位置的
偏差，成为实装不良和精度低下的因素。
APC(Advanced Process Control)系统，可降低如上述因印刷偏移造成的实装不良。
在 VM101/ 102 中，搭载检查头的 NPM 系列连接时，可以接收 APC 补正数据(贴装位置补正)。
APC 系统的详细规格请参照 NPM-D3、NPM-W2 的规格说明书。

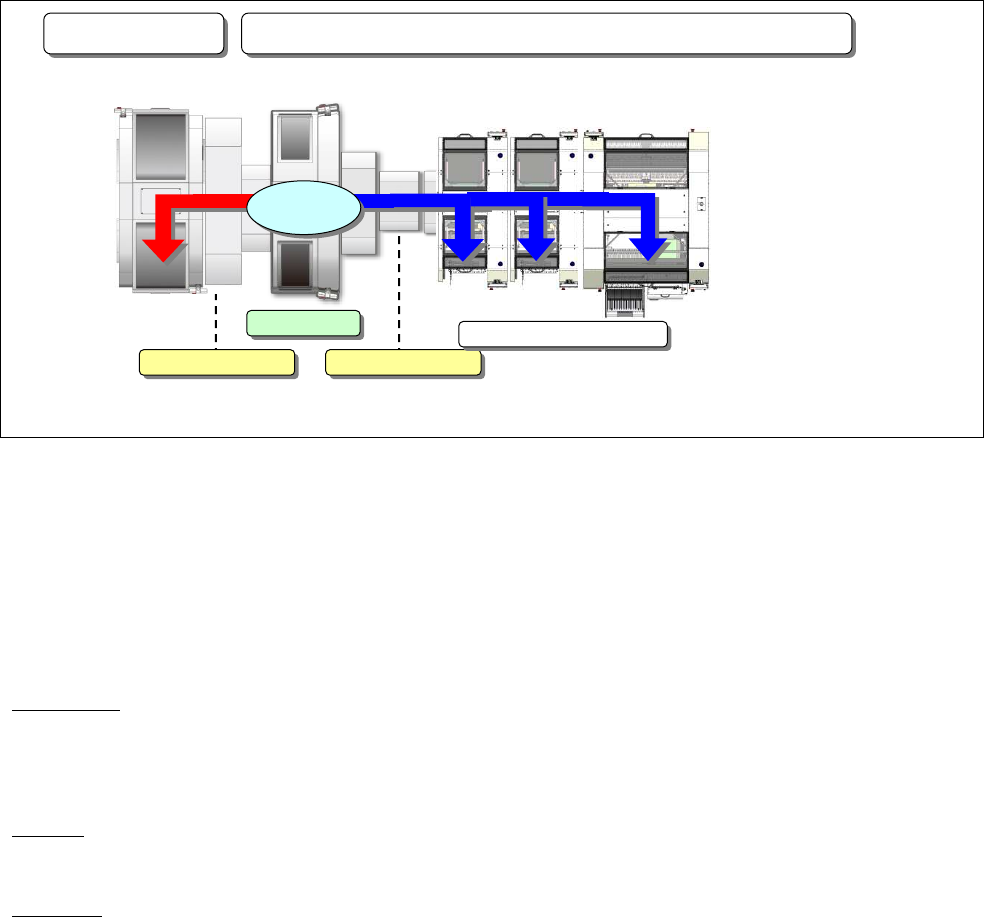

■ 系统构成例子
※ 以上系统构成是一个例子。有关详细情况请参照「4.7 有检查头时的生产线构成」。
※ APC 系统的许可号，每台设备都需要。在生产线第一台有搭载作成 APC 补正数据的检查头设备，和接收 APC 补正数据的设备为对象。
※ 当与 VM101 连接时，在 VM101/ VM102 不相邻的一侧需要延长传送带。 (VM 102 的情况下，是不需要的)
※ APC 系统对应设备: VM101/ 102, AM100, NPM-WX/ WXS, NPM-DX, NPM-D3/ D2/ D, NPM-TT2/ TT, NPM-W2// W2S/ W,
SPD, SP70, SPG, SPV, SPV-DC(混合生产线也可对应)
上述以外的设备混合在生产线时，请另行商洽。
※ 请准备基板存储数在 1 片以下的分配传送带。详细情况请咨询。
※ 0402 未满的元件是对象外。
■ 效果
提高实装品质
※
1
减少微细元件(0402、0603 芯片等)浮起、偏位、脱落等，提高接合强度。
可降低因焊盘位置偏差造成的实装不良。(软性基板、陶瓷基板、载体传送基板等)
提高 BGA/ CSP 等接合的可靠性，减少空洞的发生。
可减轻元件贴装时的冲击，减少元件脱落、裂开等现象。
降低成本
※
1
通过跳过不良坐标或者不良图形的贴装，减少元件的损失成本。(2D 检查头标准功能)
通过贴装前的焊盘检查，减少事先基板的检查和不良图形的标记工程的成本。(2D 检查头标准功能)
提高生产率
※
1
有多数图形的基板时，根据图形数量比例，增加识别时间。
通过使用 APC 系统，只需进行通常的基板识别(AB 点识别)即可进行高精度实装，从而提高生产率。
※1 这些效果，并不保证所有产品的贴装情况。
反馈控制
前馈控制
SPG
基板分配用传送带
检查排出传送带
检查头
贴装头
APC
补正
数据
