VM-101 2023.0721
- 67 -
7.3
基板待机条件
VM101 生产线的基板待机位置，根据基板 L 尺寸(流向尺寸)如下。

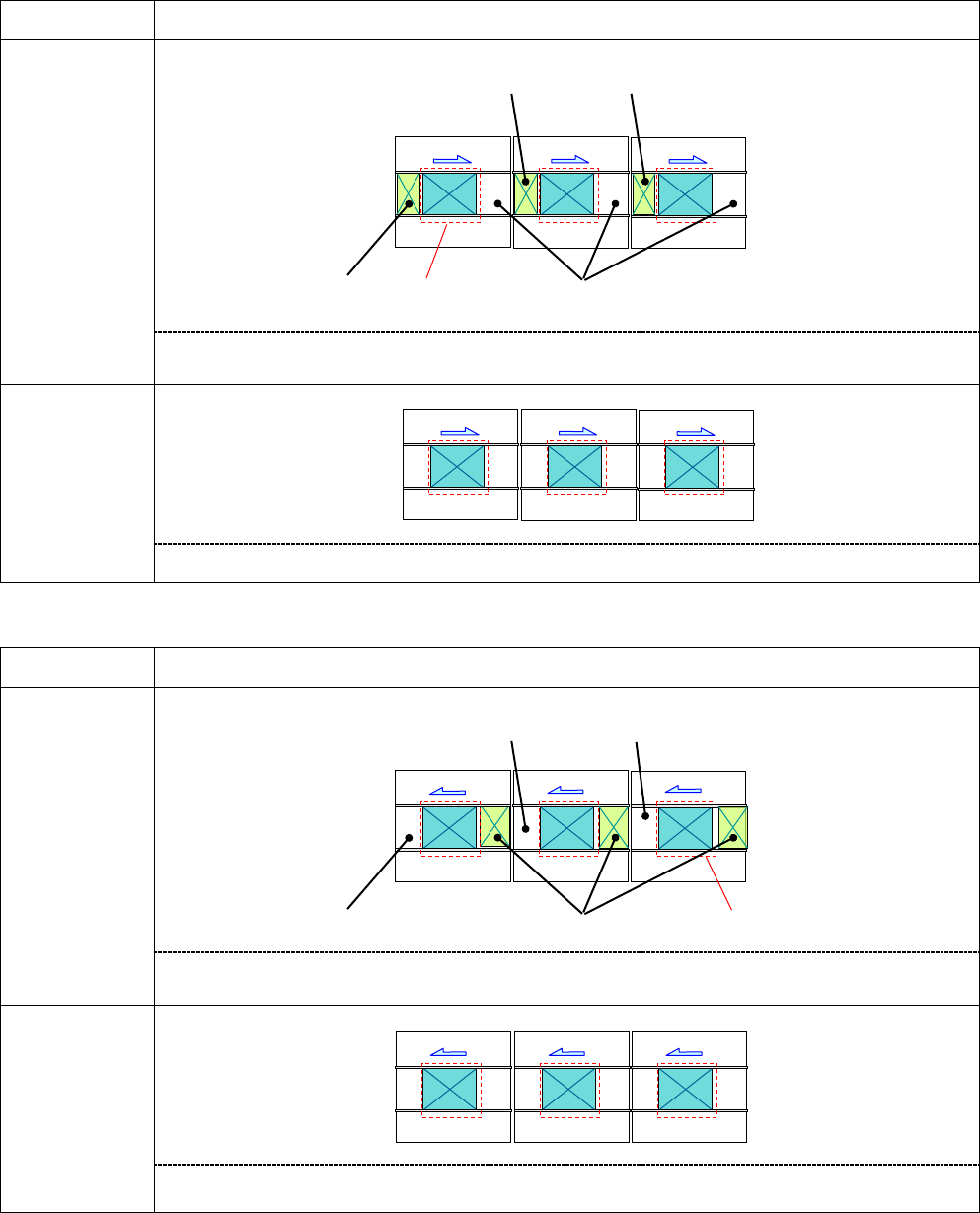

■ 标准传送带规格(左→右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 150 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
150 mm ＜ L
≦ 330 mm
基板待机不可。
■ 标准传送带规格(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 220 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
220 mm ＜ L
≦ 330 mm
基板待机不可。
VM101 VM101 VM101
贴装位置
待机基板
基板待机不可
待机基板
待机基板
VM101 VM101 VM101
基板待机不可
基板待机不可
基板待机不可
贴装位置
待机基板
VM-101 2023.0721
- 68 -

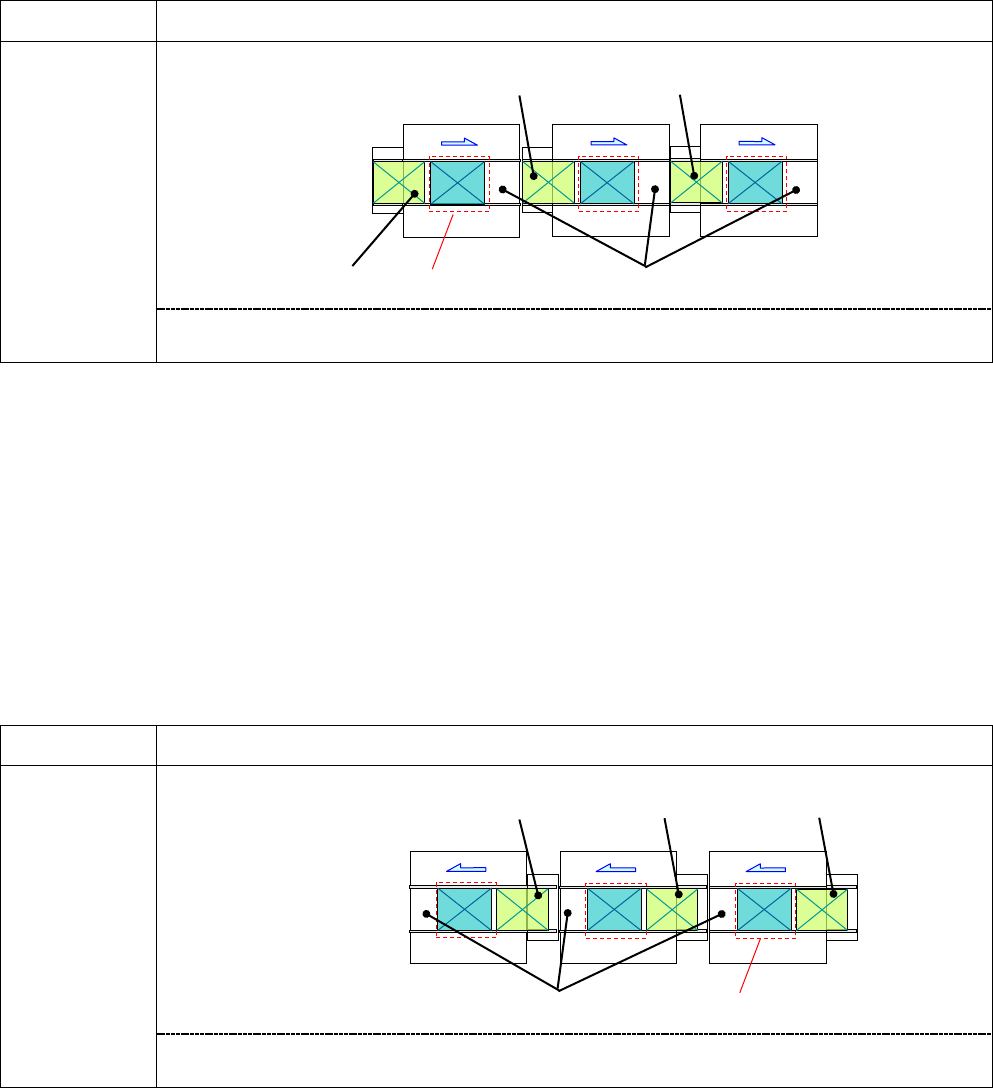

■ 左延长传送带规格(左→右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
■ 左延长传送带规格(左←右流向)
与标准规格传送带(左←右流向)条件相同。
■ 右延长传送带规格(左→右流向)
与标准规格传送带(左→右流向)条件相同。
■ 右延长传送带规格(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
VM101 VM101 VM101
VM101 VM101 VM101
基板待机不可
基板待机不可
待机基板
待机基板
待机基板
贴装位置
待机基板
待机基板
待机基板
贴装位置
VM-101 2023.0721
- 69 -

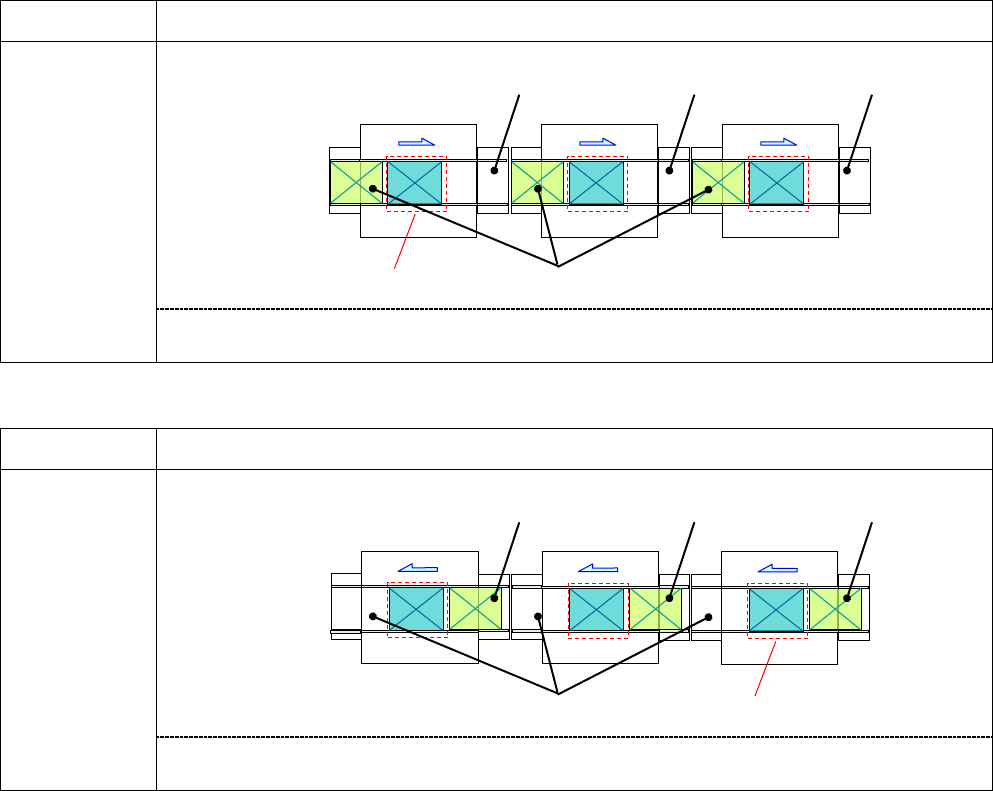

■ 左右延长传送带规格(左→右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
■ 左右延长传送带规格(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
VM101 VM101 VM101
VM101 VM101 VM101
基板待机不可
基板待机不可
基板待机不可
基板待机不可
待机基板
待机基板
待机基板
待机基板
贴装位置
贴装位置
