VM- 101 20 23.0 721 - 70 - 8. 标准主体构成 项 目 内 容 数 量 主 体 1 套 附属品 系统磁盘 ・ 机器系统 / 识别 系统 / LNB 系统 (DVD-R OM ) ・ 机器参数 SD 卡 ・ 安装系统 SD 卡 ・ 密码变更用 SD 卡 各 1 套 基板支撑销 20 个 使用说明书 零件一览表 电气配 线图 1 套 / 生产线
VM-101 2023.0721
- 69 -
■ 左右延长传送带规格(左→右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
■ 左右延长传送带规格(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
不可在下游侧待机。
VM101 VM101 VM101
VM101 VM101 VM101
基板待机不可
基板待机不可
基板待机不可
基板待机不可
待机基板
待机基板
待机基板
待机基板
贴装位置
贴装位置
VM-101 2023.0721
- 70 -
8. 标准主体构成
项 目
内 容
数 量

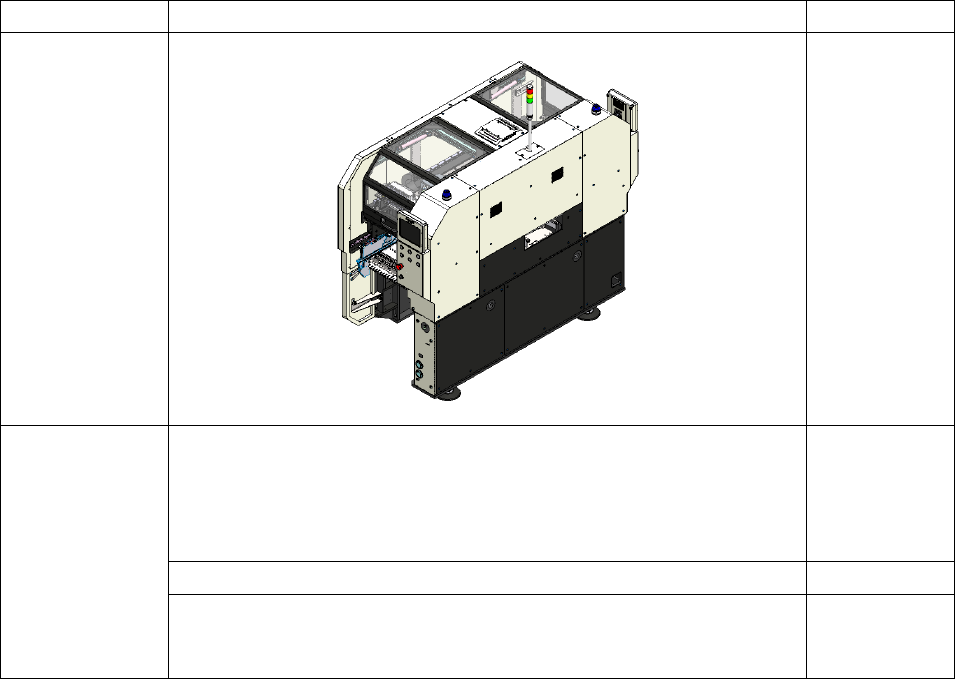

主 体
1 套
附属品
系统磁盘
・机器系统/识别系统/LNB 系统 (DVD-ROM)
・机器参数 SD 卡
・安装系统 SD 卡
・密码变更用 SD 卡
各 1 套
基板支撑销
20 个
使用说明书
零件一览表
电气配线图
1 套/生产线
VM-101 2023.0721
- 71 -
9.
选购件
选购件的分类如下所示。
对应分类
内
容
Factory
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交换后追加。但是，必须在现场施工。
Customer
能够在主体交换后追加。不需要在现场施工。
对应分类
工作台
机器整体
能够对应各工作台。
机器整体的对应。
※ 根据客户的机器规格・制造
No.
等，有可能会出现以上内容以外的情况。详细请在购买前与本公司联络。
请客户根据用途，选择所需的选购件。
No.
目的/功能
选购件名称
对应分类
A
1
必须选购件的选择。
・ 交换台车规格
・ 前侧固定供给部规格
(有切割单元)
・ 前侧固定供给部规格
(无切割单元)
・
托盘供料器规格
Factory
机器整体
・ 后侧固定供给部规格
(有切割单元)
・ 后侧固定供给部规格
(无切割单元)
・
无后侧供给部
Factory
机器整体
・ 左延长传送带
・
右延长传送带
Factory
机器整体
2
希望连接 4 台以上 VM101/ VM102。
・ FA 电脑
On-site
-
3
希望根据用途选择元件识别单元。
多功能识别照相机: 类型 1/ 2/ 3
侧面照明
On-site
机器整体
4
使基板传送高度高于地面 930 mm/ 950 mm。
传送生产线 930 mm 对应
传送生产线 950 mm 对应
Factory
-
