- 74 -
No.
目的/功能
选购件名称
对应分类
D
1
通过定期维修保养，保持设备状态。
注油组件
维护治具
吸嘴座清扫治具
Customer
-
2
根据需要进行校准作业。
精度验证用成套治具
标准校准成套治具
主体调整用成套治具
面补正治具
Customer
-
3
希望卸下和交换贴装头。
单元交换工具
Customer
-
4
希望将编带拼接作业自动化。
・ 自动编带拼接单元
・ 拼接胶带
・ 电池盒(包括连接线)
・ 充电终端
・ 垃圾盒
・ 胶带剪切治具
Customer
・ 电池・充电器
Customer
5
希望将供料器维护作业自动化。
・ 供料器维护单元
・
标准治具
・
薄型单式编带供料器用附件
・
薄型单式编带供料器用标准治具
・
自动供料器用治具编带
Customer
-
VM-101 2023.0721
- 75 -
A-1
必须选购件的选择。
Factory
交换台车规格
前侧固定供给部规格(有切割单元)
前侧固定供给部规格(无切割单元)
托盘供料器规格
Factory
后侧固定供给部规格(有切割单元)
后侧固定供给部规格(无切割单元)
无后面供给部
・
交换台车、以及托盘供料器，只能在前
侧
设置。
不能向后
侧
设置。
・
固定供给部，可选择切割单元的有无。
前
侧
／后
侧
各自可以选择有无。
・
选择了交换台车时，则需要切割单元。
・
选择了固定供给部(有切割单元)时，需要卷盘支架。
不能使用卷盘
BOX
。
・
前侧（后侧）固定供给部规格(无切割单元)，主要是用于试生产和小批量生产。
对于量产使用，推荐选择前侧（后侧）固定供给部（有切割单元）规格，或者，
交换台车规格。
Factory
左延长传送带
右延长传送带
・ 请根据客户的生产线构成选择必要的传送带。
有关详细情况请参考「4.4 生产线构成」。
生产线的上游端以及下游端，根据流向，其中一个需要延长传送带。
・ VM101 单体设置时，上述延长传送带两个都需要。
A-2
希望连接
4
台以上
VM101/ VM102
。
On-site
FA
电脑

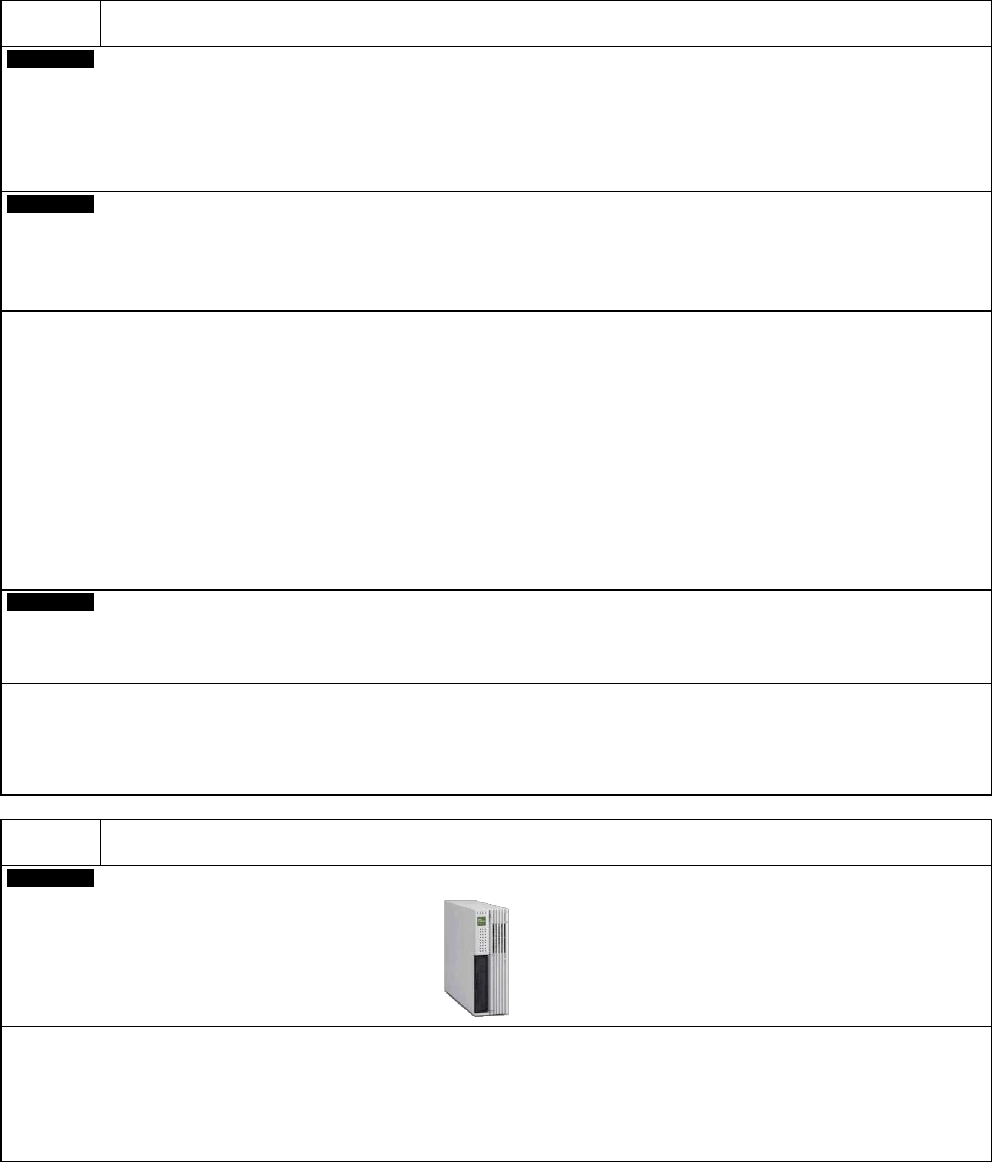

・ 连接 VM102、或者 VM101 合计 4 台以上的情况下是必要的。(1 套/生产线)
・ 在以下选购件被使用的情况下，即使 3 台以下也是必要的。
自动切换机种、元件校对、供料器准备导向、上位通信、支援站箱(元件校对类型)、图形标记的通信、PanaCIM-EE 对应
(PanaCIM Express(物料核查)也可以使用 AM-LNB)
・ 有关详细情况请参考「4.4 生产线构成」。
VM-101 2023.0721
- 76 -
A-3

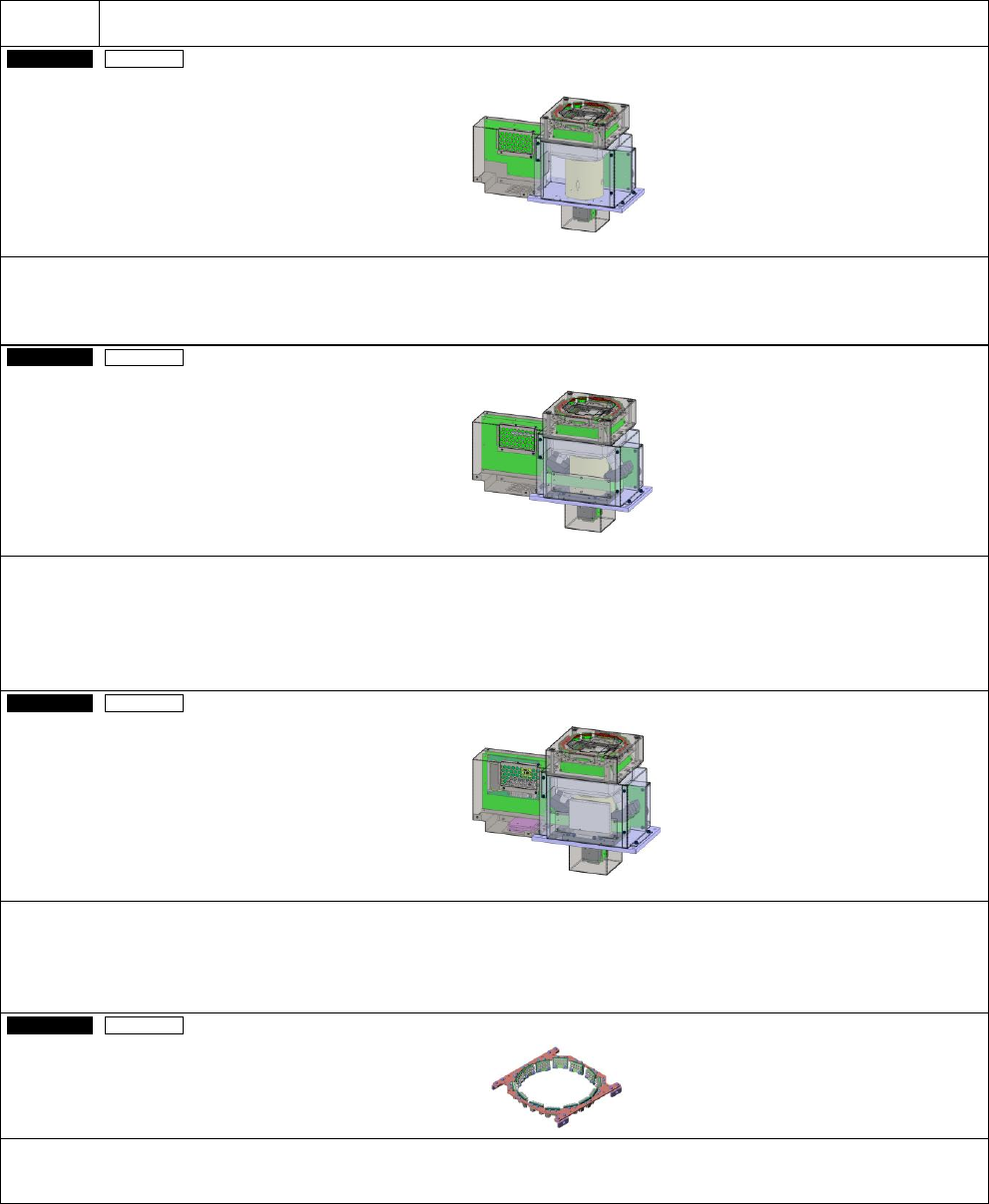

希望根据用途选择元件识别单元。
On-site
机器整体
多功能识别照相机
:
类型
1
进行元件吸着时的位置和角度的偏移补正。
请必须在贴装头选择的工作台选择。
详细请参照「4.5 识别单元构成」。
On-site
机器整体
多功能识别照相机
:
类型
2
(
类型
1 +
元件厚度测定功能
)
在「类型 1」附加元件厚度测定功能。
测定元件厚度(登记芯片数据、反馈于贴装高度)，检测出竖起和倾斜立吸，检测出 Tr/ Di 的翻转吸附，对吸嘴尖端
进行检查。
各吸嘴贴装头可以对应。
详细请参照「4.5 识别单元构成」。
On-site
机器整体
多功能识别照相机
:
类型
3
(
类型
2 + 3D
测定功能
)
在「类型 2」附加 3D 测定功能。
检测出 QFP/ SOP 所有引脚的平坦度、XY 方向位置、BGA/ CSP 所有焊锡球的有无和脱落。
各吸嘴贴装头可以对应。(侧面照明: 必须)
详细请参照「4.5 识别单元构成」。
On-site
机器整体
侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
选用「多功能识别照相机: 类型 3」时需要使用。
※
多功能识别照相机是
NPM-D3, NPM-W2S/ W2, NPM-TT2, VM101/ 102
专用单元。
