NPM-S - 第212页
U8 キットレイアウト KIT LAYOUT - - O105 ( KEJM9BS-08-8 )
Ref
No.
Remarks
R
1
Q'ty
21
ノズルチェンジャー(2ノズルヘッド):NPM
Nozzle Changer(2 Nozzle Head):NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610074586AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BASE
1
1 N210106453AB
SHUTTER
1
2 N210095854AC
BLOCK
2
4 N210092627AA
COLLAR
1
5 N210092629AA
GUIDE
2
6 N210100265AA
BLOCK
1
7 N210092268AB
BLOCK
1
8 N210092269AB
SPRING
2
10 N210086260AA
GUIDE
1
11 N210100268AA
BEARING
4
12 KXF0AB1AA00 634ZZ1MC3
SPACER
4
13 N510030561AA CB-402E
PIN
4
14 N510020598AA MMS4-15
BEARING
4
15 N510039650AA 693T12AZZMC3
SPACER
4
16 N510030918AA CB-301E
PIN
4
17 N510020589AA MMS3-8
PIN
12
18 N510020607AA MMS5-10
SPACER
2
19 N510019914AA CB-308E
PIN
2
21 N510020595AA MMS3-35
STOPPER
1
22 N210106832AB
BLOCK
1
23 N210103604AB
SPACER
1
24 N510020196AA CB-310E
GUARD
1
25 N210119476AA
O104
--
( KN610074586AA-04 )
U8
キットレイアウト
KIT LAYOUT
--
O105
( KEJM9BS-08-8 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
U8
キットリスト
KIT LIST
1
22
N610097389AA

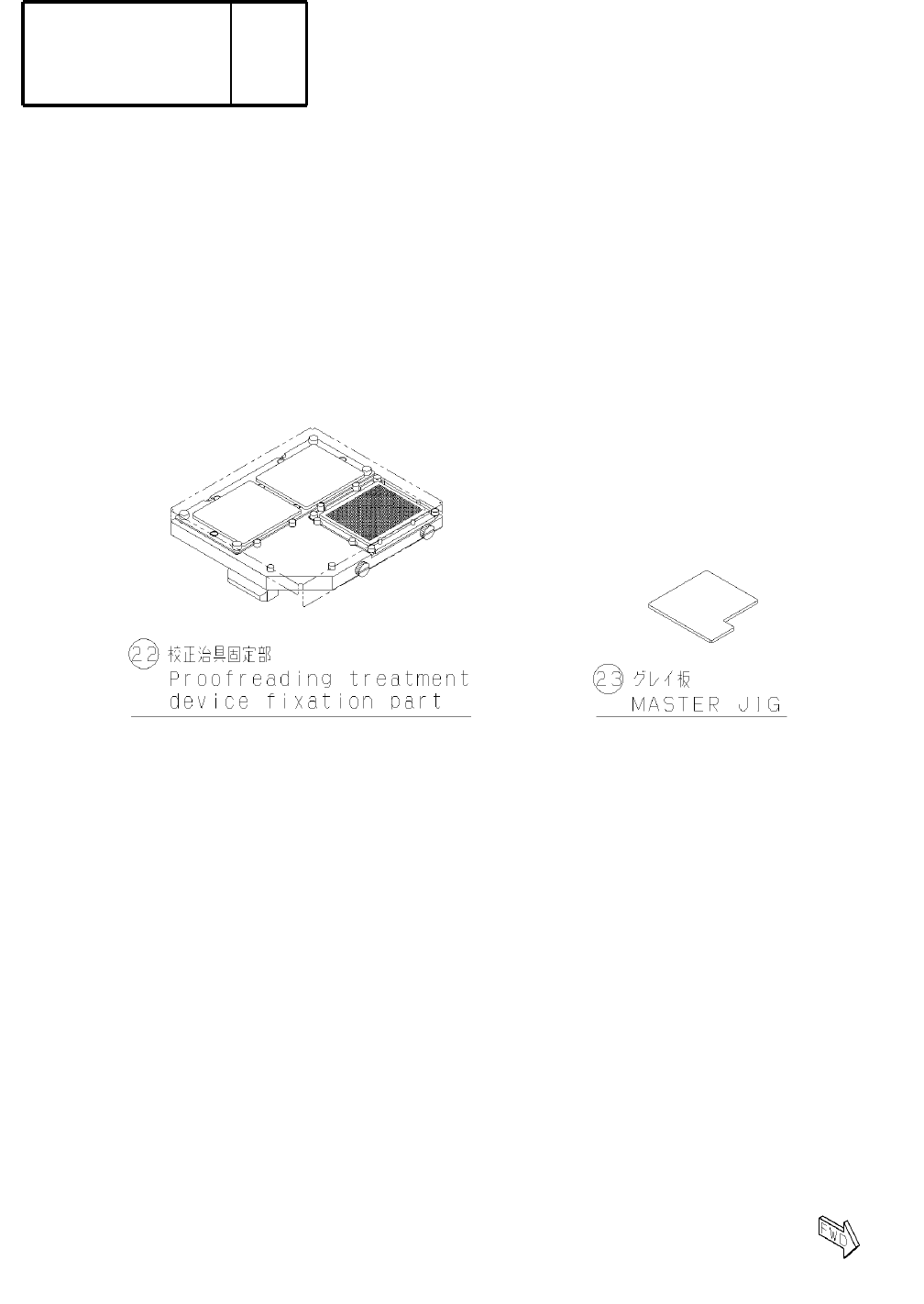

Proofreading treatment device fixation part
校正治具固定部
O
107
1
23
N610106576AA MASTER JIG
グレイ板
O
109
O106
--
( KEJM9BS-08-8 )
