NPM-S - 第269页
Ref No. Remark s R 1 Q'ty 31-G デュアルコン ベア:NPM Du al Con veyo r: NPM ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610093918AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PULLEY 1 20 N2…
31-G
デュアルコンベア:NPM
Dual Conveyor:NPM

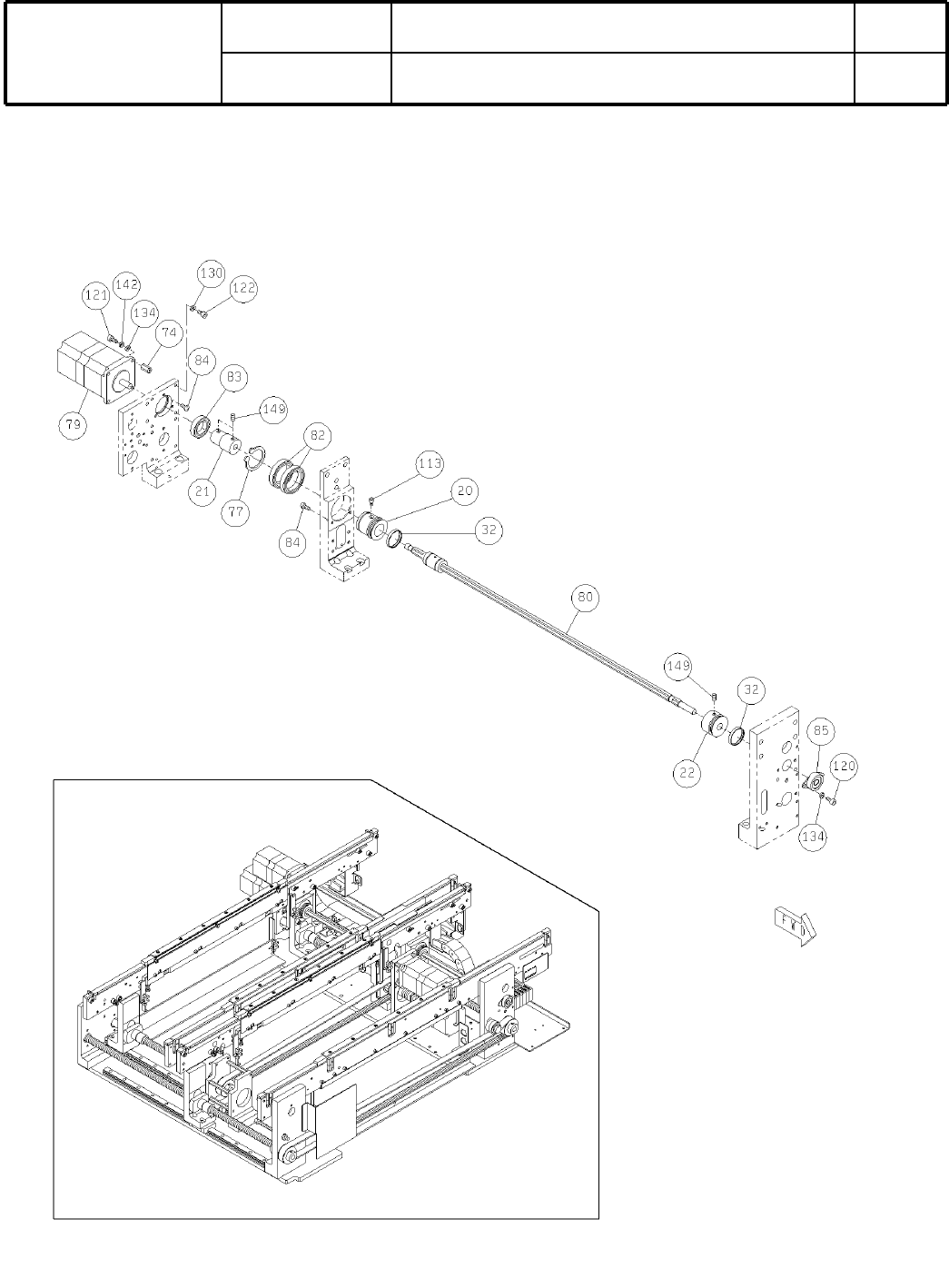

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610093918AA
ｾｸｼｮﾝNo.

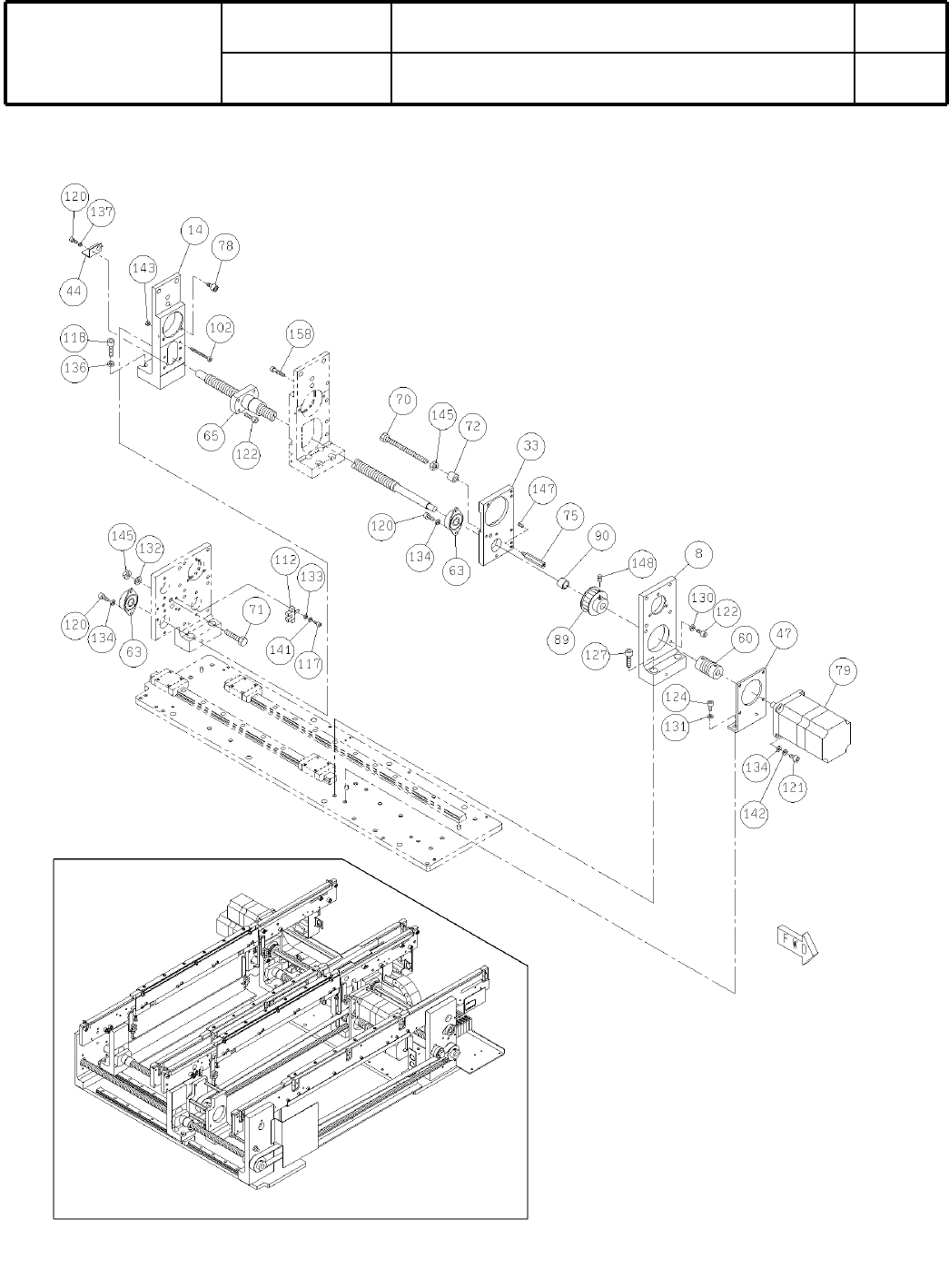

PARTS LAYOUT
Section No.
--
O161
( KN610093918AA-06-7 )
Ref
No.
Remarks
R
1
Q'ty
31-G
デュアルコンベア:NPM
Dual Conveyor:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610093918AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PULLEY
1
20 N210114611AB
COUPLING
1
21 N210114612AB
PULLEY
1
22 N210114613AB
RING
2
32 N210088855AA
A
SPACER
4
74 N510020911AA ASF-414E
C-RING
1
77 KXF04CZAA00 STW-30
MOTOR
1
79 N510037232AA
S
DU13H713S-01
BALL-SPLINE
1
80 N510048344AA LSAG10C1R576E398
BEARING
2
82 N510031069AA 6806ZZ
BEARING
1
83 N510047908AA 6804ZZ
SCREW
6
84 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
BEARING
1
85 KXF03FYAA00 SFB34-8
BOLT
1
113 N510017333AA
Hexagon socket head cap screw M3X5-10.9 A2J (Trivalent)
BOLT
2
120 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
BOLT
4
121 N510017346AA
Hexagon socket head cap screw M4X12-10.9 A2J (Trivalent)
BOLT
4
122 N510017351AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent)
WASHER
4
130 N510018497AA
Round finish plain washer 4 10H A2J (Trivalent)
WASHER
6
134 N510018479AA
Small round-plain washer 4 10H A2J (Trivalent)
WASHER
4
142 N510018330AA Spring lock washer No.2 4 S A2J (Trivalent)
SCREW
4
149 XXE5D8FT
Hexagon socket set screw Cup point M5X8-45H SOB
