- 7 - 4. ELECTRIC APP ARA TUS COMPONENTS 電装関係 4 5 20 21 3 6 7 10 8 11 10 8 11 14 16 17 18 22 22 22 23 23 24 26 28 25 29 13 12 1 9 9 15 27 30 19 26 28 2 27
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1300-723-0A0 DRIVING UNIT ASM.
駆動ユニット組
1
2 E1301-723-000 MOTOR BRACKET
モ−タブラケット
(1)
3 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
4 E9601-723-0A0 Y MOTOR ASM.
Ｙ モ−タ組
(1)
5 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
6 E1302-723-000 Y MOTOR PULLEY
Ｙ モ−タプ−リ
(1)
7 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
(1)
8 E1303-723-000 REDUCTION PULLEY BRACKET
減速プ−リブラケット
(1)
9 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
10 E1304-723-000 Y MOTOR BELT
Ｙ モータベルト
(1)
11 E1305-723-000 REDUCTION PULLEY
減速プ−リ
(1)
12 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
(2)
13 E3035-715-000 THETA MOTOR PULLEY
θ モータプーリ
(1)
14 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
(2)
15 E1306-723-000 P SPACER
Ｐ スペ−サ
(3)
16 E1307-723-000 CONVEYOR PULLEY SHAFT
搬送プ−リシャフト
(1)
17 SB-1070004-00 BEARING
ころがり軸受
(2)
18 SM-6040602-TN BOLT
六角穴ボルト
(2)
19 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
20 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
21 E1308-723-000 CONVEYOR BELT
搬送ベルト
(1)
22 E1309-723-000 BELT CONNECTOR
ベルトコネクタ
(1)
23 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
24 E1310-723-000 BELT PRESSER
ベルト押え
(2)
25 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
26 E1311-723-000 T PULLEY BRACKET
Ｔ プ−リブラケット
(1)
27 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
28 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
29 E3035-715-000 THETA MOTOR PULLEY
θ モータプーリ
(1)
30 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
(2)
31 E1306-723-000 P SPACER
Ｐ スペ−サ
(2)
32 E1312-723-000 T PULLEY SHAFT
Ｔ プ−リシャフト
(1)
33 SB-1070004-00 BEARING
ころがり軸受
(2)
34 SM-6040602-TN BOLT
六角穴ボルト
(2)
35 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
36 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
- 7 -

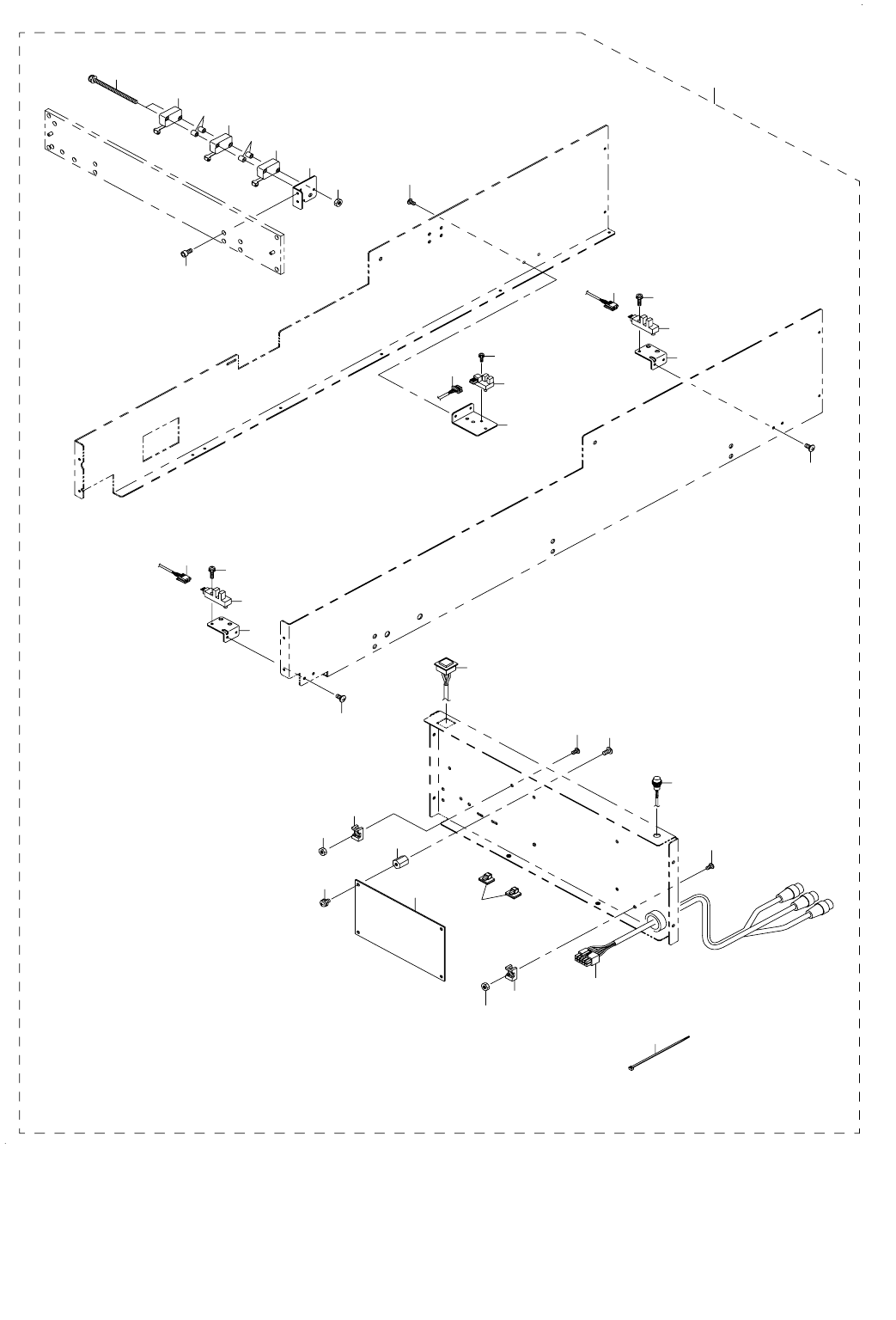

4. ELECTRIC APPARATUS COMPONENTS
電装関係
4
5
20
21
3
6
7
10
8
11
10
8
11
14
16
17
18
22
22
22
23
23
24
26
28
25
29
13
12
1
9
9
15
27
30
19
26
28
2
27
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1400-723-0A0 ELECTRIC APPARATUS ASM.
電装組
1
2 E8601-723-0B0 DTS CONTROL BOARD
ＤＴＳ コントロールボード
(1)
3 HX-0007900-0B SPACER
スペ−サ
(4)
4 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
5 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
6 E9002-723-0A0 CONFIRMATION RAMP ASM.
状態確認ランプ組
(1)
7 E9003-723-0A0 SUPPLY COMPLETION BUTTON ASM.
補給完了ボタン組
(1)
8 E1402-723-000 SENSOR BRACKET
センサブラケット
(2)
9 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
10 HD-0017000-00 DETECTOR SWITCH
フォトインタラプタ
(2)
11 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(2)
12 E9005-723-0A0 UPPER LIMIT SENSOR ASM.
上限センサ中継束線組
(1)
13 E9006-723-0A0 LOWER LIMIT SENSOR ASM.
下限センサ中継束線組
(1)
14 E1403-723-000 ORG SENSOR BRACKET
ＯＲＧ センサブラケット
(1)
15 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
16 HD-0005700-0A PHOTO SENSOR
フォトセンサ
(1)
17 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
(1)
18 E9007-723-0A0 SENSOR RELAY CABLE ASM.
原点センサ中継束線組
(1)
19 E9008-723-0A0 FEEDER CN CABLE ASM.
フィーダコネクタ束線組
(1)
20 E1404-723-000 MS BRACKET
ＭＳ ブラケット
(1)
21 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
22 E9009-723-0A0 CYLINDER SWITCH ASM.
シリンダスイッチ組
(1)
23 HX-0033500-00 SPACER
スペーサ
(4)
24 SL-4035091-SC SCREW M3X0.5 L=50
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５０
(2)
25 EA-9500B01-00 CABLE BAND
束線バンド
(10)
26 HX-0029400-00 FIXED BASE
固定ベース
(2)
27 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
28 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
29 E9607-603-000 STICKER (SMALL)
ステッカー （小）
(2)
30 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
