TR1SN-Rev02 - 第8页
- 5 - 3. DRIVIN G UNIT COMPONENTS 駆動ユニット関係 4 5 6 7 8 10 11 12 13 14 15 15 15 16 17 17 34 34 36 35 36 35 29 30 31 31 32 33 33 18 20 19 18 20 19 24 25 27 28 2 22 21 26 1 23 9 3 24 25
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1200-723-0A0 COVER ASM.
カバ−組
1
2 E1201-723-000 SEFETY COVER SHAFT
安全カバ−シャフト
(1)
3 E1202-723-000 SEFETY COVER HINGE L
安全カバ−ヒンジ Ｌ
(1)
4 E1203-723-000 SEFETY COVER HINGE R
安全カバ−ヒンジ Ｒ
(1)
5 WP-2103001-SE PLAIN WASHER
平座金
(2)
6 SM-0050801-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝８
(2)
7 E1204-723-000 JOINT PLATE
ジョイントプレ−ト
(1)
8 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
9 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
10 E1205-723-000 SEFETY COVER
安全カバ−
(1)
11 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(2)
12 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
13 E1023-760-000 PANEL HANDLE
パネル取手
(1)
14 E1206-723-000 COVER HOOK
カバ−フック
(1)
15 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(4)
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
17 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
18 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
19 E1208-723-000 BOTTOM COVER
ボトムカバ−
(1)
20 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
21 E4809-172-000 RUBBER FOOT
ゴム足
(2)
22 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(2)
23 E1250-723-0A0 INTERLOCK ASM.
インタ−ロック組
(1)
24 E1251-723-000 INTERLOCK BASE
インタ−ロックベ−ス
(1)
25 E1252-723-000 LATCH STUD
ラッチスタッド
(1)
26 E1253-723-000 LATCH PLATE
ラッチプレ−ト
(1)
27 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
(1)
28 SM-4031201-SN SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
29 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
30 E1055-717-000 DOOR LOCK SP
ドアロック ＳＰ
(1)
31 400-34285 IT SOLENOID ASM
ＩＴ ソレノイド組
(1)
32 PS-0200062-KH SPRING PIN 2X6
スプリングピン ２ Ｘ ６
(1)
33 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
34 E9004-723-0A0 DOOR SWITCH ASM.
ドアスイッチ組
(1)
35 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
36 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
37 E1209-723-000 PWB COVER
ＰＷＢ カバ−
(1)
38 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
39 E2134-172-000 RUBBER STOPPER
クリアバンポン
(3)
40 E1210-723-000 SEFETY COVER STAY L
安全カバ−ステ− Ｌ
(1)
41 CM-3001000-01 LABEL
危険電圧警告シ−ル（３１．５）
1
- 5 -

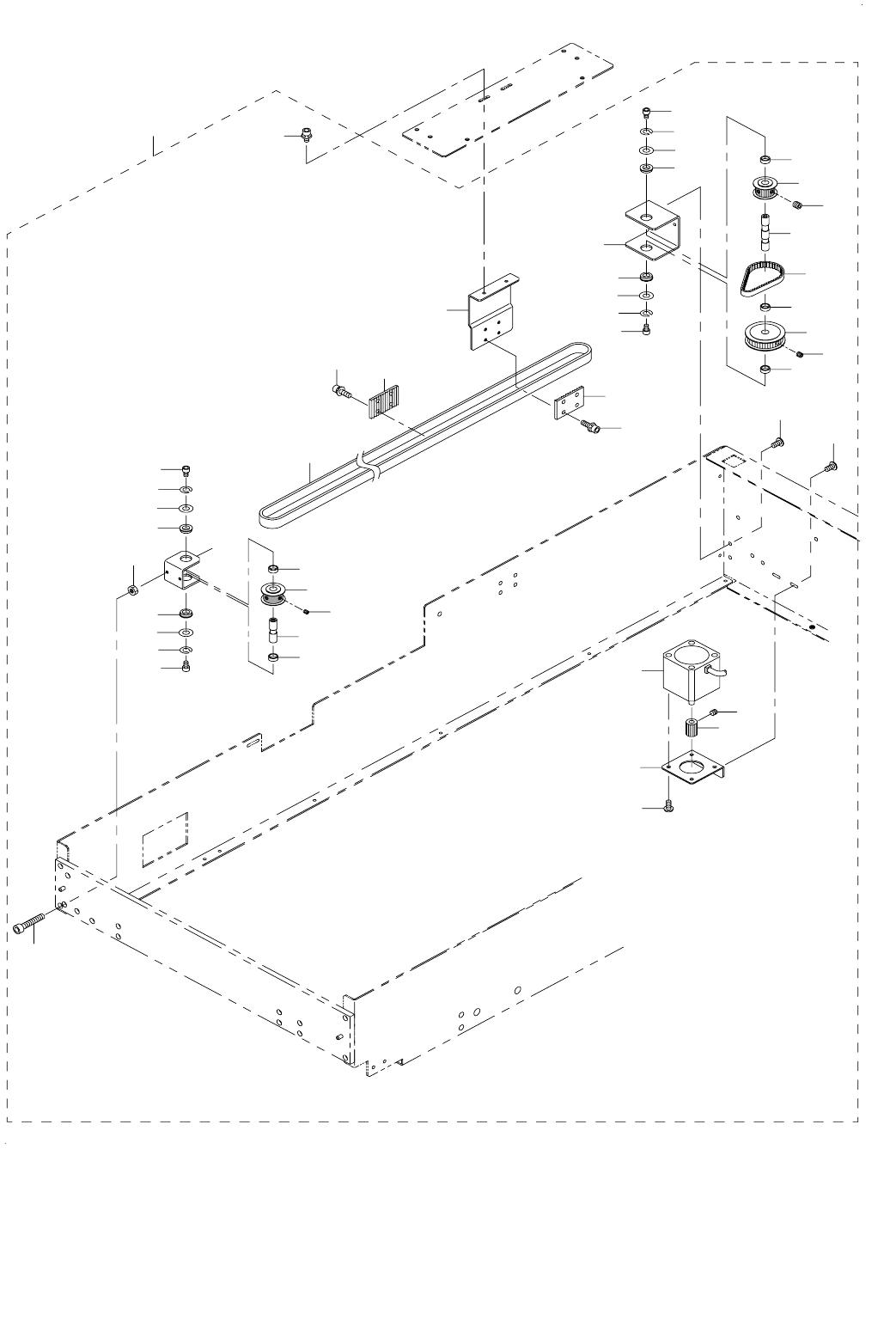

3. DRIVING UNIT COMPONENTS
駆動ユニット関係
4
5
6
7
8
10
11
12
13
14
15
15
15
16
17
17
34
34
36
35
36
35
29
30
31
31
32
33
33
18
20
19
18
20
19
24
25
27
28
2
22
21
26
1
23
9
3
24
25
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1300-723-0A0 DRIVING UNIT ASM.
駆動ユニット組
1
2 E1301-723-000 MOTOR BRACKET
モ−タブラケット
(1)
3 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
4 E9601-723-0A0 Y MOTOR ASM.
Ｙ モ−タ組
(1)
5 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
6 E1302-723-000 Y MOTOR PULLEY
Ｙ モ−タプ−リ
(1)
7 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
(1)
8 E1303-723-000 REDUCTION PULLEY BRACKET
減速プ−リブラケット
(1)
9 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
10 E1304-723-000 Y MOTOR BELT
Ｙ モータベルト
(1)
11 E1305-723-000 REDUCTION PULLEY
減速プ−リ
(1)
12 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
(2)
13 E3035-715-000 THETA MOTOR PULLEY
θ モータプーリ
(1)
14 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
(2)
15 E1306-723-000 P SPACER
Ｐ スペ−サ
(3)
16 E1307-723-000 CONVEYOR PULLEY SHAFT
搬送プ−リシャフト
(1)
17 SB-1070004-00 BEARING
ころがり軸受
(2)
18 SM-6040602-TN BOLT
六角穴ボルト
(2)
19 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
20 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
21 E1308-723-000 CONVEYOR BELT
搬送ベルト
(1)
22 E1309-723-000 BELT CONNECTOR
ベルトコネクタ
(1)
23 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
24 E1310-723-000 BELT PRESSER
ベルト押え
(2)
25 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
26 E1311-723-000 T PULLEY BRACKET
Ｔ プ−リブラケット
(1)
27 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
28 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
29 E3035-715-000 THETA MOTOR PULLEY
θ モータプーリ
(1)
30 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
(2)
31 E1306-723-000 P SPACER
Ｐ スペ−サ
(2)
32 E1312-723-000 T PULLEY SHAFT
Ｔ プ−リシャフト
(1)
33 SB-1070004-00 BEARING
ころがり軸受
(2)
34 SM-6040602-TN BOLT
六角穴ボルト
(2)
35 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
36 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
