4. 基本操作 MEC-NXT3-002S0
134 NXT III 机械手册

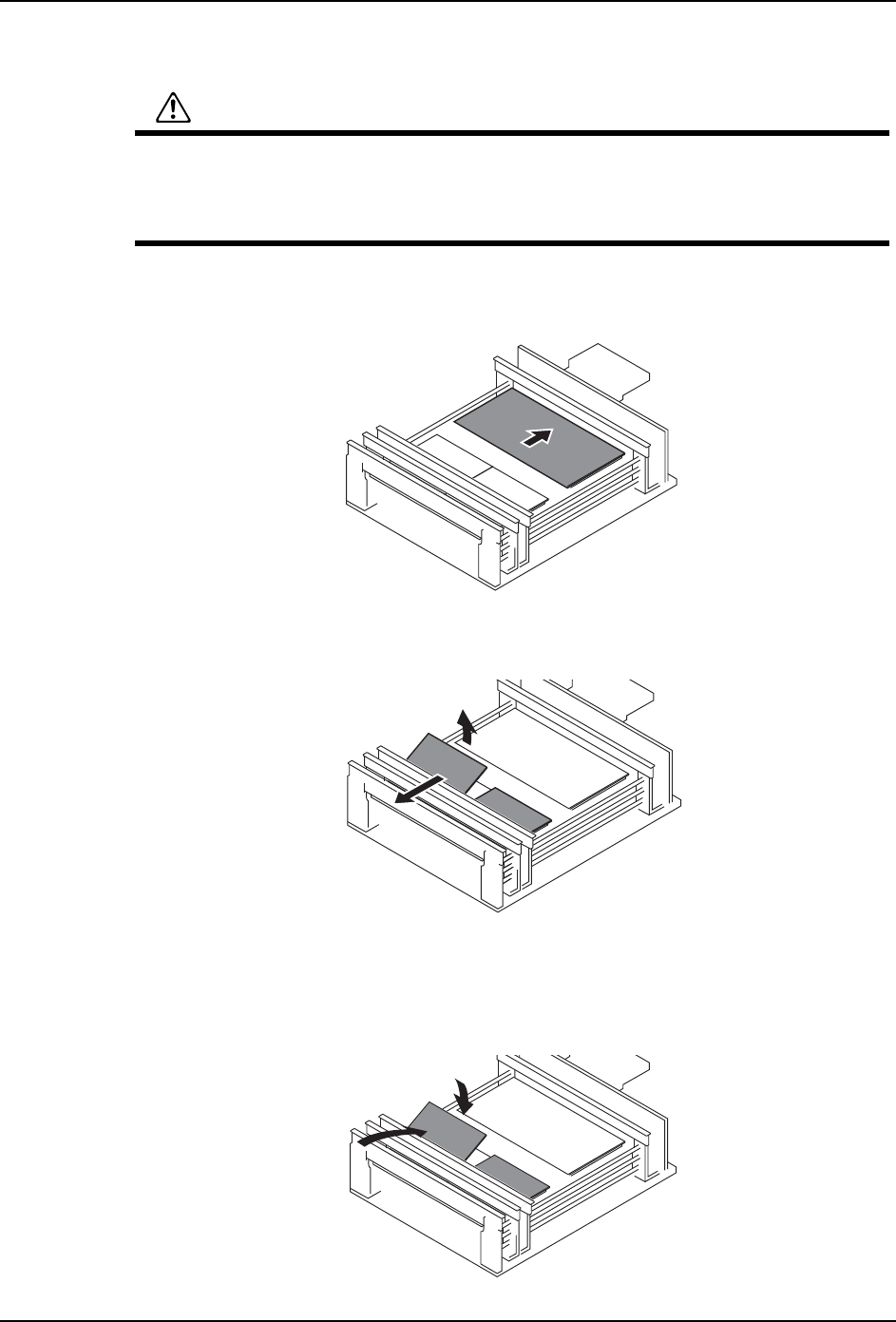

无工具型时
a. 将轨道 2 侧的支撑板压向后方滑动。（没有必要拆除板。）
b. 将轨道 1 侧的后侧抬起，将全体稍微向己方拉出一些后从底板拆除。将支撑板从模
组拆除。
c. 准备新的轨道 1 侧板。将板的前侧挂在底板上，将后侧压下后安装。
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
备注 )板在有咯噔感觉时定位。
警告
在抬起支撑板的时候，请注意在板与调整宽度滚珠丝杆之间手指被夹住或者手指擦到
搬运轨道轨道角。手指有可能受伤。
在抬起支撑板的时候，请注意不要使身体的姿势处于别扭的状态下。支撑板有重量，
身体姿势的不正确有可能会导致腰等部位疼痛能。
01MEC-0286
01MEC-0208
(1)
(2)
01MEC-0210
(1)
(2)
MEC-NXT3-002S0 4. 基本操作
NXT III 机械手册 135

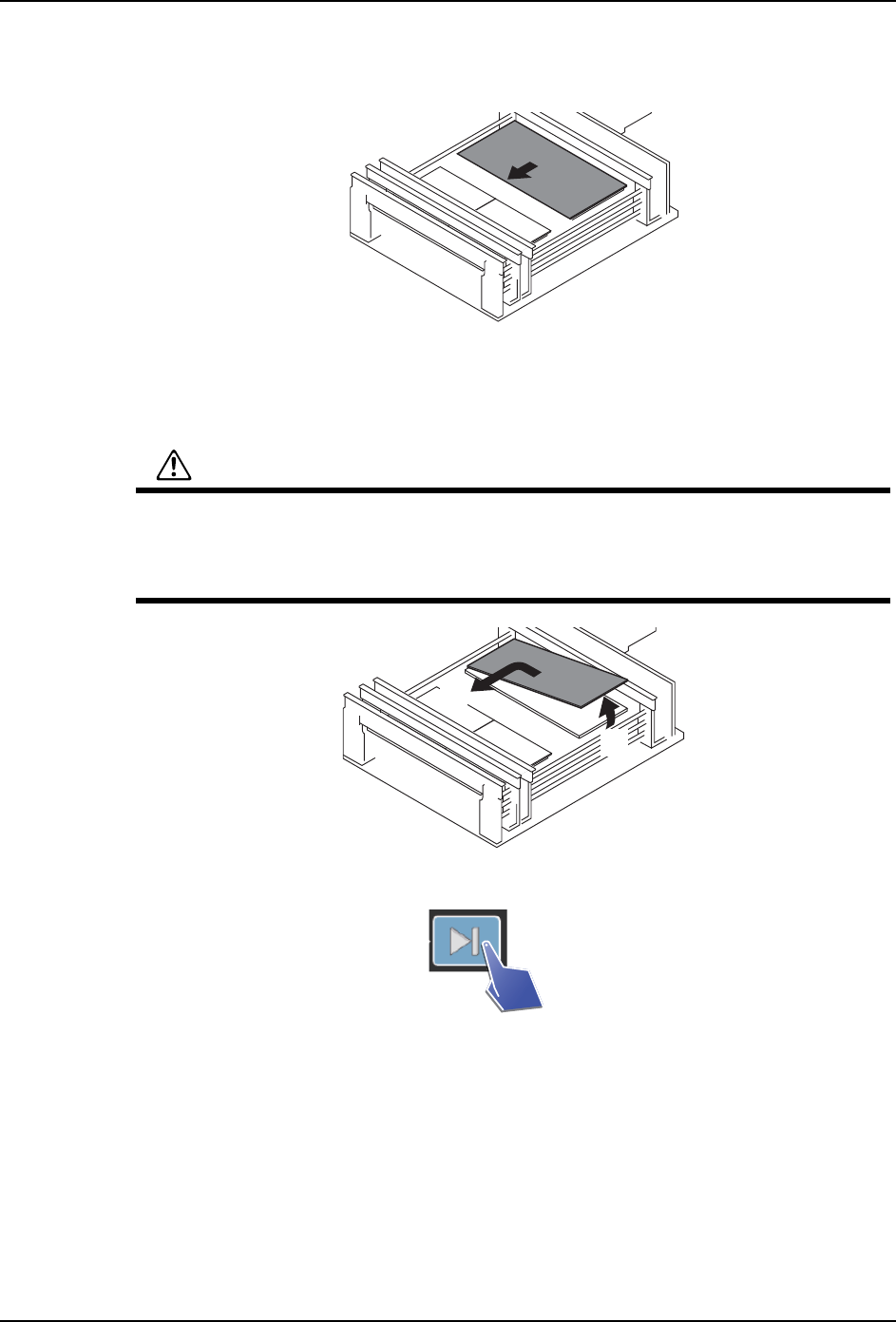

d. 轨道 2 侧板拉到靠近己方，抵住轨道 1 侧板。
备注 )板在有咯噔感觉时定位。
e. 拆除轨道 2 侧盖板时，将板的右侧向上抬起，把全体向左方向拉出拆除。
注意 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
11.更换支撑板后，请触摸 「实行」按键。显示出 START 等候画面。
12.请插入模组。（请参考 「4.1 模组的拉出 / 插入」）
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入锁定。没有锁定的时候，请稍微把模组拉回一些，重新将模组压
入到底。
13.搭载料盘单元 -LT/LTC 时，请拆除料盘单元 -LT/LTC。
14.按下 「生产」按键用手动模式拔掉。
15.按下 START 按键后，使搬运轨宽度与 Job 一致后移动。
01MEC-0263
警告
在抬起支撑板的时候，请注意在板与调整宽度滚珠丝杆之间手指被夹住或者手指擦到
搬运轨道轨道角。手指有可能受伤。
在抬起支撑板的时候，请注意不要使身体的姿势处于别扭的状态下。支撑板有重量，
身体姿势的不正确有可能会导致腰等部位疼痛能。
01MEC-0256
(2)
(1)
01MEC-1580
4. 基本操作 MEC-NXT3-002S0
136 NXT III 机械手册
4.6.2 靠前生产时的支撑板的更换
对于靠前生产使用的轨道 1 侧的支撑板，有以下 3 种。请选择适合生产电路板尺寸的支撑板
进行配置。轨道 2 侧的支撑板只有 1 种，不需要交换。
靠前生产用支撑板可以用先前记载的方法更换。在操作步骤 9 中，请取下轨道 1 侧的支撑
板，安装与下面的生产电路板吻合的支撑板。轨道 2 侧的支撑板，请与轨道 1 侧的支撑板位
置对齐进行移动。
轨道 1 侧的板型 轨道 1 侧的可搬运电路板尺寸 (mm)
靠前生产用 165 48 ～ 165
靠前生产用 200 48 ～ 200
标准 48 ～ 280
䖞䚉ם᭥᫇ᶵ
䖞䚉ם᭥᫇ᶵ
䖞䚉ם᭥᫇ᶵ㸦ḽ㸧 䖞䚉ם᭥᫇ᶵ㸦䶖ࢃ⭕ӝ⭞㸧
0(&6
䶖ࢃ⭕ӝᰬ
