6. 消耗品的更换 MEC-NXT3-002S0 374 NXT III 机械手册 6.13.1 基座控制箱中转电路板 1 1. 请拉出模组。 （参考 「4.1 模组的拉出 / 插入」 。 ） 2. 请拆除基座控制箱 1 上方的盖板。 3. 为了防静电请将防静电环戴在手腕 上。 注意 )如果在带静电的状态下作业时，有可能损坏电路 板的电子元件。 4. 请在中转电路板、插座电路板上找出熄灯 的 LED，参考下表确认熔断的保险丝。 5. 请…
MEC-NXT3-002S0 6. 消耗品的更换
NXT III 机械手册 373
6.13 基座控制盒内电路板保险丝的更换
以下显示出基座控制箱的位置。基座控制箱的 I/O 电路板上的保险丝烧断时， 检查保险丝
用的 LED 灯灭。请在确认保险丝是否烧断后进行更换。还有，在更换保险丝时有必要将相应
的基座控制箱上的模组向前方拉出。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
1 基座控制箱 1
2 基座控制箱 2
3 中转电路板 1
4 中转电路板 2
01MEC-1426
1
2
1
3
4
警告
将几台模组处于半拉出状态时， 拉出的台数有限制 （4M-3 基座上 M3-3 模组到 2 台为
止）。超过限制台数将模组拉出时， 机器整体会向前倾斜，有可能造成身体受伤等。
6. 消耗品的更换 MEC-NXT3-002S0
374 NXT III 机械手册

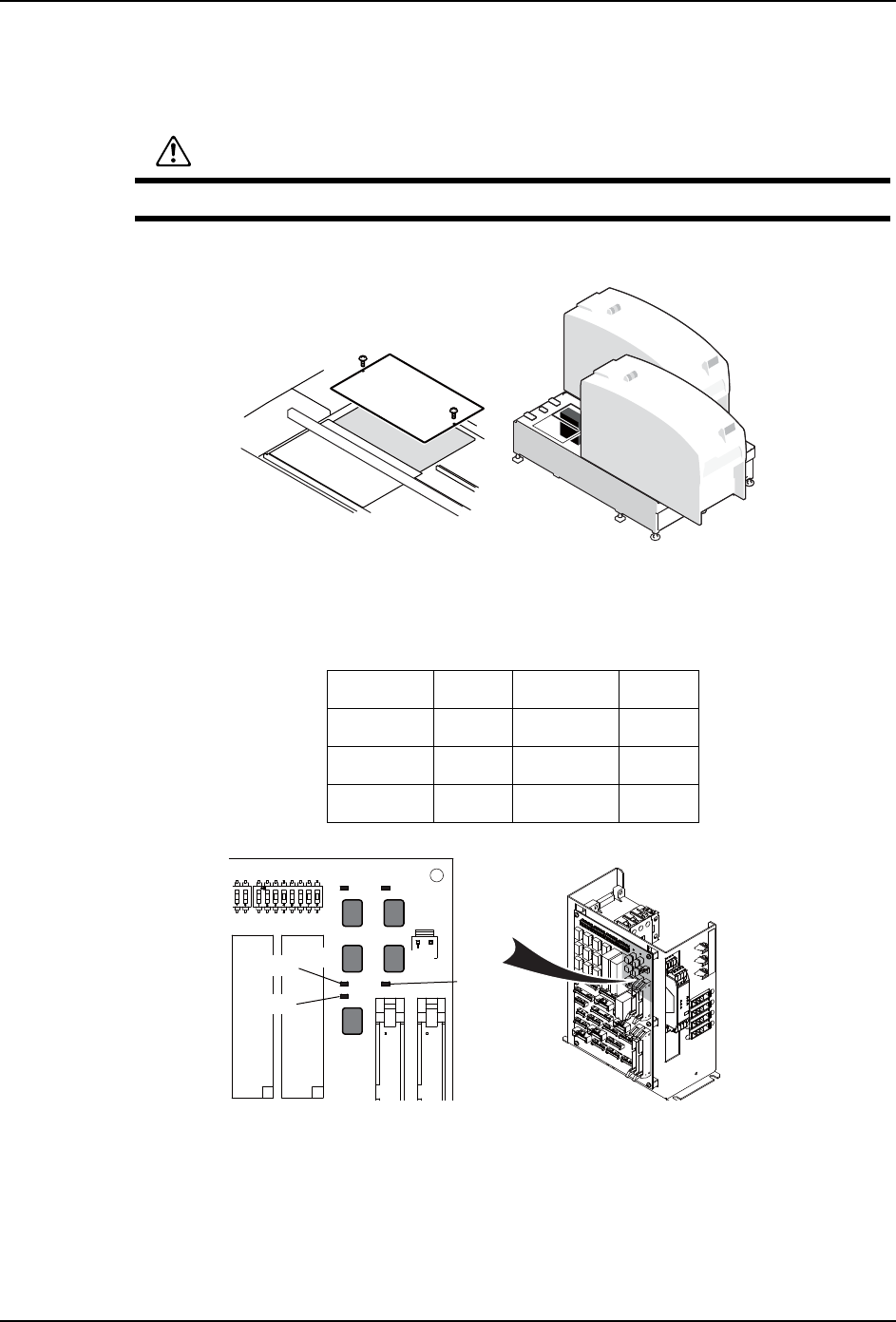

6.13.1 基座控制箱中转电路板 1
1. 请拉出模组。（参考 「4.1 模组的拉出 / 插入」。）
2. 请拆除基座控制箱 1 上方的盖板。
3. 为了防静电请将防静电环戴在手腕上。
注意 )如果在带静电的状态下作业时，有可能损坏电路板的电子元件。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。
6. 请拔掉熔断的保险丝，安装新的保险丝。另外，要拆除插座电路板的保险丝 F1，F3，F4
时，请在拆除支架盖板后拆除保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住后切断。
保险丝 LED 保险丝 LED
F1 PL0 F4 PL64
F2 PL62 F5 PL65
F3 PL63 - -
01MEC-1427a
3.3 Nm
01MEC-1428
F2
F3
F4
F1
F5
PL65
PL64
PL63
PL62 PL0
MEC-NXT3-002S0 6. 消耗品的更换
NXT III 机械手册 375
6.13.2 基座控制箱中转电路板 2
1. 请拉出模组。（参考 「4.1 模组的拉出 / 插入」。）
2. 请拆除基座控制箱 2 上方的盖板。
3. 为了防静电请将防静电环戴在手腕上。
注意 )如果在带静电的状态下作业时，有可能损坏电路板的电子元件。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。
6. 请拔掉熔断的保险丝，安装新的保险丝。另外，要拆除插座电路板的保险丝 F1，F3，F4
时，请在拆除支架盖板后拆除保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住后切断。
保险丝 LED 保险丝 LED
F1 PL0 F4 PL64
F2 PL62 F5 PL65
F3 PL63 - -
01MEC-1430
01MEC-1429
F2
F3
F4
F1
F5
PL65
PL64
PL63
PL62
PL0
