7. 部件的更换 MEC-NXT3-002S0 424 NXT III 机械手册 7.2 定位相机的更换 相机盖罩，灯具， 变焦镜以 及相机主体是作为一个单元来处理的。不能仅对其中的单个部 件的进行更换。 注意 )更换定位相机时，有必要调整检测电路板高度的 PH2 传感器。在开始作业前，请与本 公司或者本公司代理店联络。 7.2.1 必要工具 六角扳手一套， M5.5 扳手。 7.2.2 更换方法 1. 拉出模组 。 （参考 「4.1 …
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 423
10.安装相机单元到模组上的时候，请注意以下几点。
d. 相机的安装方向为使相机单元的切口朝向搬运轨道侧。
e. 将基座上的定位销与相机单元(反面)的U字漕对齐。
f. 如果在相机单元上面安装照明单元及盖板时，请使各部件的安装方向一致。
备注 )安装时请将照明单元与定位销、盖板与地脚螺栓的位置一致。
11.请取下线性马达轴的保护盖板。
12.将主电源开关 ON 后接通模组的电源。
13.插入模组。（参考 「4.1 模组的拉出 / 插入」）
14.请确认生产前，模组已经进行了自动校正值测定。如果没有进行自动校正值测定开始生
产时，请停止生产，从辅助软件的 「固有值管理」进行 「指定重新测定校正值」。
ᨀ䖤䔼䘧
ߛষ
ᴎ఼ࠡᮍ
01MEC-1094S
Ⳍᴎऩܗ
ᅮԡ䫔8ᄫῑ
㧨ᇚⳌᴎऩܗᅝ㺙ᴎ఼Ё༂ⱘᯊ㧪
$,03&$6
Ⳍᴎऩܗ
ᅮԡ䫔8ᄫⓩ
㧨ᇚⳌᴎऩܗᅝ㺙ᴎ఼েջⱘᯊ㧪
AIMPCA008S
7. 部件的更换 MEC-NXT3-002S0
424 NXT III 机械手册
7.2 定位相机的更换
相机盖罩，灯具， 变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部
件的进行更换。
注意 )更换定位相机时，有必要调整检测电路板高度的 PH2 传感器。在开始作业前，请与本
公司或者本公司代理店联络。
7.2.1 必要工具
六角扳手一套，M5.5 扳手。
7.2.2 更换方法
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。

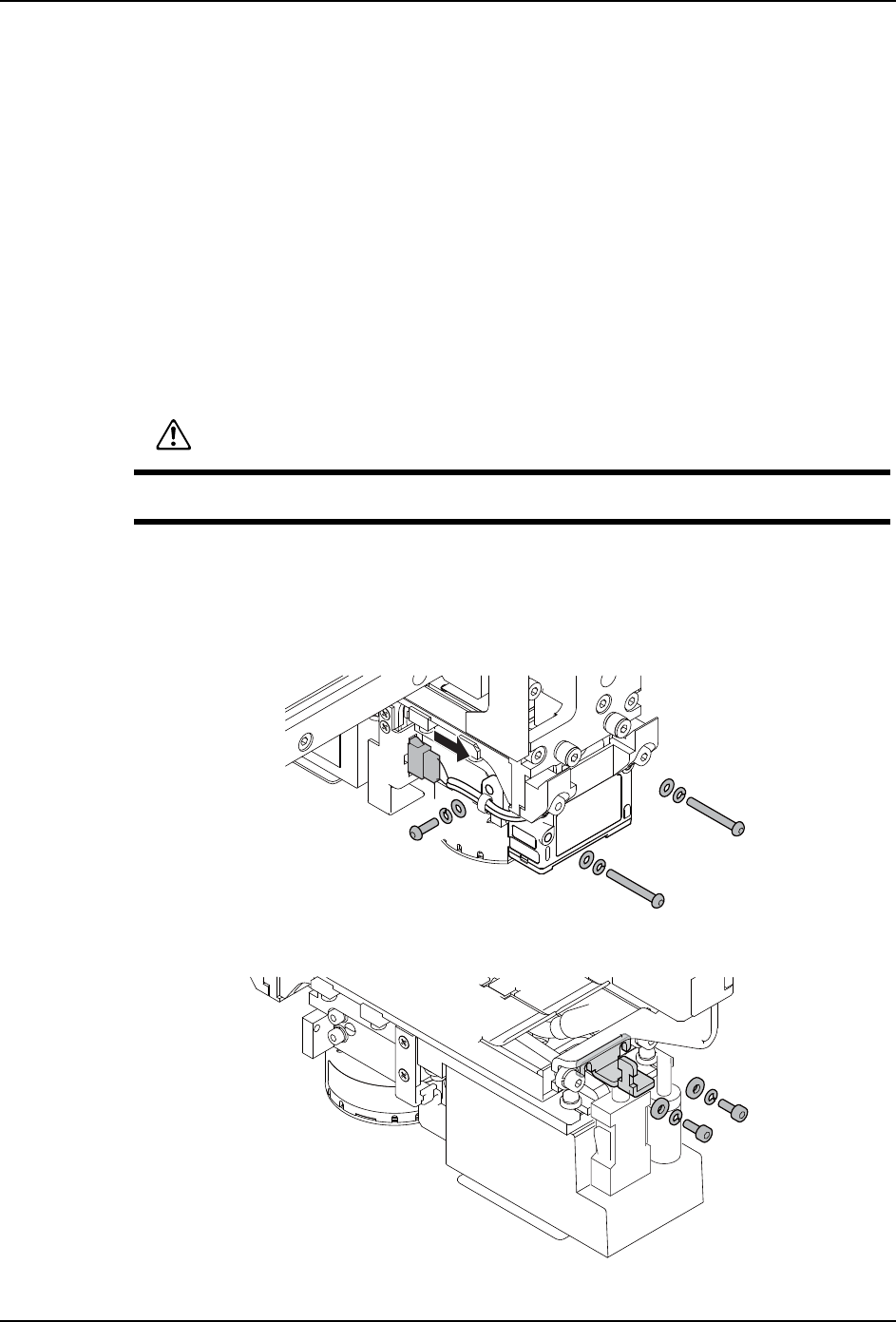

3. 请拆除检测电路板高度的 PH2 传感器的连接器。
4. 请拆除螺栓，拆除固定传感器电缆的团结带的固定器具。
5. 请拆除螺栓 (2 个 )，取下 PH2 传感器。
6. 请拆除螺栓 (2 个 )，拆除相机单元后部的连接器防脱落的 BKT。
警告
在更换元件相机前，务必切断机器主电源。
01MEC-1529
01MEC-1530
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 425

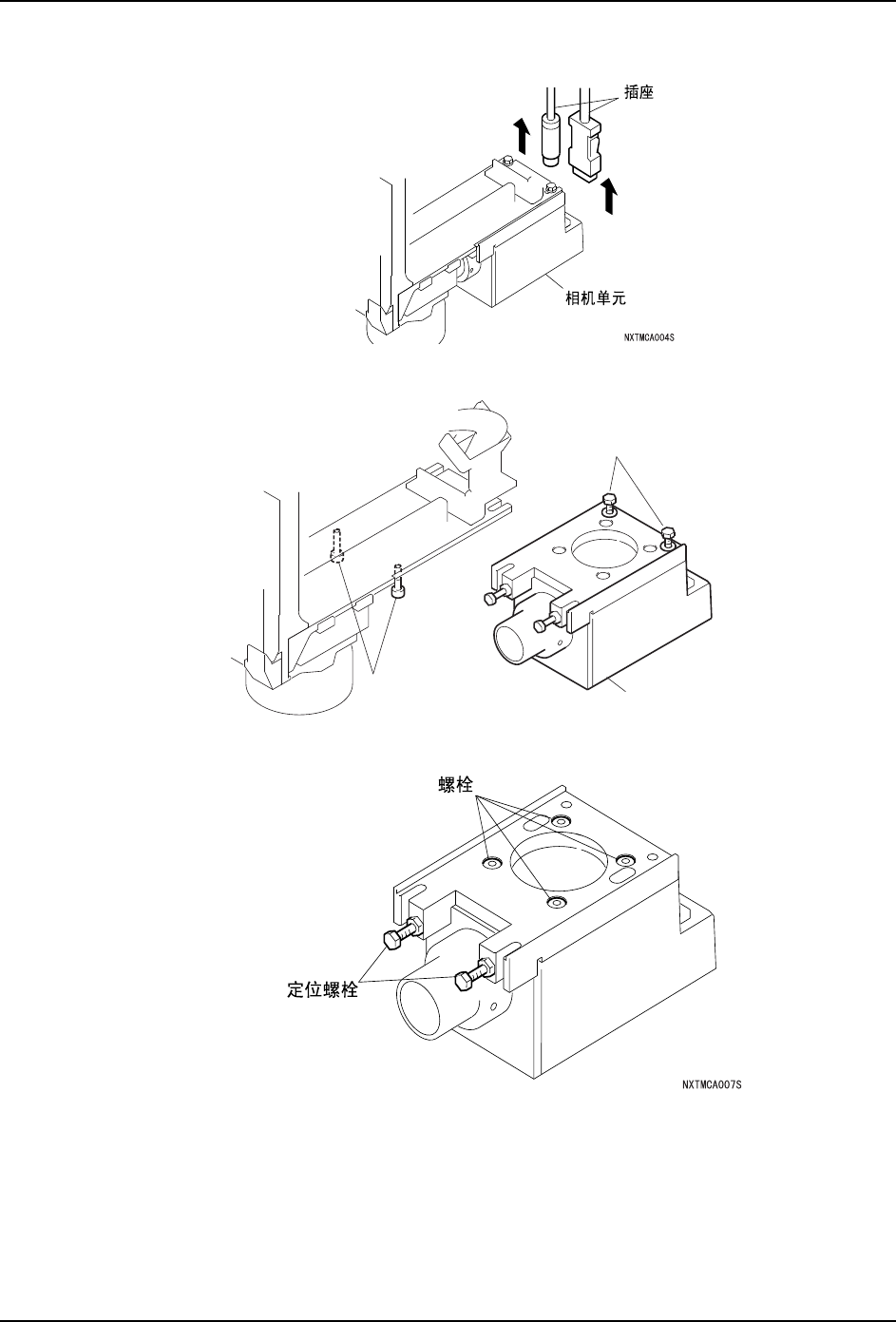

7. 拆除相机单元后部的插座。
8. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。
注意 )请绝对不要松动相机单元的螺栓和定位螺栓。
1;70&$6E
Ⳍᴎऩܗ
݁㾦㶎ᷧ
㧔Փ⫼0݁㾦ᡇ㧕
㶎ᷧᐑ
㧔Փ⫼0݁㾦ᡇ㧕
