MEC-NXT3-00 2 S0 7. 部件的更换 NXT III 机械手册 483 7.17.3 拆除方法 后盖板 1. 请拆除 5 根固定螺丝后拿掉后盖板。 顶盖板 1. 请拆除后盖板。 2. 请打开正面门 （上） 。 3. 请拆除 8 根固定螺丝后拿掉顶盖板。 警告 安装 · 拆除料盘单元 -LT 的盖板之前，必须先从机器上拆除料盘单元 -LT。 30MEC-0285S ৢⲪᵓ 30MEC-0451
7. 部件的更换 MEC-NXT3-002S0
482 NXT III 机械手册
7.17 拆除料盘单元 -LT 盖板
7.17.1 必要工具
十字螺丝刀、六角扳手套件
7.17.2 料盘单元 -LT 盖板的构成部件
1. 后盖板 7. 正面门 ( 上）
2. 顶盖板 8. 前盖板
3. 顶盖板 ( 右侧 ) 9. 正面门 ( 下）
4. 侧盖板 ( 右侧 ) 10. 下盖板 ( 右侧 )
5. 下盖板 ( 左侧 ) 11. 下盖板 ( 前侧 )
6. 侧盖板 ( 左侧 ) 12. 下盖板
9
2
3
4
12
10
5
11
8
7
6
1
30MEC-0450
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 483

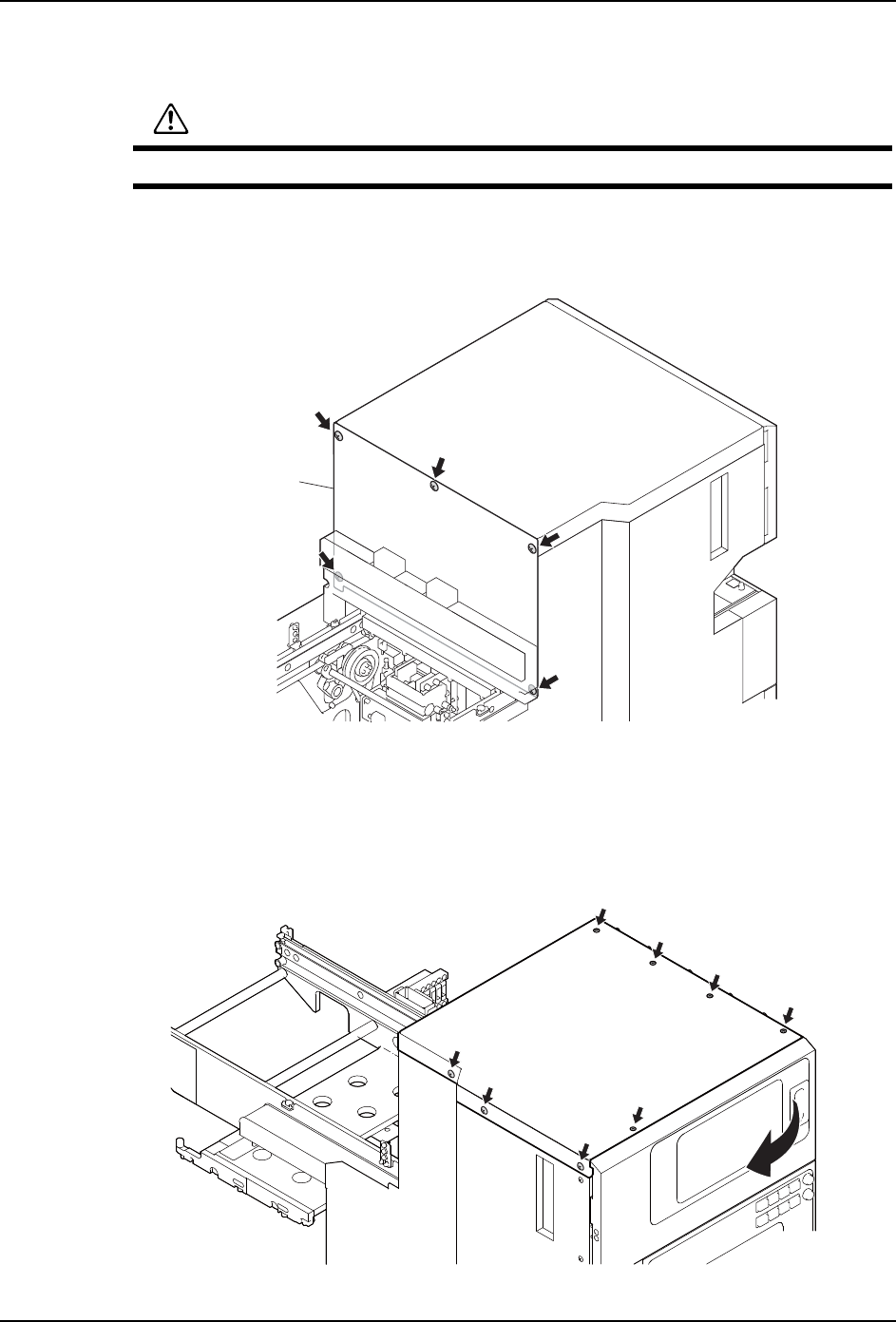

7.17.3 拆除方法
后盖板
1. 请拆除 5 根固定螺丝后拿掉后盖板。
顶盖板
1. 请拆除后盖板。
2. 请打开正面门 （上）。
3. 请拆除 8 根固定螺丝后拿掉顶盖板。
警告
安装 · 拆除料盘单元 -LT 的盖板之前，必须先从机器上拆除料盘单元 -LT。
30MEC-0285S
ৢⲪᵓ
30MEC-0451
7. 部件的更换 MEC-NXT3-002S0
484 NXT III 机械手册
顶盖板 （右侧）
1. 请拆除后盖板。
2. 请拆除顶盖板。
3. 请拆除 2 根固定螺丝后拿掉顶盖板 （右侧）。
侧盖板 （右侧）
1. 请拆除后盖板。
2. 如果侧盖板 （右侧）上装有料斗型料带托架时，请拆除料斗型料带托架。
30MEC-0452
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
