第 2 章 操作顺序书 2- 1. 治具列表 11 治具名称／ 图编号 用途 JIG, MAIN SH AFT / EZ 45 3424601 ( 1) • 组装主轴时用以定中心 P20 nozz le gear as semblin g jig / 402590 01 (1 s et) Compone nt parts • Nozzle g ear fixing jig / 4024371 9 (1) • Nozzle g ear r…
第
2
章
操作顺序书
2-1.
治具列表
10
治具名称／图编号
用途

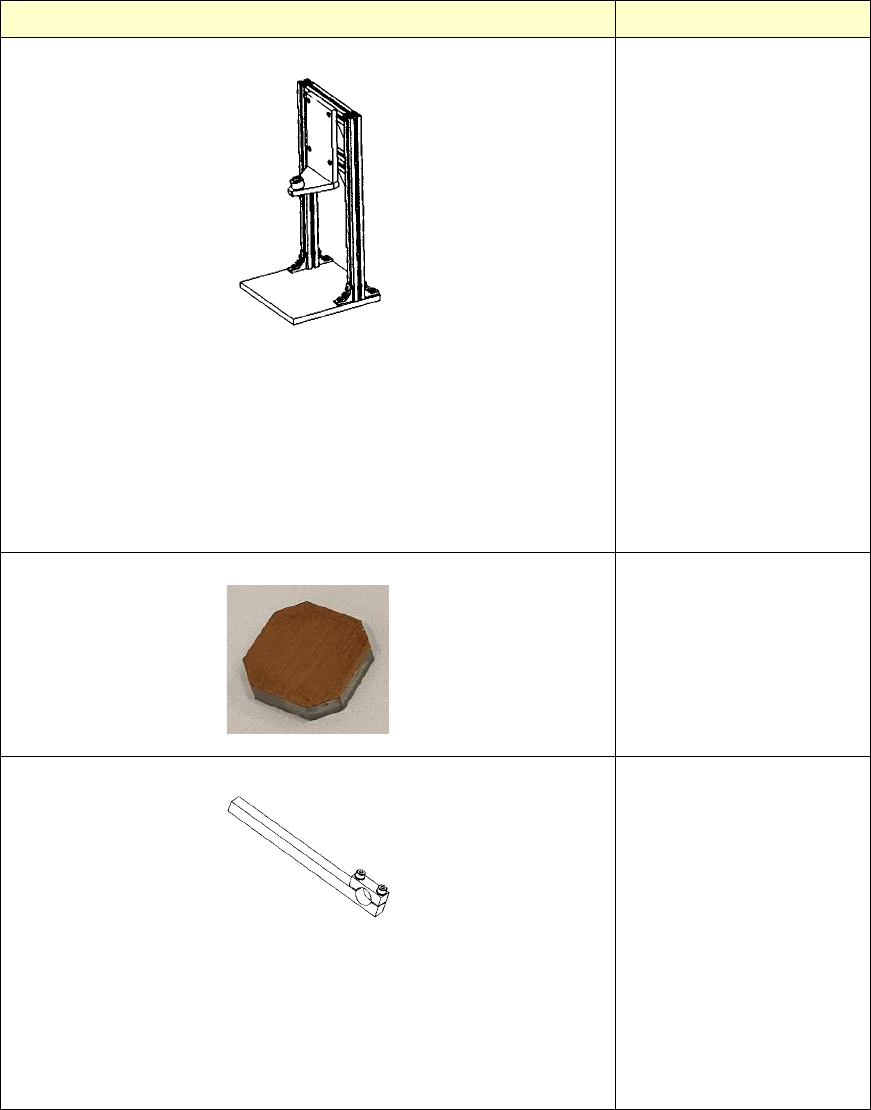

STAGE, MAIN SHAFT ASSEMBLE / EZA2039544A (1 set)
Component parts
•
STAND BASE ASSY / EZA2039841A (1)
•
PLATE,MAIN SHAFT RETAINER BASE / EZ453435501 (1)
•
BASE, MAIN SHAFT RETAINER / EZ453435701 (1)
•
RETAINER MAIN SHAFT / EZ453435801 (1)
•
BOLT,HEXAGON SOCKET 5 x 10 / EZ768343504 (6)
•
贴片头装置主轴装配用
的台
JIG, REFLECTION (COAXIAL) / EZ453431401 (1)
•
同轴照明亮度的校准
CLAMP ASSY, BALL SCREW FIXED / EZA2039152A (1 set)
Component parts
•
LEVER, SCREW FASTENING TOOL / EZ218654702 (1)
•
BLOCK, SCREW FASTENING TOOL / EZ218654802 (1)
•
BOLT,HEXAGON SOCKET 4 × 20 / EZ768342504 (2)
•
W4, SMALL / EZ768800401 (2)
•
用来紧固
X
轴滚珠丝杠
(
直径１５
)
的轴承螺母
第
2
章
操作顺序书
2-1.
治具列表
11
治具名称／图编号
用途

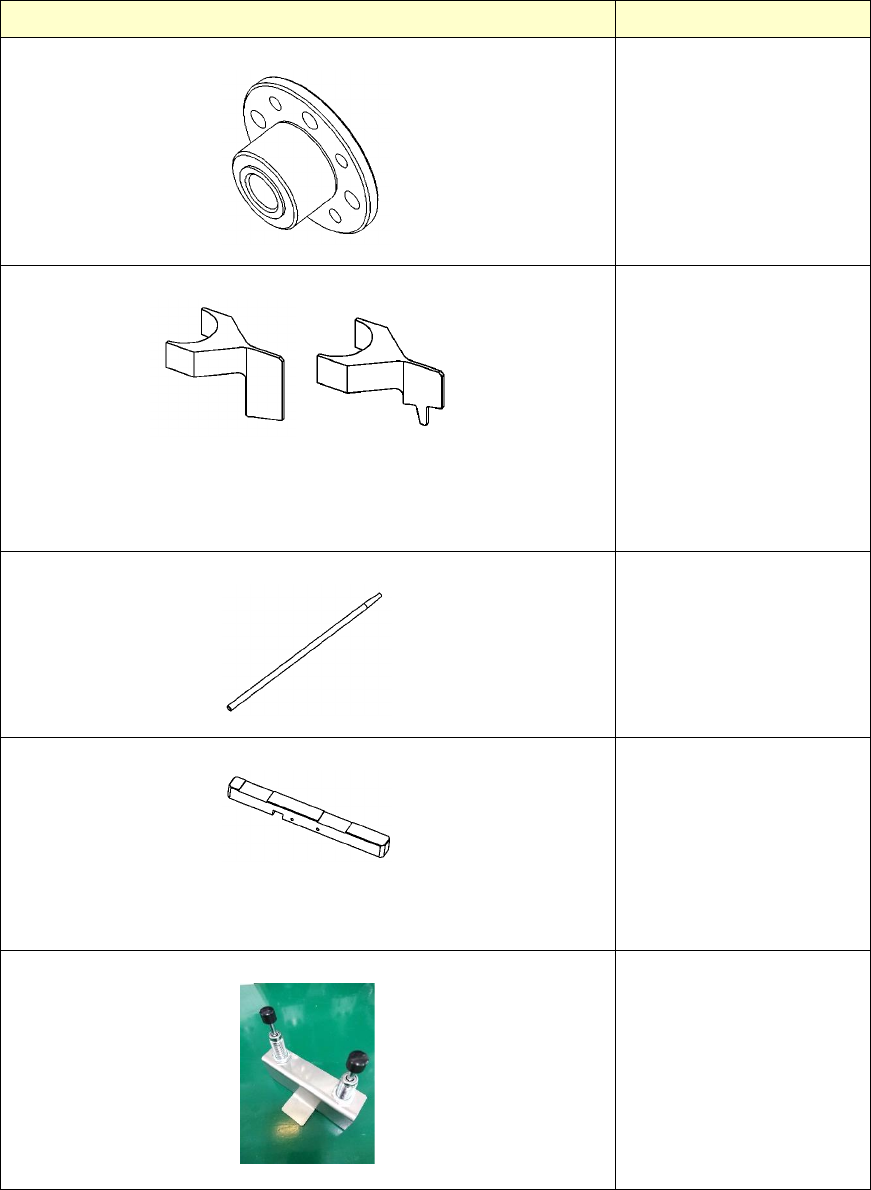

JIG, MAIN SHAFT / EZ453424601 (1)
•
组装主轴时用以定中心
P20 nozzle gear assembling jig / 40259001 (1 set)
Component parts
•
Nozzle gear fixing jig / 40243719 (1)
•
Nozzle gear rotation fixing jig / 40255746 (1)
•
用来将吸嘴齿轮组装到
贴片头上的治具
TOOL, HEAT SINK / EZ453458801 (1)
•
降温器金属固定板的螺
丝孔通孔杆
JIG SET, LIFTER ADJUSTMENT / EZA2040562A (1)
Component parts
•
Parallelism adjustment block (for a lifter) / EZ453482801 (2)
•
检查台车升降机的平行
GLASS PLATE SUPPORT JIG / 40212703
•
单通道传送
XY
校准时
的玻璃基板承托治具
第
2
章
操作顺序书
2-1.
治具列表
12
治具名称／图编号
用途

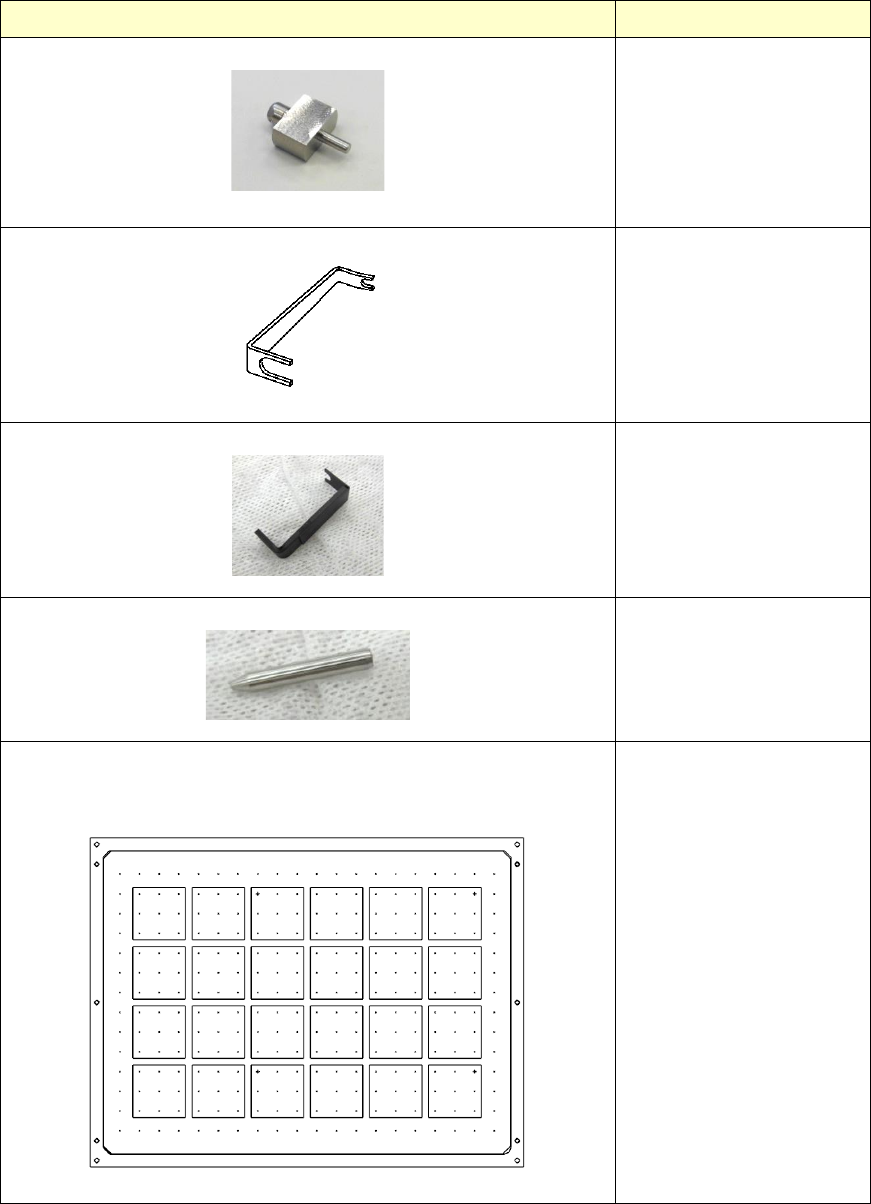

STANDARD NOZZLE_H AXIS / 40184958
•
用于
20
吸嘴贴片头自动
进行
H
轴原点设定操作
的治具
•
需要
20
个
Nozzle shaft spring fixing jig / 40242592
•
进行吸嘴轴的维护时，
用于使弹簧保持压缩状
态的治具
Shaft return sensor/nozzle existence sensor adjustment jig
•
用于调整轴返回传感器
之
ON-OFF
位置的治具
O RING_INSERT JIG / 40241269
•
用于插入机械阀之滑阀
O
形环的治具
FCS_GLASS_PWB_ASM_RX-6 / 40128130
DRAWING_PAPER / 40027196
ADHESIVE_SHEET / 40128134
•
用于修正校准时吸嘴位
置
X
成分的治具
