第
2
章
操作顺序书
2-3.
校准
63
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，以传感器测定基板面高度，显示基准高度
的测定结果。
校准正常完成后，显示［校准处理正常完成。］的信息。
确认测定结果没有问题。
触摸［完毕］。

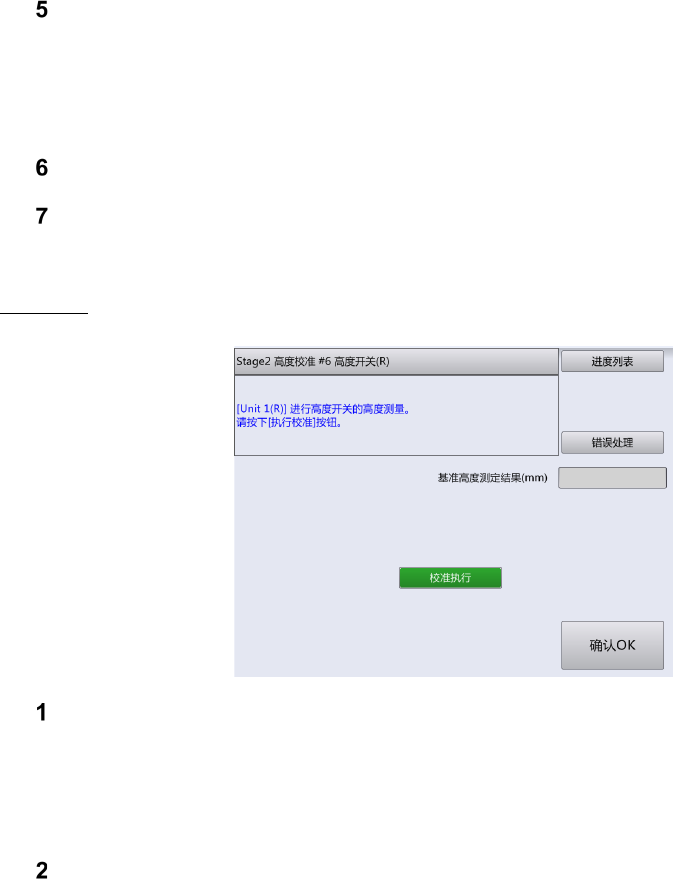

高度开关
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩锁定，传感器对吸嘴高度检测开关的高度进行测定。
会显示基板面高度与吸嘴高度检测开关的高度差，确认在±
0.05
以内。如不符合规格入，请松
开螺丝调整差分，再次进行校准。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
64

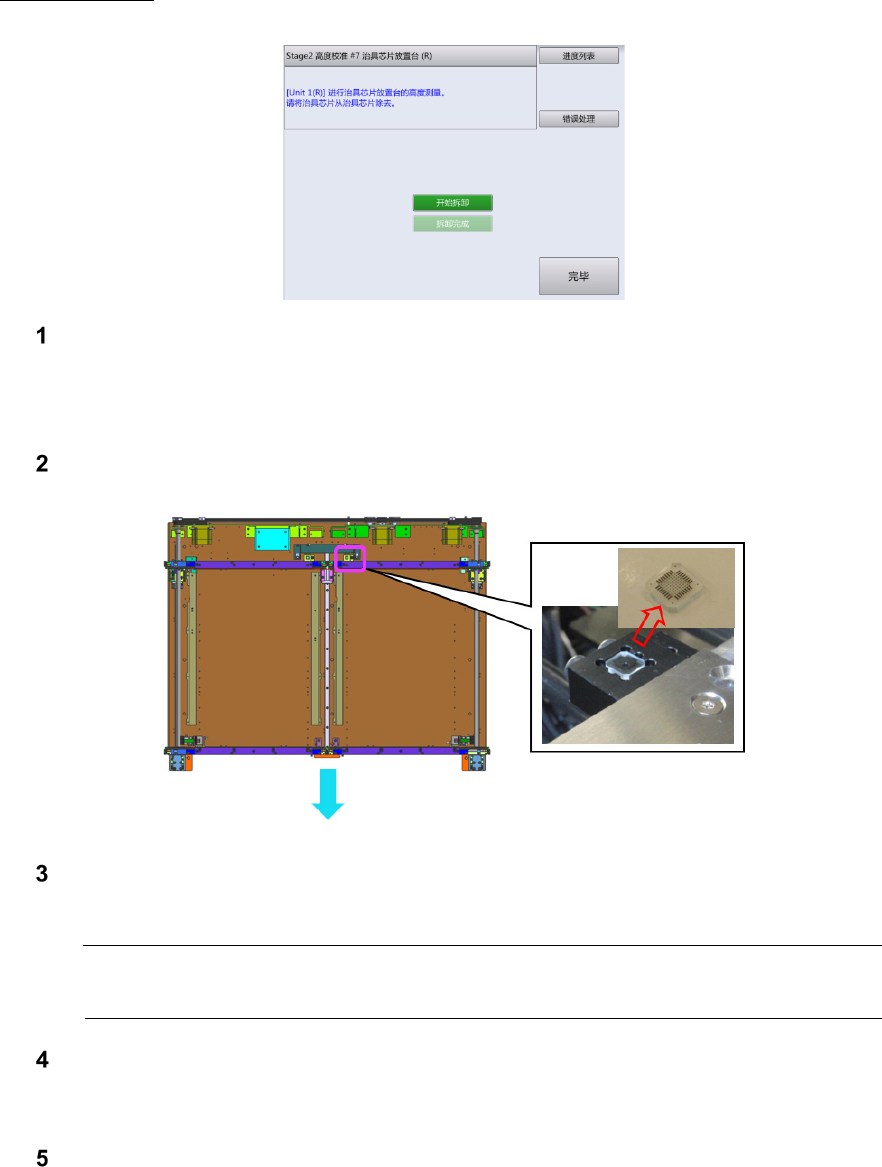

治具芯片放置台
基板面的高度测定完成后，显示如下画面。从转写校准的治具放置台上拆下治具芯片。
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向待机位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
打开前面护罩，从右侧装置转写校准工具放置台上拆下治具芯片。
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示转写校准工具放置台的高度测定画面。
触摸［校准执行］。
用传感器测定治具放置台的高度。校准正常完成后，显示［校准处理正常完成。］的信息。
装置前面
第
2
章
操作顺序书
2-3.
校准
65
触摸［完毕］。
保存校准结果，显示治具芯片的安装画面。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向待机位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
打开前面护罩，把治具芯片安装到右侧装置的转写校准工具放置台上。
治具芯片要把有电路图形的一面朝上置放。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
