第 2 章 操作顺序书 2- 3. 校准 67 2 取下侧面的螺丝。蓝色 标记的 4 个 红色标记的 4 个 3 取下上部的螺丝。 4 拆下贴片头。 安装测定 Z 轴原点用的治具贴片头。 1 把基准治具吸嘴装到 测定 Z 轴原点用的治具贴片头 上。 将 M2 的 2 个螺丝在不脱落 的程度下均匀 进行 固定。 2 安装治具贴片头。 固定螺丝
第
2
章
操作顺序书
2-3.
校准
66
Z
轴的原点确定

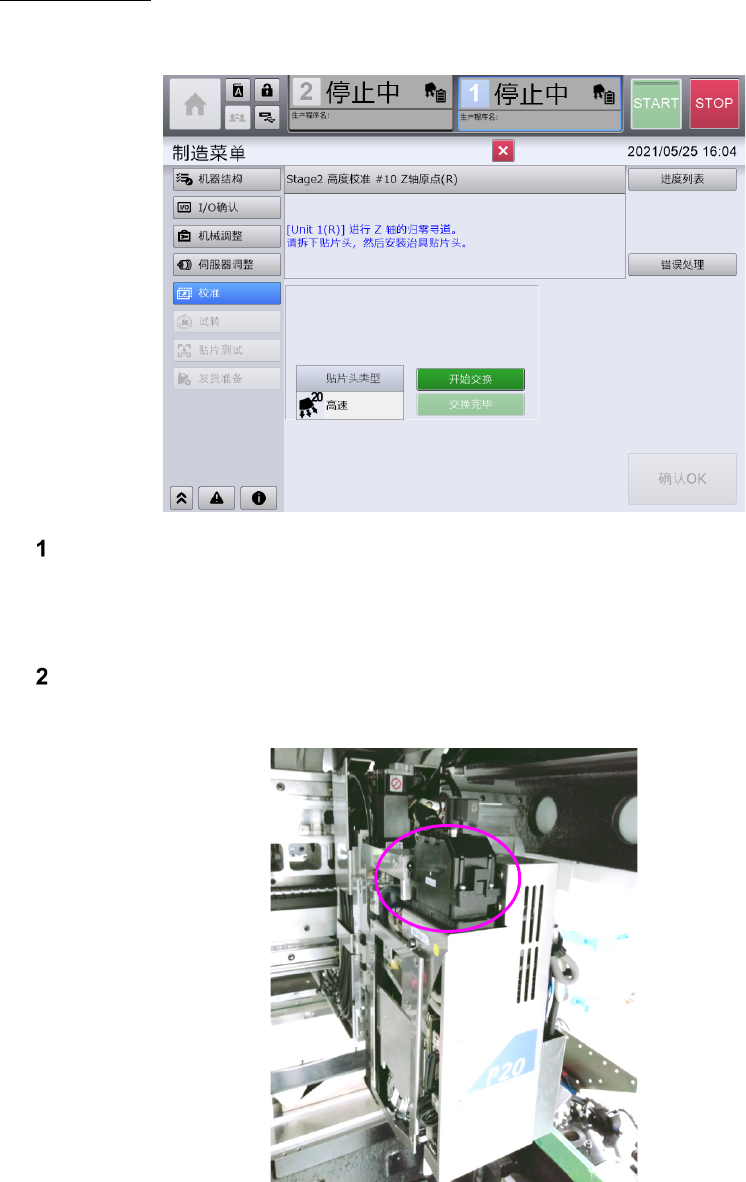

把治具芯片安装到转写校准工具放置台上的操作完成后，显示如下画面。拆下右侧装置的贴片头，安装
测定
Z
轴原点用的治具贴片头。
触摸［开始更换］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴片头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下右侧装置的贴片头。
1
拆下连接器
(a)
。
第
2
章
操作顺序书
2-3.
校准
67

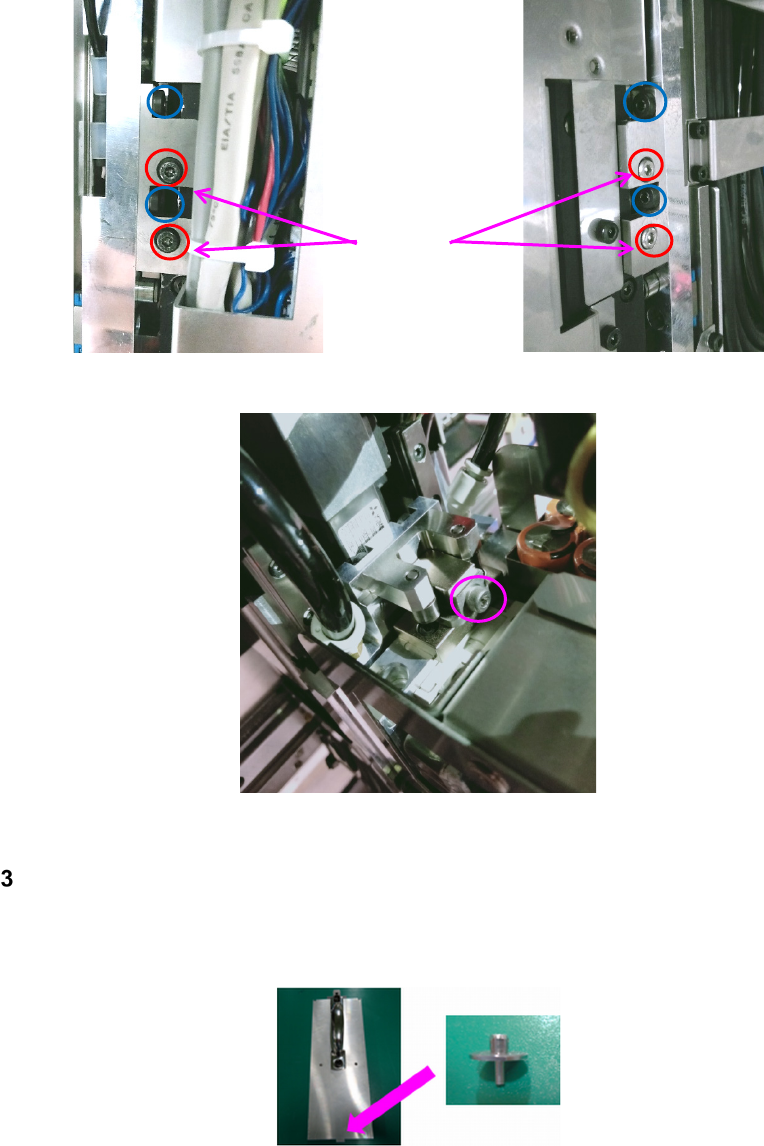

2
取下侧面的螺丝。蓝色标记的
4
个 红色标记的
4
个
3
取下上部的螺丝。
4
拆下贴片头。
安装测定 Z 轴原点用的治具贴片头。
1
把基准治具吸嘴装到测定
Z
轴原点用的治具贴片头上。
将
M2
的
2
个螺丝在不脱落的程度下均匀进行固定。
2
安装治具贴片头。
固定螺丝
第
2
章
操作顺序书
2-3.
校准
68
3
将治具贴片头上部用六角孔螺栓拧紧。
触摸［交换完毕］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示右侧装置
Z
轴原点确定的画面。
触摸［开始校准］。
进行左右一次性更换台车上升、前面护罩的锁定，移动
XY
轴和
Z
轴，使治具贴片头的前端接
触吸嘴高度检测开关，算出
Z
轴的原点高度。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴片头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下右侧装置的治具贴片头，安装原来的贴片头。
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴片头的信息，接通贴片头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
触摸［完毕］。
