第 2 章 操作顺序书 2- 3. 校准 74 把确定 RT 轴／ RN 轴原点用的治具吸嘴安装到右侧装置的 吸嘴号 #1 。 注意 • 进行这一装置 内作 业时，请解除一次 性更换台车和前面 护罩的 锁定 ，在护罩打开的状 态下作业或者从机器侧 面 进行 作业。 治具吸嘴要一面旋转 一面嵌入 。旋入到有咔嚓一声 的感觉后，请轻轻向 下拉，确认不会脱出 。 关闭前面护罩，触摸［安装完成］。 触摸［完毕］。 显示 RT 轴／ RN 轴进行…
第
2
章
操作顺序书
2-3.
校准
73
2-3-3.
贴片头调整

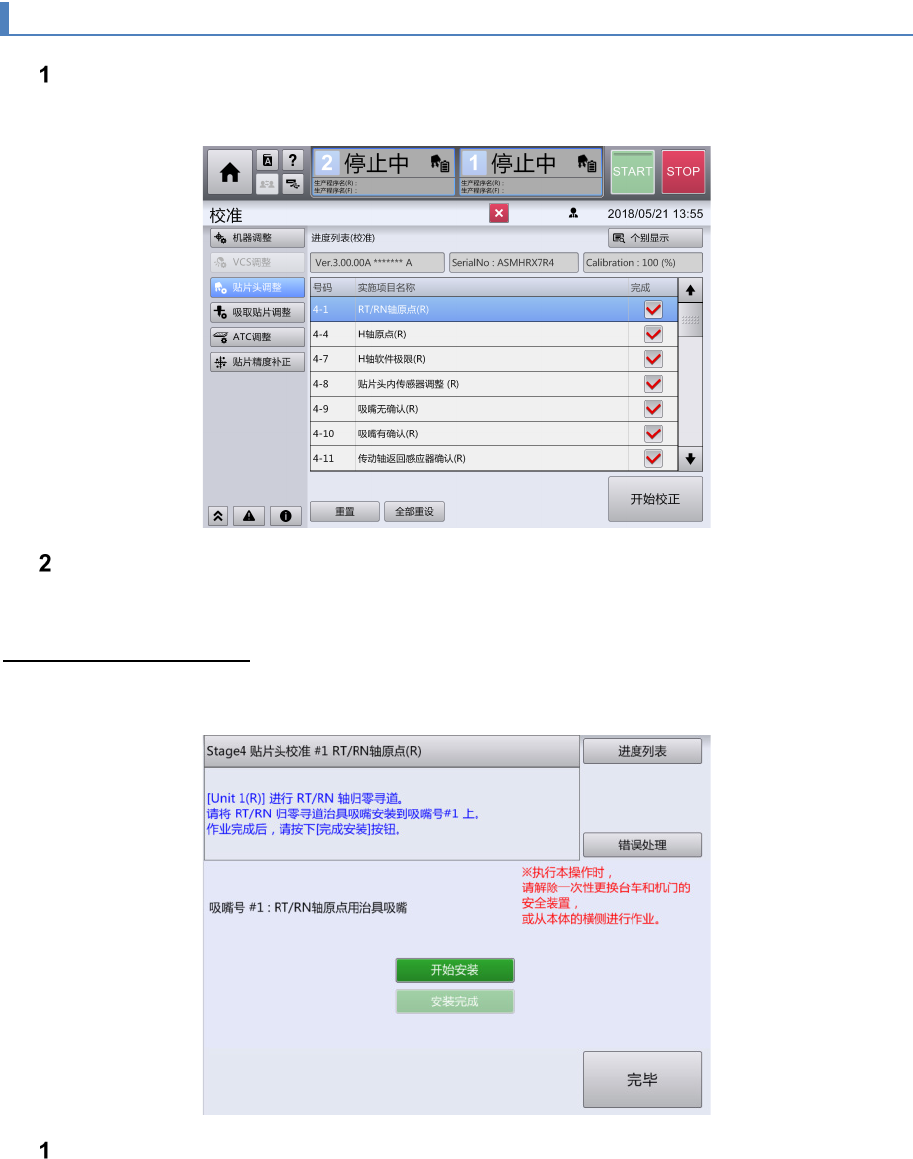

从画面左侧的子菜单中触摸［机器调整］。
显示［进度列表］画面。
触摸［个别显示］。
RT
轴／
RN
轴的原点确定
Stage2
的处理完成后，显示如下画面。首先，为了确定右侧装置贴片头
RT
轴／
RN
轴的原点，进行治
具安装。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向贴片头更换位置移动，进行全轴
伺服
OFF
。然后进行左右一次性更换台车下降、前面护罩解除锁定。
第
2
章
操作顺序书
2-3.
校准
74

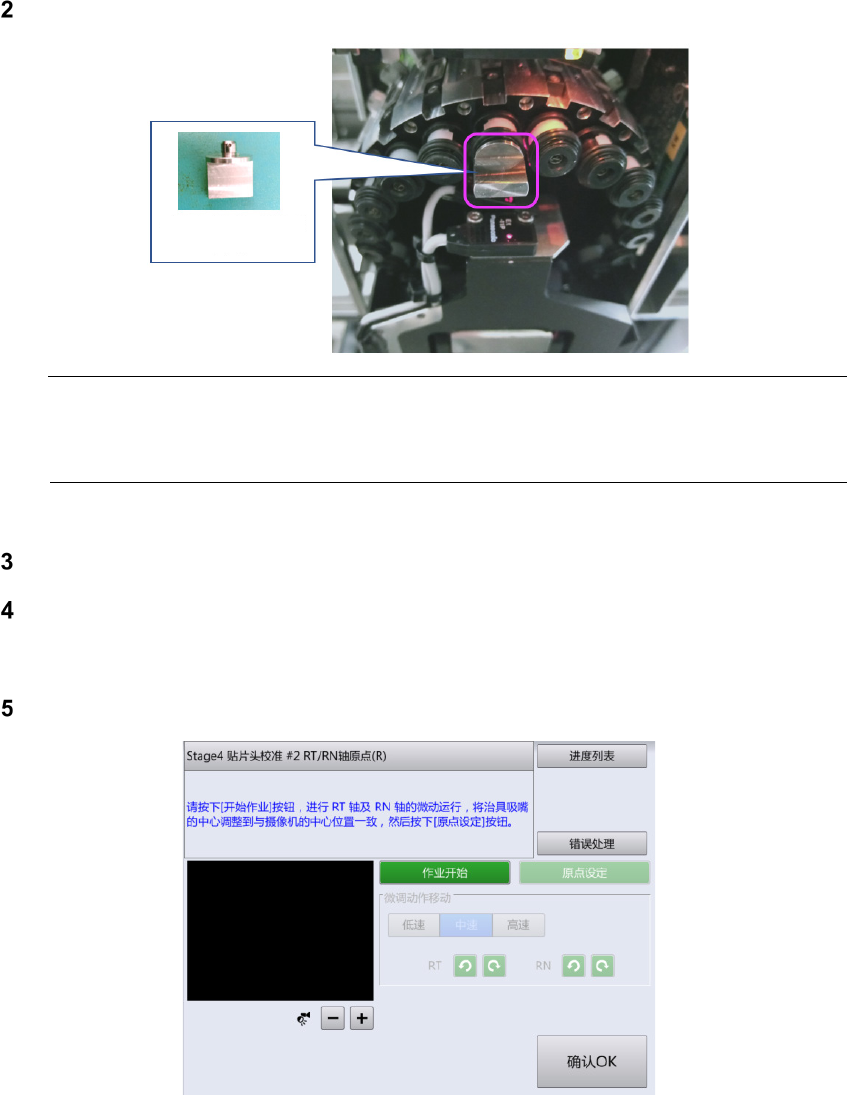

把确定 RT 轴／RN 轴原点用的治具吸嘴安装到右侧装置的 吸嘴号#1。
注意
•
进行这一装置内作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状
态下作业或者从机器侧面进行作业。
治具吸嘴要一面旋转一面嵌入。旋入到有咔嚓一声的感觉后，请轻轻向下拉，确认不会脱出。
关闭前面护罩，触摸［安装完成］。
触摸［完毕］。
显示
RT
轴／
RN
轴进行原点确定的画面。
触摸［作业开始］。
RT
轴／
RN
轴
原点用的治具吸嘴
第
2
章
操作顺序书
2-3.
校准
75

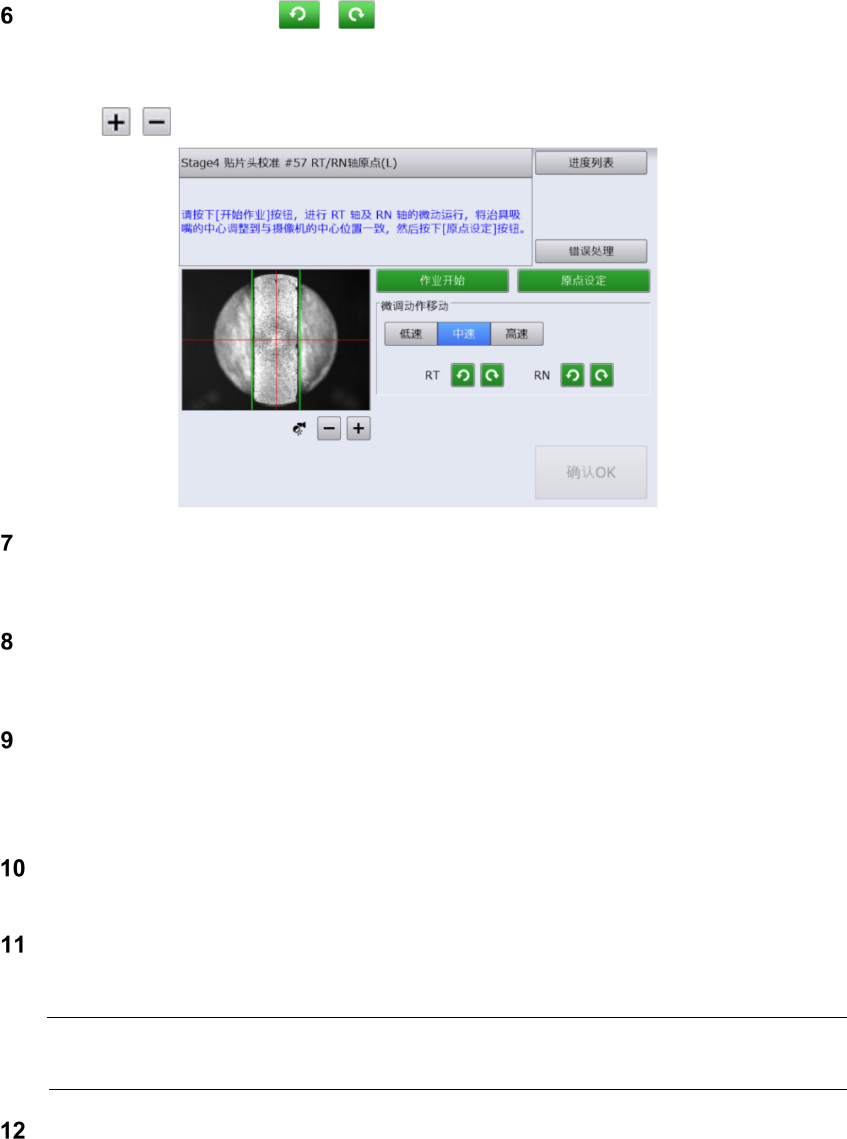

使用微调动作移动按钮（ / ）旋转 RT 轴和 RN 轴，要调整到治具吸嘴的中心
位置与元件摄像机图像的中心位置完全一致。
移动速度可从［低速］、［中速］、［高速］的这
3
档中选择。
可触摸
/
来调整摄像机照明的亮度。
触摸［原点设定］。
RT
轴相对移动
+180°
，在该位置上进行
RT
轴和
RN
轴的原点设置。
触摸［完毕］。
显示把右侧装置贴片头恢复到原来位置的画面。
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向作业位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
拆下装在 吸嘴号＃1 上的 RT 轴／RN 轴原点确定治具吸嘴，安装阀（手柄侧）和 H 轴，
将贴片头恢复到原来的位置。
触摸［作业完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
