第 2 章 操作顺序书 2- 3. 校准 77 触摸［自动原点设定］。 执行校准，显示测定结果。 以 #1 ～ # 20 中测定值最高的 吸嘴号为基准，距之 0.05 mm 上侧的 H 轴位置就是 H 轴的原点。 在［吸嘴间差距测定结 果］画面上，以列表 形式显示测定过的各 吸嘴号与 H 轴原点的距离 （差距）。 确认各吸嘴号的差距值测定正确没有问题后，触摸［关闭］。 请确认差距值的最大值 与最小值之差在 0.2 mm 以内。 触摸［确…
第
2
章
操作顺序书
2-3.
校准
76

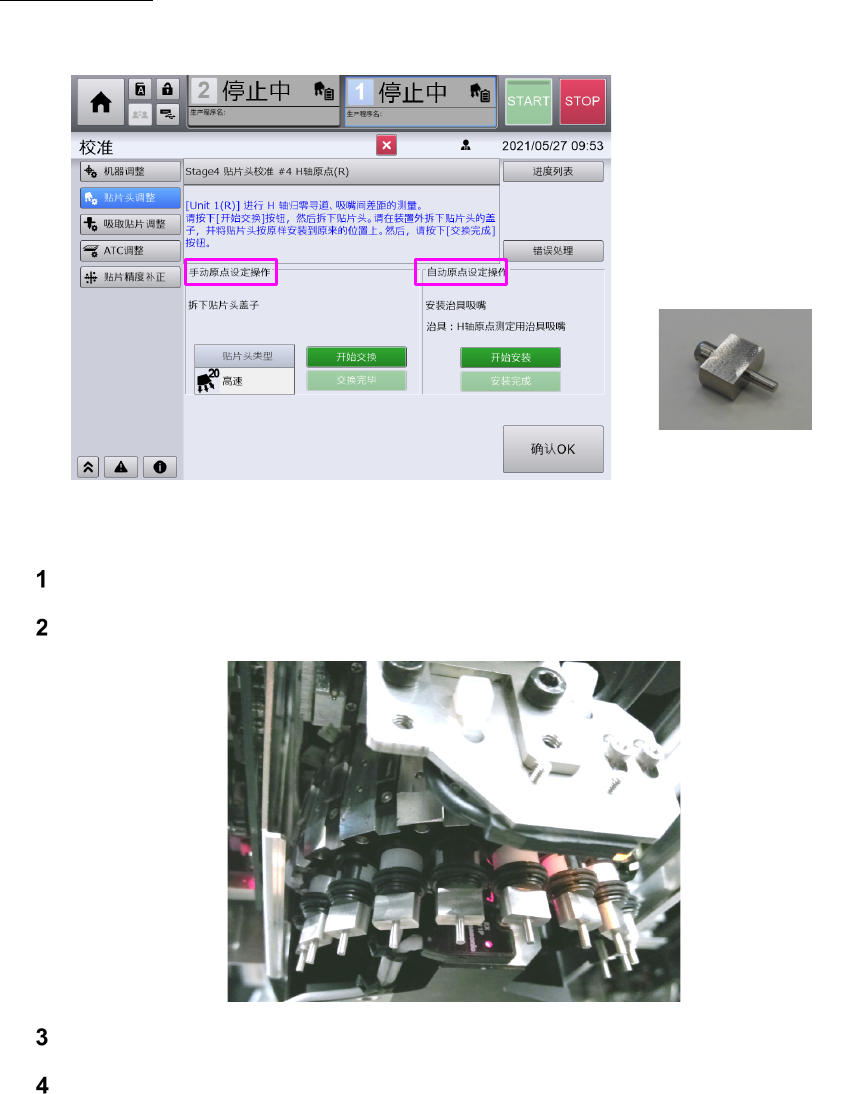

H
轴的原点确定
RT
轴／
RN
轴的原点确定完成后，显示如下画面。有
“
手动原点设定操作
”
和
“
自动原点设定操作
”
这
2
种
方法，一般情况下请准备好治具实施
“
自动原点设定操作
”
。
＜自动原点设定操作时＞
触摸［开始安装］。
安装 20 个治具。
触摸［安装完成］，在恢复动作画面上触摸［恢复］。
触摸［确认 OK］。
治具
40184958
第
2
章
操作顺序书
2-3.
校准
77

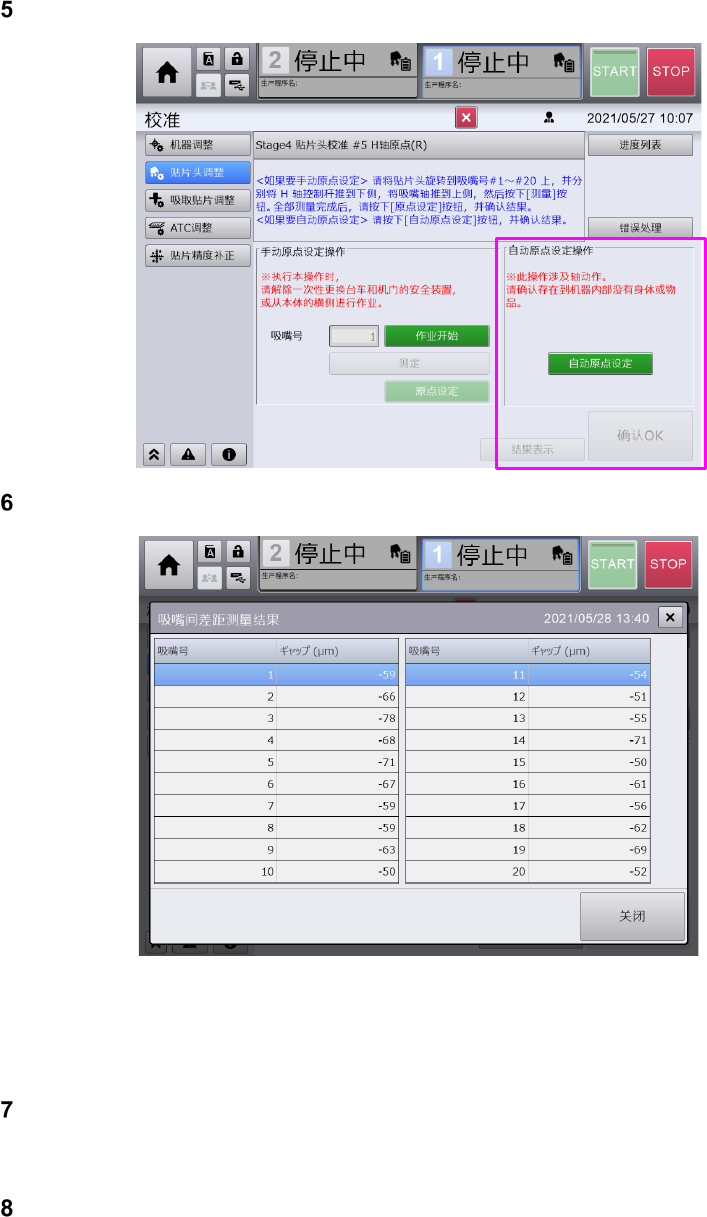

触摸［自动原点设定］。
执行校准，显示测定结果。
以
#1
～
#20
中测定值最高的吸嘴号为基准，距之
0.05 mm
上侧的
H
轴位置就是
H
轴的原点。
在［吸嘴间差距测定结果］画面上，以列表形式显示测定过的各吸嘴号与
H
轴原点的距离
（差距）。
确认各吸嘴号的差距值测定正确没有问题后，触摸［关闭］。
请确认差距值的最大值与最小值之差在
0.2 mm
以内。
触摸［确认 OK］。
第
2
章
操作顺序书
2-3.
校准
78

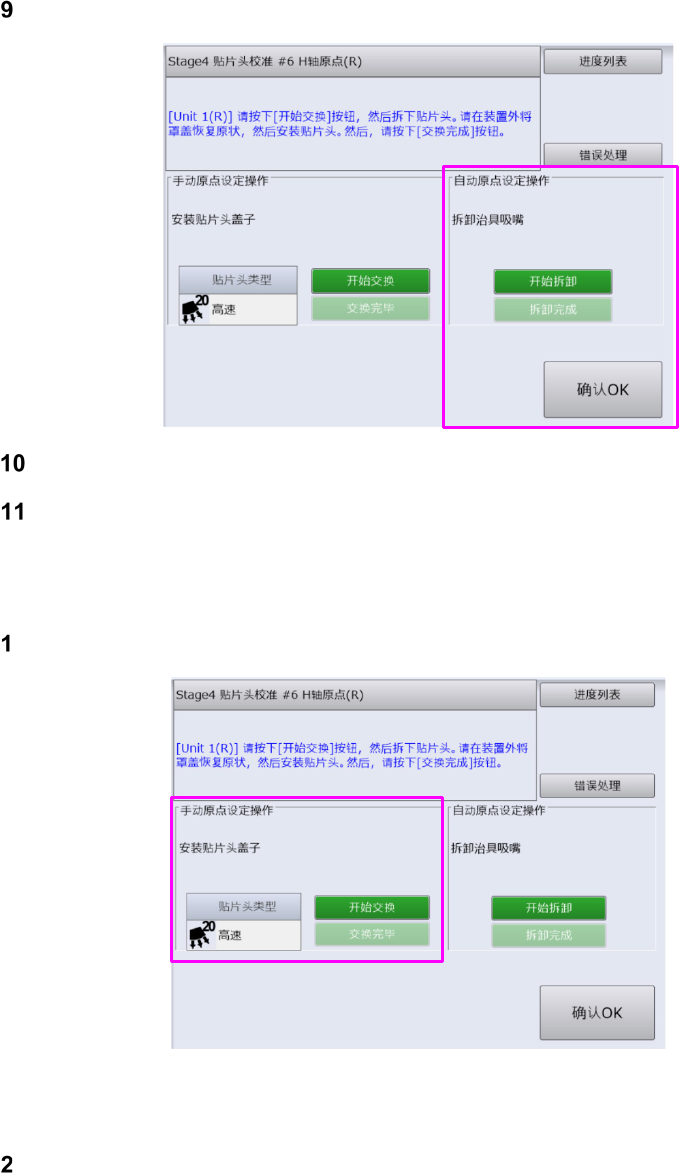

将显示治具的拆卸画面，于是触摸［开始拆卸］，卸下治具。
触摸［拆卸完成］，当出现恢复画面后，触摸［恢复］。
恢复动作完成后，触摸［确认 OK］。
＜手动原点设定操作时＞
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴片头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
打开前面护罩，卸下校准对象装置的贴片头前侧护罩。
