第 2 章 操作顺序书 2- 3. 校准 87 轴返回感应器确认 触摸［ 传动轴返回感应器 确认］。 进行左右一次性更换台 车 上升 、前面护罩的锁定后， 旋转 转塔 ，对 吸嘴号 #1 ～ # 20 确认以下动 作。 －如将 H 轴 下降 4 mm ，传感器变为 OFF －如将 H 轴恢复到 0 mm ，传感器 变为 ON 如传感器对全部吸嘴号 都正常反应，画面下 方的结果显示栏内显 示［正常］。如有 错误， 显示 该吸嘴号名。 发生…
第
2
章
操作顺序书
2-3.
校准
86

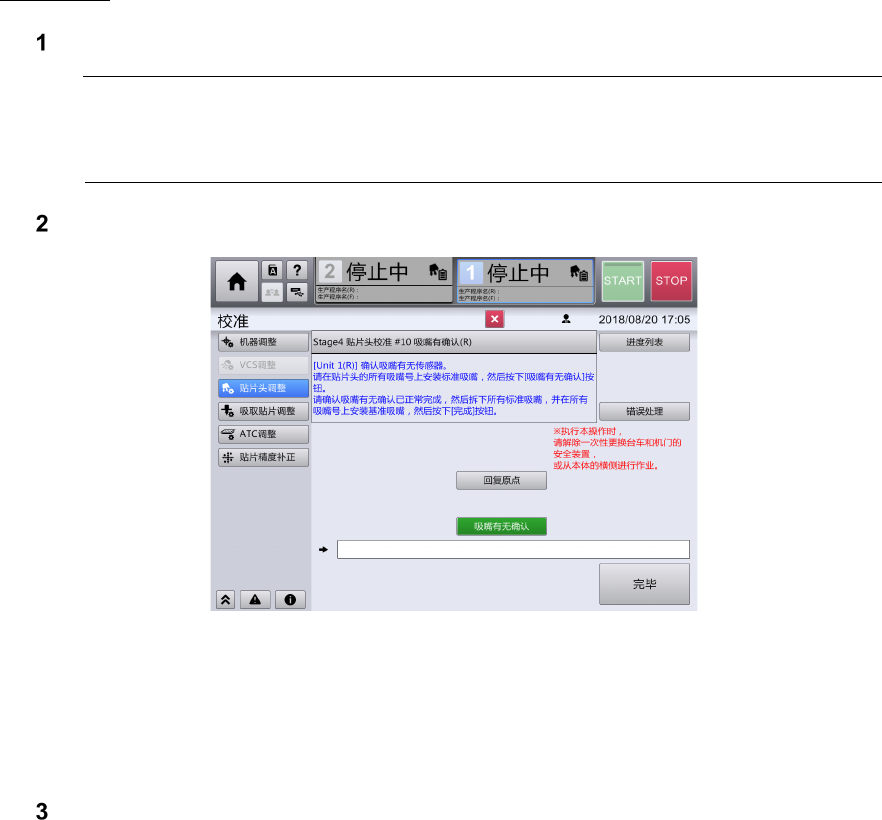

吸嘴有确认
将基准吸嘴安装到全部 吸嘴号上。
注意
•
安装吸嘴时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状态下作业，
或者从机器侧面进行作业。
触摸［吸嘴有无确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔以检查吸嘴号
#1
～
#16
有无吸嘴。
如果全部吸嘴号上带有吸嘴，画面下方的结果显示栏内将显示［正常
(
有吸嘴
)
］。如果不带有吸
嘴或者出现错误时，会显示该吸嘴号名。
如发生了错误，请重新进行操作顺序
2
的调整，再次触摸［吸嘴有无确认］。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
87

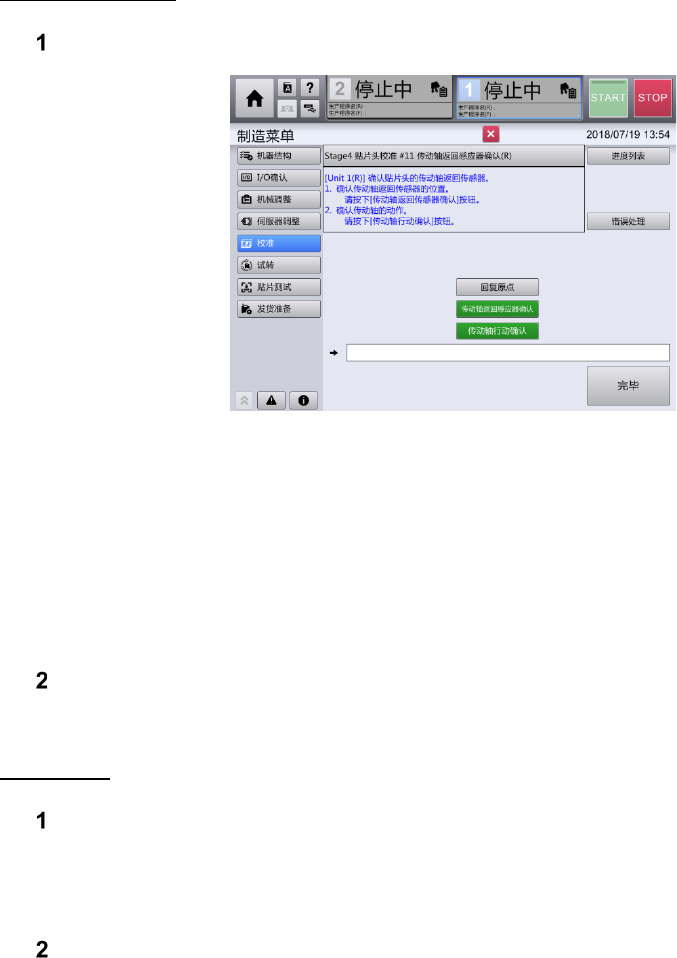

轴返回感应器确认
触摸［传动轴返回感应器确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔，对吸嘴号
#1
～
#20
确认以下动
作。
－如将
H
轴下降
4 mm
，传感器变为
OFF
－如将
H
轴恢复到
0 mm
，传感器变为
ON
如传感器对全部吸嘴号都正常反应，画面下方的结果显示栏内显示［正常］。如有错误，显示
该吸嘴号名。
发生错误时，请重新进行操作顺序
2
的调整，再次触摸［吸嘴有无确认］。
触摸［完毕］。
阀原点回复
触摸［回复原点］。
进行左右一次性更换台车上升、前面护罩的锁定后，进行阀的原点回复，执行左右一次性更换
台车下降、前面护罩解除锁定。
触摸［完毕］。
显示确认贴片头阀真空压力的画面。
第
2
章
操作顺序书
2-3.
校准
88

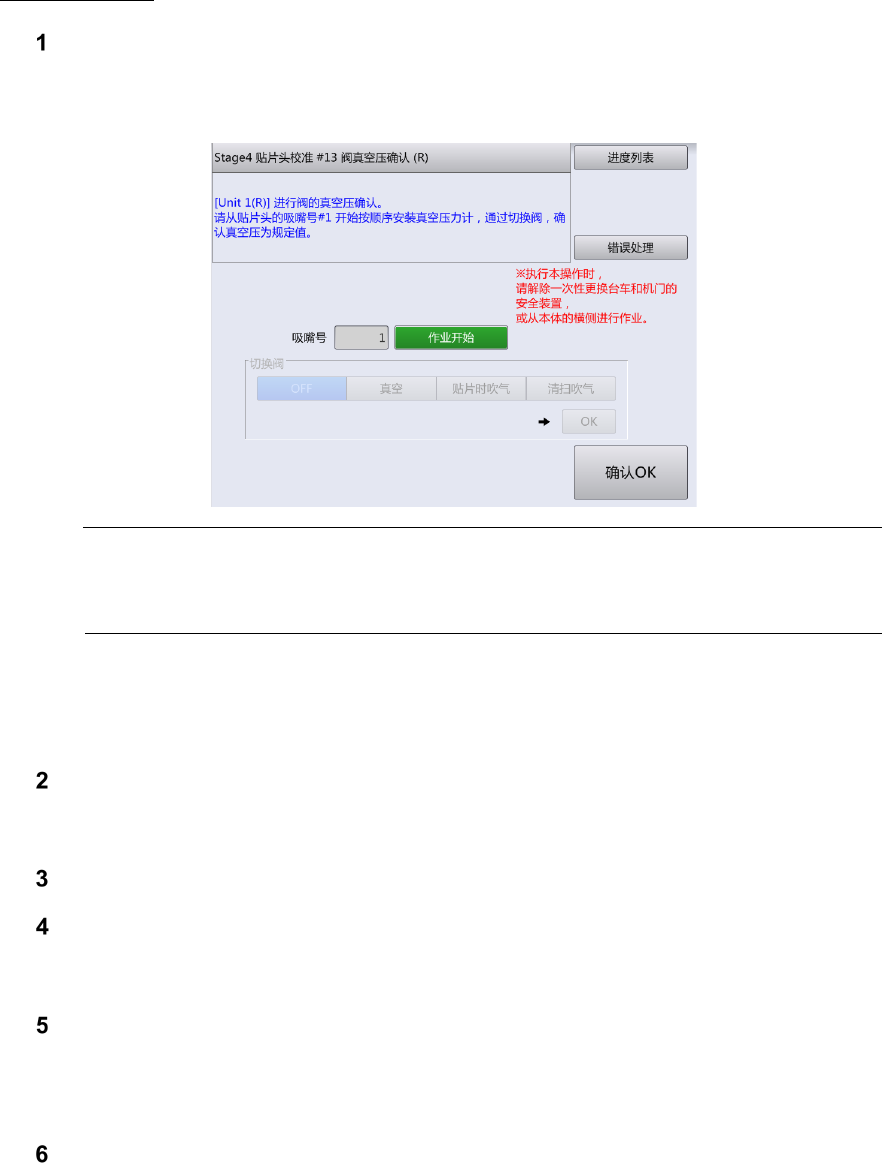

阀真空压力确认
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，将转塔旋转到当前
吸嘴号的位置，使阀切
换的各个按钮为有效显示，将阀的真空压力切换到
OFF
。
注意
•
执行此后的阀切换作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的
状态下作业，或者从机器侧面进行作业。
1
将真空压力计安装到画面上显示的
吸嘴号的基准吸嘴上。
2
依次触摸［真空］、［贴片时吹气］、［清扫吹气］，利用真空压力计确认各设置值在规定
范围内。
触摸［OK］。
吸嘴号的值上升
1
。
在全部 吸嘴号执行操作顺序 16。
触摸［确认 OK］。
显示拆卸画面，拆下贴片头上附带的真空压力计和基准吸嘴。
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向作业位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下真空压力计和基准吸嘴（16 个）。
