第 2 章 操作顺序书 2- 3. 校准 91 触摸［校准执行］。 关于元件摄像机的透射 同轴照明，按照始终 亮灯的 4 级和闪光的 8 级进行 照明 校准。 照明校准完成后，显示 校准结果画面。 各照明 种类 都逐一列表显示不同灰度 的照明等级和差距 值，不满足必需亮度 级别 的项目，以 红 色背景 显示 ［ NG ］。 差距值为 3 以上时，背景色以黄 色显示作为警告。 如果结果画面中没有［ NG ］，校准画面的［确认 OK ］按钮…
第
2
章
操作顺序书
2-3.
校准
90
元件摄像机的照明校准

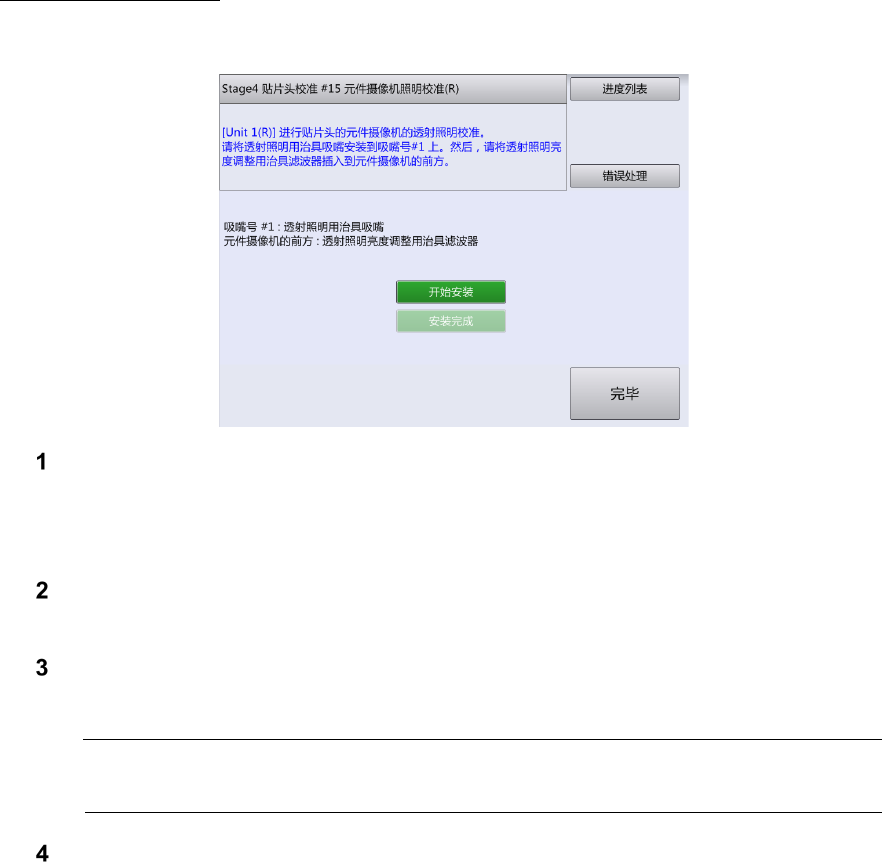

真空压力计、基准吸嘴的拆卸完成后，显示如下画面。安装治具吸嘴，用于右侧装置贴片头之元件摄像
机的透射照明校准。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
打开前面护罩，分别用手在 吸嘴号#1 安装透射照明用治具吸嘴，在元件摄像机的前面
安装透射照明亮度调整用的治具滤光器。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示元件摄像机透射照明的校准画面。
第
2
章
操作顺序书
2-3.
校准
91
触摸［校准执行］。
关于元件摄像机的透射同轴照明，按照始终亮灯的
4
级和闪光的
8
级进行照明校准。

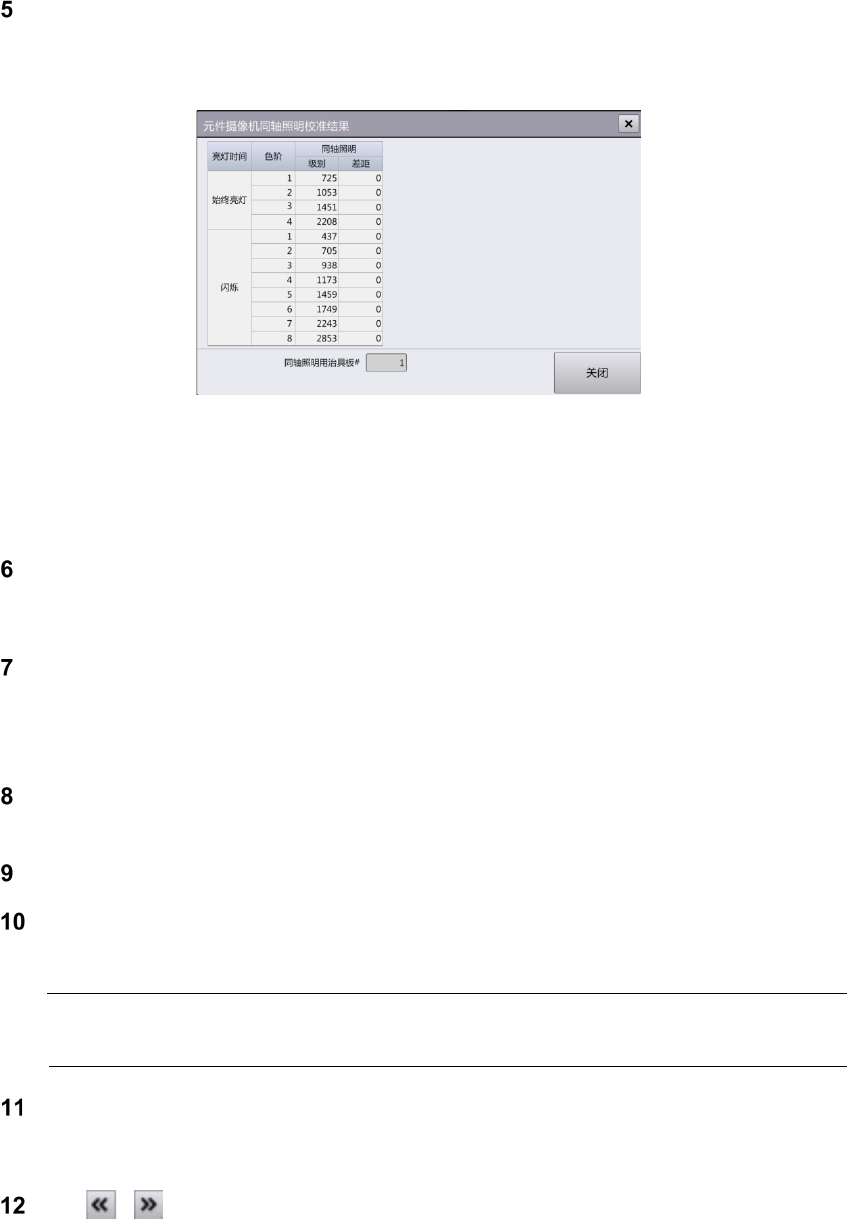

照明校准完成后，显示校准结果画面。
各照明种类都逐一列表显示不同灰度的照明等级和差距值，不满足必需亮度级别的项目，以红
色背景显示［
NG
］。差距值为
3
以上时，背景色以黄色显示作为警告。
如果结果画面中没有［
NG
］，校准画面的［确认
OK
］按钮生效。
如有［
NG
］显示，请关闭校准结果画面，再次执行校准。
确认校准结果没有问题，触摸［关闭］。
校准的执行结果被保存，显示同轴照明校准的治具吸嘴安装画面。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
打开前面护罩，从 吸嘴号#1 上拆下透射照明用治具吸嘴，在相同的位置上安装治具吸
取吸嘴。
拆下安装在元件摄像机上的用于调整透射照明亮度的治具滤光器。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示同轴照明校准的照明用治具板安装画面。
触摸 / ，显示照明用治具板 No.。
第
2
章
操作顺序书
2-3.
校准
92
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
R
轴的转塔向吸
嘴号
#1
的位置旋转，阀切换为真空。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，分别用手把治具芯片安装到 吸嘴号#1 的治具吸取吸嘴上，在元件摄像
机的前面安装用于调整透射照明亮度的治具滤光器。
触摸［完毕］。
显示安装画面，安装右侧装置贴片头之元件摄像机透射照明校准的治具吸嘴。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示同轴照明的校准画面。
进行与操作顺序 5 ～ 6 相同的操作，进行同轴照明的校准。
校准的执行结果被保存，显示斜照明校准的治具吸嘴安装画面。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下 吸嘴号#1 的照明用治具板，在相同的位置上安装斜照明用治具板。
拆下安装在元件摄像机上的用于调整透射照明亮度的治具滤光器。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示斜照明的校准画面。
进行与操作顺序 5 ～ 6 相同的操作，进行斜照明的校准。
校准的执行结果被保存，显示各个治具的拆卸画面。
