第 2 章 操作顺序书 2- 3. 校准 100 打开前面护罩，拆下安装在 吸嘴号 #1 ， #2 上的基准治具吸嘴和治具吸嘴。 关闭前面护罩，触摸［拆卸完成］。 进行左右一次性更换台 车上升、前面护罩的 锁定。 Tips • 不进行这一操作顺序也 可进到下一工序。 触摸［完毕］。 显示贴片头吸嘴前端位 置测定治具的安装画 面。
第
2
章
操作顺序书
2-3.
校准
99
吸取检查摄像机像素率
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。

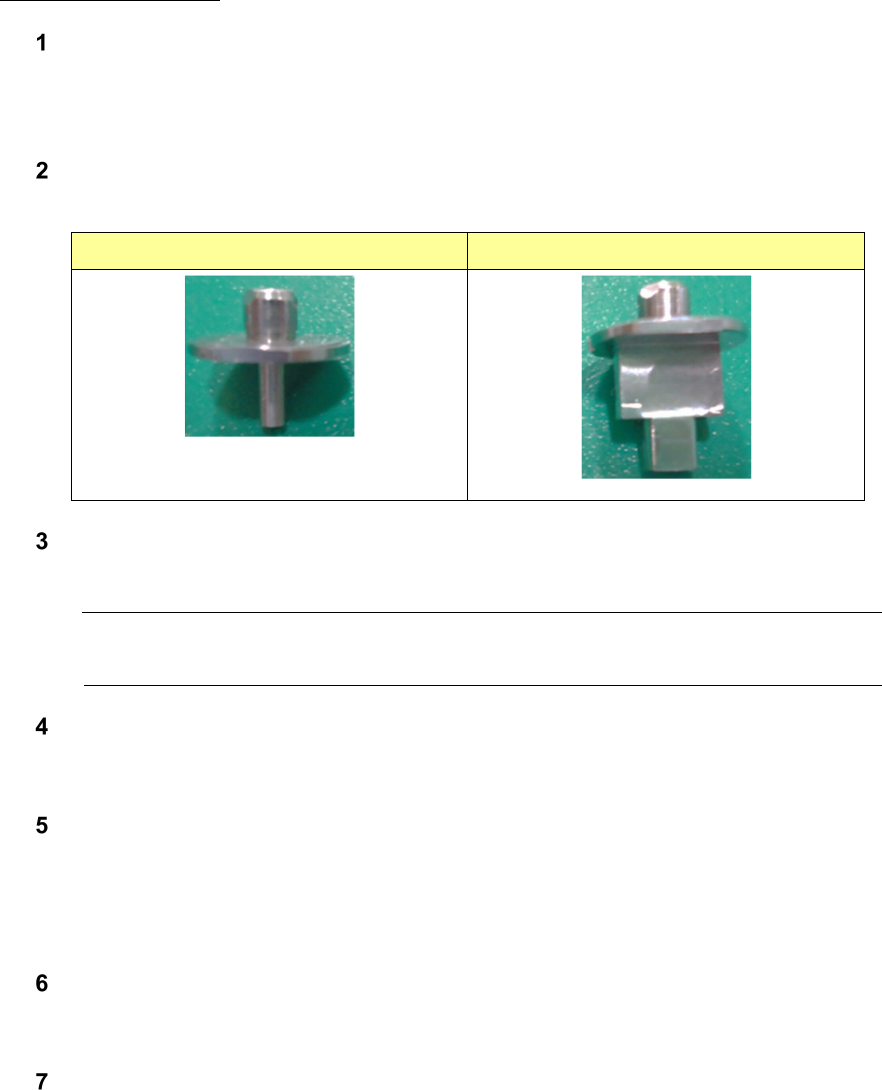

打开前面护罩，在 吸嘴号#1 上安装基准治具吸嘴，在 吸嘴号#2 上安装吸取检查摄像
机用的治具吸嘴。
基准治具吸嘴
吸取检查摄像机用治具吸嘴
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示确定吸取检查摄像机像素率和测定基准治具吸嘴高度的画面。
触摸［校准执行］。
进行右左一次性更换台车上升、前面护罩的锁定后，自动进行像素率确定和基准吸嘴的高度测
定。然后进行左右一次性更换台车下降、前面护罩解除锁定。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
保存校准结果，显示各治具的拆卸画面。
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
第
2
章
操作顺序书
2-3.
校准
100
打开前面护罩，拆下安装在 吸嘴号#1，#2 上的基准治具吸嘴和治具吸嘴。
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示贴片头吸嘴前端位置测定治具的安装画面。
第
2
章
操作顺序书
2-3.
校准
101
吸嘴的前端位置测定
吸取检查摄像机的校准完成后，显示如下画面。安装贴片头吸嘴的测定治具。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。元件摄像机图像
在画面右下方出现，元件摄像机照明亮灯。
打开前面护罩，把摄像机校准用治具吸嘴安装到全部#1 ～ #20 的 吸嘴号上。
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向安装位置移动，
RT
轴的转塔朝画
面上显示的
吸嘴号之对面位置的吸嘴号旋转。
如触摸
/
，可向前后的
吸嘴号移动，出现所示吸嘴号上摄像机校准用治具吸嘴的图像。
触摸 ，在全部#1 ～ #20 的 吸嘴号上，确认吸嘴的缺口位置已显示在元件摄像机图
像的左侧。
触摸
/
可调整摄像机照明的亮度。
